- Seite 1 MOS DE 0707-1 MONTAGE- UND BEDIENUNGSANLEITUNG RCU 10 NIBE RCU 10 511400 ZUM FIGHTER 360P/1120/1140/1220/1240/1320/1330...
-
Seite 3: Inhaltsverzeichnis
Übersichtsbild ............22 Betriebsdaten ............23 Erste Schritte Betriebsdaten, erweitert ........24 Allgemeines ............10 Betriebsdaten, Externe Einheiten ......24 Konfiguration der RCU 10 Software ....10 Alarm/Status ............25 Einloggen ............12 Log ..............25 Internetschnittstelle SMS-Befehle – FIGHTER Bedingungen für den Internetbrowser .... -
Seite 4: Allgemeines
Allgemeines Bitte lesen Sie diese Montage- und Bedienungsanleitung genau durch, um mit der RCU 10 Kom- munikationseinheit das bestmögliche Ergebnis zu erzielen. Inbetriebnahmeprotokoll Installationsdatum Installateure MAC ID Datum __________ Unterschrift __________________________________ RCU 10... -
Seite 5: Produktbeschreibung

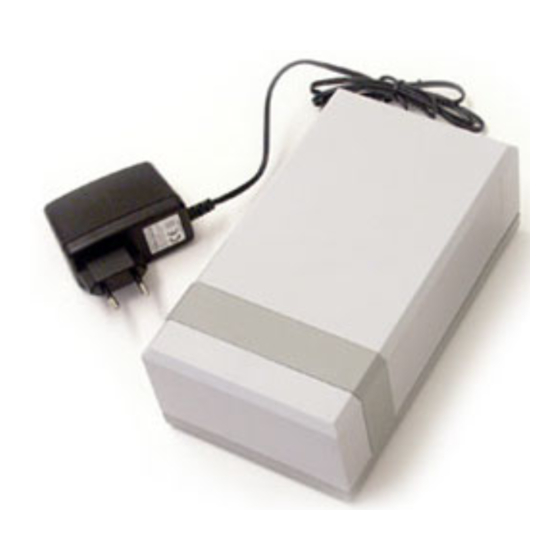

Allgemeines Produktbeschreibung Der RCU 10 besteht aus einem Kommunikationsmodul, Am RCU 10 gibt es zwei unabhängige Kontaktfunktionen einem GSM-Modem mit Antenne und einer seperaten um äußere Vorgänge, wie Bewegungsalarm oder Frosta- Stromversorgung mit Kabelklemmen, der an einer Wand larm, zu melden. -
Seite 6: Installation
Kommunikationskabel an den Modu- larstecker, der auf der CPU-Platine (34) sitzt, ange- schlossen. Der mitgelieferte Adapter wird nun zum Anschluss an das Kabel vom RCU 10 Position (4) ver- wendet. Damit die Kommunikation funktioniert, muss die CPU-Karte im FIGHTER 360P die Versionsnum- mer 2.00 oder höher haben. - Seite 7 10 Position (4) verwendet. Damit die Kommunikation Die Wärmepumpe muss für die Kommunikation zum funktioniert, muss die CPU-Karte im FIGHTER 1240 RCU 10 konfiguriert werden. Dies wird im Service- die Versionsnummer 1.03 oder höher haben. menü beschrieben. In der zum Produkt gehörenden “Montage und Bedienungsanleitung”...
-
Seite 8: Netzwerkanschluß
Kabel verwendet werden, bei direktem Anschluß zu einem PC muss ein gekreutztes (cross over) Kabel verwendet werden. Es wird empfolen den RCU 10 über ein Netzwerk mit einem Router oder einem Hub/Switch anzuschlie- ßen. Bei einem direkten Anschluß zu einem PC mit Internetzugang werden im PC zwei Netzwerk-Karten benötigt, außerdem muß... -
Seite 9: Gsm-Modem
Installation GSM-Modem RCU 10 beinhaltet ein GSM-Modem, das für das Sen- SIM-Karte den und Empfangen von SMS-Mitteilungen verwendet Das Modem benötigt eine 3,3-V SIM-Karte. (Siehe werden kann und auch um die Logdateien aus dem Bilder.) Die SIM-Karte muss so konfiguriert werden,... -
Seite 10: Digitale Eingänge
Installation Digitale Eingänge RCU 10 hat zwei digitale Eingänge (7) (optisch isoliert) für den Anschlß eines externen Signales. Der Eingang muss 10 - 24 VDC für ein aktives Signal und 0 - 2 VDC für ein inaktives Signal haben. Terminalnummer... -
Seite 11: Anzeigen
Anzeigen Anzeigen des RCU 10 RCU 10 hat keine Spannung Konstant grün RCU 10 in Betrieb Konstant orange Beim Anlauf Wartestufe Blinkend grün TX serieller Kanal Blinkend rot RX serieller Kanal Konstant orange Beim Anlauf Wartestufe Blinkend grün Datenverkehr Ethernet Blinkend rot Überlastung vom Ethernet... -
Seite 12: Erste Schritte Allgemeines
Erste Schritte Allgemeines RCU 10 hat eine voreingestellte IP Adresse : 10.200.1.X, wobei X die letzte Ziffer in der MAC ID bedeutet (Befindet sich auf dem Aufkleber an der Seite der Einheit). Hinweis: Die Bilder und Einstellungen auf den folgen- den Seiten können sich etwas unterscheiden, bedingt... - Seite 13 Hinweis: Das Voreingestellte Password ist “admin”. Nur A-Z, a-z und 0-9 sind bei Anwen- Durch klicken auf “Set” wird beim RCU 10 ein Neustart der-ID und Passwort erlaubt, das bedeu- ausgeführt, danach sind die neuen Einstellungen akti- tet das ä, ö ü und Symbolzeichen nicht viert.
-
Seite 14: Einloggen
Einloggen Starten Sie den Internetbrowser (z.B. Internet Explo- rer) und geben Sie die gewählte IP-Adresse für das RCU 10 ein. Falls als IP-Adresse z.B. die 10.2.15.21 gewählt wurde, muss “http://10.2.15.21” in die Adressfeld vom Internetbrowser eingegeben werden, danach Enter drücken. -
Seite 15: Internetschnittstelle
Menü Übersicht Die gezeigten Bilder können sich, je nachdem welche installierte Konfiguration aktuell ist, etwas unterschei- den. RCU 10 hat zwei Menüs, ein Startmenü und ein Untermenü. Vom Startmenü aus kann man zu den verschidenen Teilen von NIBE’s Internetseite (benötigt Internetaufschaltung) gelangen, aber auch Sprachein- stellungen beim RCU 10 ausführen. -
Seite 16: Internetschnittstelle - Einstellungen
Der Logintervall gibt an in welchen Intervallen die Log- werte gespeichert werden. Folgende Zeiten können gewählt werden, 10 Sek, 30-Sek, 1, 2, 5, 10, 30 und Um die Sprache im RCU 10 zu ändern, muss nur auf 60-Min. die Flagge der gewünschten Sprache im Hauptmenü... -
Seite 17: Modul
Die Information im Feld “Gebäude” wird ange- wendet wenn das RCU 10 einen Alarm über E-mail oder SMS schickt. RCU 10 kann durch das klicken von “Neustart” aus der Ferne neu gestartet werden. Hier können die Grundeinstellungen für den Netzwer- kanschluß... -
Seite 18: Modem
Hier können alle Einstellungen ausgeführt werden, die Hier wird der Anwender der das Recht zum Einloggen das GSM-Modem betreffen. in den RCU 10 hat behandelt. Klicke auf “Zulegen” um einen weiteren Anwender anzulegen. Der vorhande- ne Anwender kann durch das anklicken des Namens SMS-Einstellungen geändert werden. -
Seite 19: Internetschnittstelle - Fighter 360P Übersichtsbild
C Temp. Kompressorfühler Menü 1.1* D Temp. Brauchwasserfühler Menü 1.0* E Verdampfungstemperatur Menü 5.0* Ablufttemperatur Menü 5.1* G Fortlufttemperatur Menü 5.2* H Außentemperatur Menü 4.0* Betriebsindikierungen Leuchtende Lampe indikiert das die Funktion aktiv ist. Entsprechende Menünummer im FIGHTER 360P RCU 10... -
Seite 20: Betriebsdaten
86 in der FIGHTER 360P Einzelteileliste angegeben. Zum ändern eines Wertes auf “Pfeil unten” klicken und wählen Sie den Wert in der Rolleiste, bestätige mit “Set”. Die Änderung wird nach einigen Sekunden vom FIGHTER 360P bestätigt und der aktuelle Wert übernommen. RCU 10... -
Seite 21: Betriebsdaten, Erweitert
Anwender sich mit Schreib- oder Administratorrechten menü und anschließendes Bestätigen mit der SET- angemeldet hat. Schaltfläche geändert werden. Beachten Sie, dass die im RCU 10 gewählte Heizkur- venverschiebung zu der in der Wärmepumpe gewähl- ten Verschiebung addiert wird. RCU 10... -
Seite 22: Alarm/Status
Internetschnittstelle – FIGHTER 360P Alarm/Status In diesem Formular wird der Summenalarm der bei Hier können die Logdateien aus dem RCU 10 geholt der Wärmepumpe aufgetreten ist angezeigt. werden. Der Parameterlog beinhaltet die ausgewähl- ten Logwerte (siehe Abschnitt “Internetschnittstelle - Die Externen Alarmeingänge DI1 und DI2 haben nichts Einstellungen”... -
Seite 23: Sms-Befehle - Fighter 360P Sms-Befehle
Telefonnummer die eine SMS geschickt le beschreibt die verfügbaren Befehle. Falls eine fehlerhaf- hat auf einen Anwender registriert sein, oder die Num- te Mitteilung zum RCU 10 geschickt wird, kommt als Ant- mernkontrolle auf einkommende SMS-Fragen muss wort eine Liste mit verfügbaren Befehle zurück. -
Seite 24: Internetschnittstelle - Fighter 1120/1140/1220/1240
Eine grüne Lampe zeigt an das die Kommunikati- on funktioniert. Eine rote Lampe zeigt an einen Kommunikations- fehler. B Betriebsindikierungen Leuchtende Lampe zeigt an das die Funktion aktiv ist. C Betriebsinformation Hier wird der Status der aktivierten Funktionen angezeigt. RCU 10... -
Seite 25: Betriebsdaten
M1.0 bedeutet das das entsprechende Menü im FIGH- TER 1120/1140/1220/1240 1.0 ist. Beachten Sie, dass die im RCU 10 gewählte Heizkur- venverschiebung zu der in der Wärmepumpe gewähl- ten Verschiebung addiert wird. Zum Ändern eines Wertes auf “Pfeil unten” klicken und wählen Sie den Wert in der Rolleiste, bestätige n Sie... -
Seite 26: Betriebsdaten, Erweitert
Die Änderung des Wertes setzt vorraus, das der nen Einheiten durch das Klicken auf “Pfeil unten”, Anwender sich mit Schreib- oder Administratorrechten danach einen Wert in der Rolleiste wählen und durch angemeldet hat. das folgende Bestätigen mit “Set” geändert werden. RCU 10... -
Seite 27: Alarm/Status
Internetschnittstelle – FIGHTER 1120/1140/1220/1240 25 Alarm/Status In diesem Formular wird der Summenalarm der bei Hier können die Logdateien aus dem RCU 10 geholt der Wärmepumpe aufgetreten ist angezeigt. werden. Der Parameterlog beinhaltet die ausgewähl- ten Logwerte (siehe Abschnitt “Internetschnittstelle - Die externen Alarmeingänge DI1 und DI2 haben nichts... -
Seite 28: Sms-Befehle - Fighter 1120/1140/1220/1240
SMS-Befehle – FIGHTER 1120/1140/1220/1240 SMS-Befehle Der RCU 10 kann eingehende SMS-Befehle lesen und Damit RCU 10 eine Antwort auf eine SMS schicken eine Antwort zurückschicken. Die unten aufgeführte kann, muss die Telefonnummer die eine SMS geschickt Tabelle beschreibt die verfügbaren Befehle. Falls eine... -
Seite 29: Internetschnittstelle - Fighter 1320/1330
Zeigt die Betriebsstufe der installierten Einheiten an. Ein grüner Hintergrund zeigt an das der Kom- pressor in Betrieb ist. Ein roter Hintergrund zeigt an einen Alarm an. C Alarmanzeigen D Betriebsinformation Hier wird der Status der aktivierten Funktionen angezeigt. RCU 10... -
Seite 30: Betriebsdaten
M1.0 bedeutet das das entsprechende Menü im FIGH- TER 1320/1330 1.0 ist. Beachte, dass die im RCU 10 gewählte Heizkurven- verschiebung zu der in der Wärmepumpe gewählten Verschiebung addiert wird. Zum ändern eines Wertes auf “Pfeil unten” klicken und wähle den Wert in der Rolleiste, bestätige mit “Set”. -
Seite 31: Betriebsdaten, Externe Einheiten
Die Änderung des Wertes setzt vorraus, das der nen Einheiten durch das klicken auf “Pfeil unten”, Anwender sich mit Schreib- oder Administratorrechten danach einen Wert in der Rolleiste wählen und durch angemeldet hat. das bestätigen mit “Set” geändert werden. RCU 10... -
Seite 32: Betriebsdaten, Kompressor
“Set” geändert werden. Mit der Roll- Leiste oben links wird zwischen den unterschiedlichen Wärmepumpen im System gewechslt. Hier können die Logdateien aus dem RCU 10 geholt werden. Der Parameterlog beinhaltet die ausgewähl- ten Logwerte (siehe Abschnitt “Internetschnittstelle - Einstellungen”... -
Seite 33: Sms-Befehle - Fighter 1320/1330
SMS-Befehle - FIGHTER 1320/1330 SMS-Befehle Der RCU 10 kann eingehende SMS-Befehle lesen und Damit RCU 10 eine Antwort auf eine SMS schicken eine Antwort zurückschicken. Die unten aufgeführte kann, muss die Telefonnummer die eine SMS geschickt Tabelle beschreibt die verfügbaren Befehle. Falls eine... -
Seite 34: Position Der Komponenten
Position der Komponenten Komponentenverzeichnis 1 Kommunikationsmodul 2 GSM-Modem 3 Antenne 4 Kommunikationsport zum FIGHTER 5 Netzwerkanschluß 6 Auswurfknopf und Halter für die SIM-Karte 7 Anschluß für externe Kontaktfunktion 8 Aufkleber mit der MAC ID RCU 10... -
Seite 35: Sonstiges Technische Daten
230 V 50 Hz 3 VA Betriebstemperaturbereich 0 - 60 °C CE Certifikat Entsprechend EN 50 081-2:1993 und EN 61 000-6-2:1999 Zubehörsatz L E K Kabel für die Wärmepumpe, 0,5-m Kupplungskontakt Netzteil CD-Scheibe mit RCU-Konfigurationssoftware Schild zur Montage auf dem-Gehäusedeckel RCU 10... -
Seite 36: Normale Fragen
PC verbunden wird. einen speziellen Dienst bei der Einwahl für Datenan- schluß. Siehe Abschnitt “Internetschnittstelle - Einstel- Kann RCU 10 mit einem Virus infiziert werden? lungen” > “Modem”. Nein. Ein Computervirus ist in der Regel immer so ent- wickelt um PS’s die Microsoft Windows oder in seltenen... - Seite 37 Firefox optimiert. Andere Internetbrowser können auch funktionieren, aber die Seiten können anders ausse- hen. Welches Format haben die Log-Dateien? Die Logdateien im RCU sind vom Typ “CSV“. Das ist ein Standartformat für Logdateien und werden z.B. von Microsoft Excel unterstützt. RCU 10...
