FI
MODBUS 40, RMU 40 ja SMS 40

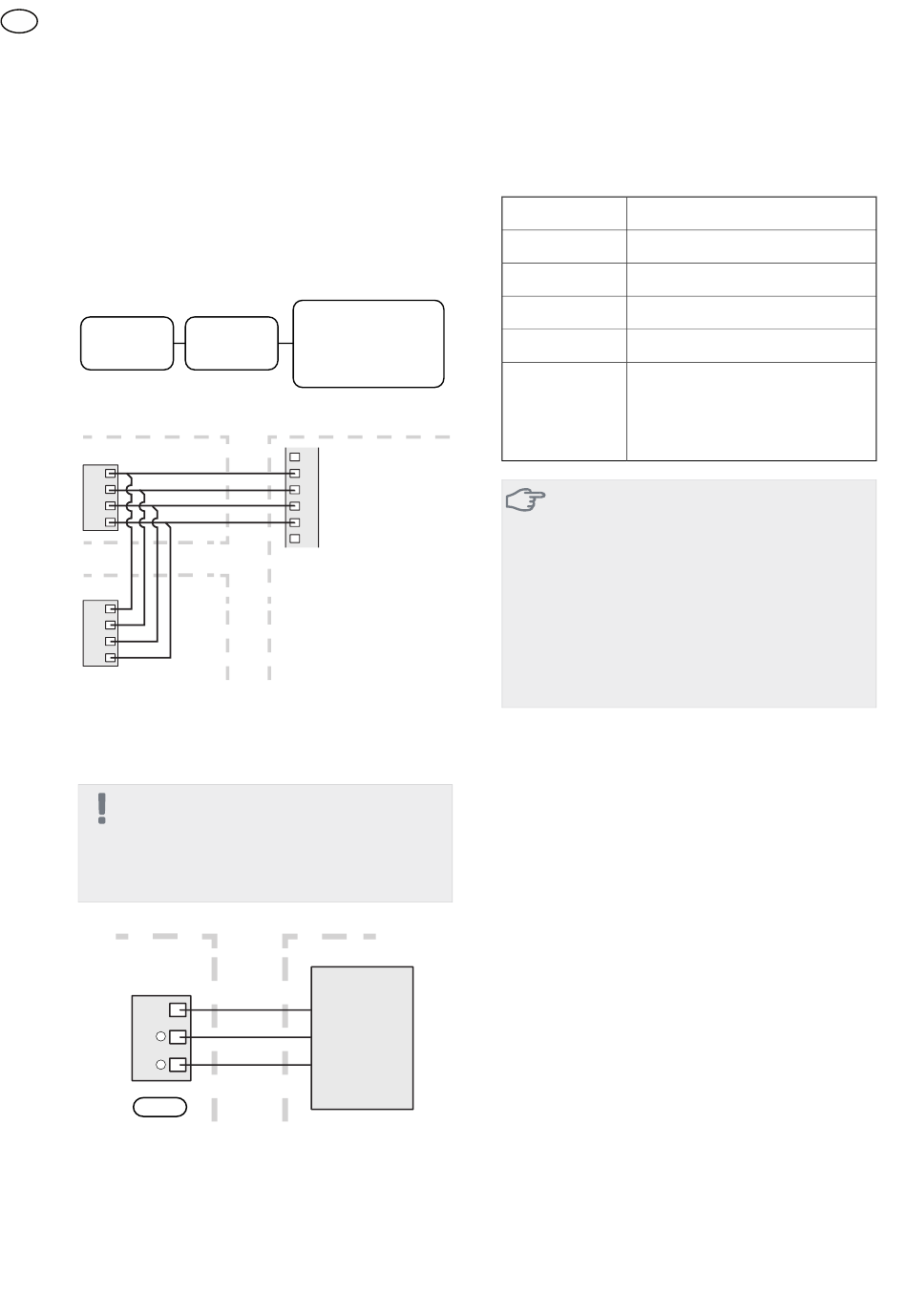

Jos RMU 40 tai SMS 40 ja MODBUS 40 yhdistetään,
Tillbehör_singular = translation hint, 2 =
MODBUS 40:n täytyy olla ensimmäinen lämmitysjärjes-
telmän liitinrimaan kytketty yksikkö.
MODBUS 40:n kytkennät tehdään liittimeen AA9:X1.
Lämmitysjärjestelmään voi liittää enintään kaksi yksik-
köä.
Tillbehör_singular = translation hint, 1&2 =
RMU 40/
SMS 40
Yksikkö 1
GND
B
A
+12V
Yksikkö 2
GND
B
A
+12V
Kytkentä Modbus--isäntään
Ulkoinen Modbus-isäntä kytketään liittimeen X2
Modbus-kortissa (AA9).
HUOM!
MODBUS 40 käyttää tiedonsiirtostandardia
RS485.
Kytke isäntä RS485-suositusten mukaisella
kaapelilla.
MODBUS 40
MODBUS 40
GND
_
B
A
+
AA9-X2
30
value
value
Tulokortti
MODBUS 40
lämmitysjärjestelmä
Lämmitysjärjestelmä
SMS 40
SMS 40
EXTERNT
Ulkoinen
Modbus-isäntä
Asetukset
Modbus-isäntä
Menetelmä RTU
Siirtonopeus 9600 baud
Sanapituus 8 bittiä
Pariteetti Ei ole
Pysäytysbitit 1
Osoite Kiinteä 0x01 saakka.
Modbus 40 v.7.
Valittava 1 - 247 alkaen
Modbus 40 v.10.
MUISTA!
Ohjelmistoversio Modbus 40 v.10 vaaditaan
valittavien osoitteiden käsittelyyn. Tarkasta
ohjelmaversio lämmitysjärjestelmän valikosta
3.1 Huoltotiedot.
Lämmitysjärjestelmän ohjelmistoversion pitää
olla 5539 (4150R7 NIBE F1345:ssa) tai uudem-
pi, jotta se toimisi yhdessä Modbus 40 v.10:n
kanssa. Ellei näin ole, ohjelmisto pitää päivit-
tää. Lataa päivitystiedosto osoitteesta
http://www.nibeuplink.com.
Lämmitysjärjestelmä
1. Käynnistä lämmitysjärjestelmä ja valitse MOD-
BUS 40 valikossa 5.2 "Järjestelmäasetukset" (valikko
5.2.4 NIBE F1345, VVM 310, VVM 320, VVM 325 ja
VVM 500).
2. Aseta MODBUS 40:n osoite valikossa 5.3.11. (Tämä
valikko näkyy vain, jos MODBUS 40:ssa on ohjelmis-
toversio Modbus 40 v.10 tai uudempi).
