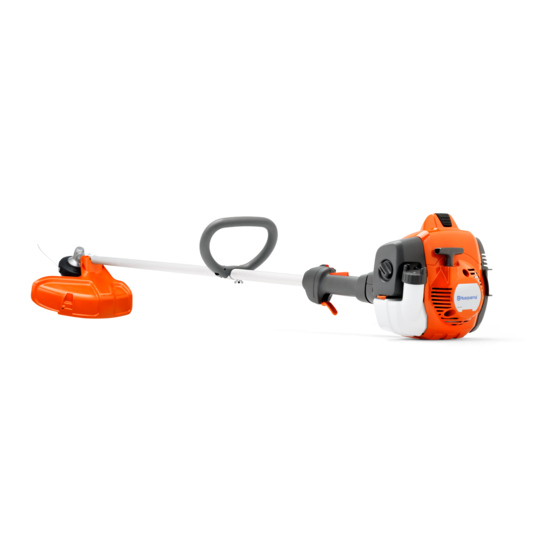

Husqvarna 322 Werkstatt-Handbuch
Freischneider, trimmer, gartenscheren, heckenscheren
Vorschau ausblenden
Andere Handbücher für 322:
- Ergänzung zum werkstatthandbuch (105 Seiten) ,
- Werkstatt-handbuch (223 Seiten)
Werbung
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Husqvarna 322
Inhaltszusammenfassung für Husqvarna 322
- Seite 1 Werkstatthandbuch 322, 322L, 325, 325L, 522L German...
-
Seite 2: Inhaltsverzeichnis
7. Kurbelwelle und Kurbelgehäuse ____________ 31 Diese Ergänzung behandelt nur die bei den oben genannten Modellen abweichenden Arbeitsmomente. Zur vollständigen Information über die Service- maßnahmen empfehlen wir, neben dieser Ergän- zung auch das entsprechende Werkstatthandbuch zu benutzen. © Copyright Husqvarna AB, Schweden 1998... -
Seite 4: Startvorrichtung
Startvorrichtung Inhalt Demontage ________________________________ 4 Montage __________________________________ 4 Austausch des Mitnehmerhakens ______________ 5... -
Seite 5: Demontage
Startvorrichtung WARNUNG! Bei Arbeiten an der Startvorrichtung ist eine Schutzbrille zu tragen, um Augen- verletzungen zu vermeiden, falls die Rückholfeder abspringen sollte. Demontage Die 3 Schrauben herausdrehen und die Startvorrichtung abnehmen. ACHTUNG! Aufpassen, daß die Buchsen (A) zwischen Startvorrichtung und Kraftstofftank nicht verlorengehen. - Seite 6 Startvorrichtung Seilrolle montieren. Den Lagerzapfen mit etwas Fett schmieren und die Seilrolle montieren. Ein neues Startseil montieren. Die Scheibe einsetzen und die Schrau- be anziehen. ACHTUNG! Ein neues Startseil montieren. Das Seil Zur Montage eines neuen Startseils gem. Abbildung durch die Führung der braucht die Startvorrichtung nicht Seilrolle und weiter durch die Seil- auseinandergenommen zu werden.
-
Seite 8: Zündsystem
Zündsystem Inhalt Demontage Montage... - Seite 9 Zündsystem Der Motor ist mit einem elektronischen Bei elektronischen Zündsystemen hat der Zündsystem ausgestattet, das keine beweglichen Zündfunke eine sehr kurze Brenndauer und Komponenten enthält. Eine defekte Komponente kann daher bei der Fehlersuche manchmal kann daher nicht repariert, sondern muß durch als schwach aufgefaßt werden oder schwer eine neue ersetzt werden.
- Seite 10 Zündsystem Kolbenstopper Nr. 504 91 06-05 Kolbenstopper Nr. 504 91 06-05 in das montieren und die Mutter am Zündkerzenloch montieren. Schwungrad demontieren. Den Kolbenstopper bis zum Anschlag einschrauben. Die Mutter am Schwungrad demontie- ren. 504 91 06-05 Das Schwungrad demontieren. Das Schwungrad mit Hilfe des Abziehwerkzeugs Nr.
-
Seite 12: Kraftstoffsystem
Kraftstoffsystem Inhalt Vergaser, Demontage _______________________ 12 Montage _________________________________ 13 Gashandgriff ______________________________ 13 Vergasereinstellung ________________________ 15... -
Seite 13: Vergaser, Demontage
Kraftstoffsystem Zum Kraftstoffsystem gehören neben Kraftstoff- Schon sehr geringe Abweichungen bei der tank und Vergaser auch Luftfilter, Kraftstoffilter Vergasereinstellung oder geringfügige Ver- und Tanklüftung. schmutzungen des Luftfilters wirken sich stark auf Gang und Effektivität des Motors aus. Alle diese Komponenten sind genau aufeinander abgestimmt, damit der Motor mit dem optimalen Unsere Modelle können mit Vergasern ver- Luft-Kraftstoff-Gemisch versorgt wird und eine... -
Seite 14: Montage
Kraftstoffsystem Montage 1. Zuerst die Kraftstoffschläuche an den Vergaser montieren. ACHTUNG! Der Schlauch mit dem Kraftstoffilter im Tank soll an der Einlaßseite des Vergasers (Pumpenkammer) montiert werden. 2. Den Luftfilterhalter (1) gegen den Vergaser halten. 3. Die Vergaserschrauben (2) ein- schieben. - Seite 15 Kraftstoffsystem Die Schrauben, die den Gashandgriff zusammenhalten, herausdrehen und die beiden Hälften vorsichtig auseinan- dernehmen. Darauf achten, wie die einzelnen Teile montiert sind. Besonders beachten, wie die Rückholfeder (A) liegt. Der Stoppschalter kann mit einem kleinen Schraubenzieher heraus- gehebelt werden, wenn er ausge- tauscht werden muß.
-
Seite 16: Vergasereinstellung
Kraftstoffsystem Vergasereinstellung WARNUNG! Wenn bei der Vergasereinstellung der Motor zur Probe laufengelassen wird, müssen unbedingt Kupplung und Kupplungsgehäuse montiert sein. Andernfalls besteht die Gefahr, daß sich die Kupplung löst und schwere Verletzungen verursacht. Funktion Der Vergaser hat die Aufgabe, den Zylinder mit einem brennbaren Luft-Kraftstoff- Gemisch zu versorgen. - Seite 17 Höchstdrehzahl Leerlaufschraube T Den Motor ca. 30 Sekunden lang, oder bis sich die Drehzahl Die Modelle 322 und 325 haben ein Zündsystem mit Drehzahl- stabilisiert hat, im Leerlauf laufen lassen. Die Stellschraube für regelung 12 500 U/min. die Leerlaufdrehzahl justieren, bis der Motor im Leerlauf läuft, Bei Drehzahlkontrollen an Rasentrimmern darf der Faden nicht ohne stehenzubleiben.
- Seite 18 Kraftstoffsystem Nach dem Austausch eines Austausch der H-Düse kompletten Vergasers 1. Die L-Düse bis zum Anschlag gegen den Uhrzeigersinn drehen (fettes Kraftstoffgemisch). 1. Die Kunststoffkappe der H-Düse soll so weit wie möglich gegen den Uhrzeigersinn gedreht sein (fettes Kraftstoff- 2. Die Kunststoffkappe der H-Düse entfernen und die Düse gemisch).
- Seite 19 Kraftstoffsystem 15. Kontrollieren, ob die Höchstdrehzahl immer noch 8400 ± Austausch von H- und L-Düse 200 U/min beträgt. Falls notwendig, die H-Düse noch 1. Die Kunststoffkappen von beiden Düsen abziehen und die einmal justieren. Düsen herausschrauben. 16. Kontrollieren, ob die Kunststoffkappe auf der H-Düse immer 2.
-
Seite 20: Zentrifugalkupplung
Zentrifugalkupplung Inhalt Demontage Montage Austausch von Kupplungstrommel und Antriebswelle... - Seite 21 Zentrifugalkupplung Die Zentrifugalkupplung überträgt die Kraft vom Bei der Beschleunigung, aber auch im umge- Motor zur Antriebswelle der Schneidausrüstung. kehrten Falle, wenn die Schneidausrüstung Wie schon aus der Bezeichnung hervorgeht, hängenbleibt, tritt ein gewisser Rutscheffekt arbeitet die Kupplung nach dem Zentrifugal- zwischen Kupplung und Kupplungstrommel prinzip.
- Seite 22 Zentrifugalkupplung Austausch von Austausch von Kupplungstrommel und Kupplungstrommel und Antriebswelle Antriebswelle Das Führungsrohr vom Kupplungsge- Das Führungsrohr vom Kupplungs- häuse demontieren. gehäuse demontieren. Die Kupplungstrommel mit Hilfe des Das Kupplungsgehäuse komplett mit Werkzeugs 502 52 16-01 demontieren. Antriebswelle und Kupplungstrommel abziehen.
-
Seite 24: Winkelgetriebe
Winkelgetriebe Inhalt Demontage _______________________________ 24 Montage _________________________________ 25... - Seite 25 Winkelgetriebe Das Winkelgetriebe hat zwei Aufgaben: Zweitens soll das Winkelgetriebe dazu beitra- gen, daß der Geräteführer eine bequeme und Erstens schaltet es die hohen Drehzahlen des gleichzeitig effektive Arbeitshaltung einneh- Motors herunter und paßt sie den niedrigeren men kann. Die Schneidausrüstung steht in Drehzahlen an, die für den effektiven Antrieb von einem optimierten Winkel zum Führungsrohr Sägeblättern und Trimmerköpfen erforderlich...
- Seite 26 Winkelgetriebe Montage Alle Bestandteile reinigen, beschädigte oder abgenutzte Teile austauschen. Die Kugellager auf die entsprechenden Wellen montieren. Das ist einfacher, wenn die Lager vorher mit einer Heißluftpistole auf ca. 110 °C erwärmt werden. ACHTUNG! Den Sicherungsring (A) nicht verges- sen, der das Kugellager der Antriebs- welle hält.
-
Seite 28: Zylinder Und Kolben
Zylinder und Kolben Inhalt Demontage _______________________________ 28 Montage _________________________________ 29... - Seite 29 Zylinder und Kolben Zylinder und Kolben gehören zu den Motor- ist dies u. a. den neuen Belägen der Zylinder- teilen, die den größten Belastungen ausgesetzt bohrung, neuen Schmierölsorten und der sind. Sie müssen z. B. hohen Drehzahlen, verfeinerten Produktionstechnik. großen Temperaturunterschieden und hohem Bei Servicearbeiten an diesen Komponenten ist Druck standhalten.
- Seite 30 Zylinder und Kolben Montage Montage Kolben und Zylinder reinigen und Bevor Kolben und Zylinder montiert werden, sind sie zu reinigen und gem. inspizieren. Das Gummiansaugrohr auf Risse oder andere Schäden kontrollieren. den Anweisungen im Werkstatt- handbuch zu kontrollieren. Auch das Gummiansaugrohr zwischen Zylinder und Mittelstück auf Risse oder andere Schäden kontrollieren, die zu Undichtigkeiten führen können.
-
Seite 32: Kurbelwelle Und Kurbelgehäuse
Kurbelwelle und Kurbelgehäuse Inhalt Demontage _____________________________________ 32 Montage _______________________________________ 32... - Seite 33 Kurbelwelle und Kurbelgehäuse Die Kurbelwelle hat die Aufgabe, die Vorwärts- und Die Kurbelwelle ist mit kräftigen Kugellagern im Rückwärtsbewegungen des Kolbens in Rotation Kurbelgehäuse gelagert. Das Kurbelgehäuse umzuwandeln. Dazu ist eine stabile Konstruktion dient außer als Lagerpunkt für die Kurbelwelle erforderlich, die hohen Druck-, Dreh- und Biegebe- auch als Pumpe für das Luft-Kraftstoff-Gemisch, lastungen und zudem hohen Rotationsgeschwin-...
- Seite 34 101 90 19-51 2018W43...
