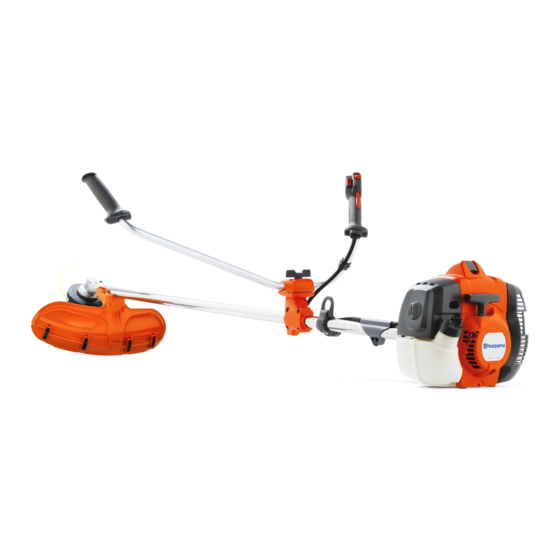

Husqvarna 135R Bedienungsanweisung
  1. Anleitungen
  2. Marken
  3. Husqvarna Anleitungen
  4. Freischneider
  5. 135R
  6. Bedienungsanweisung

Husqvarna 135R Bedienungsanweisung

Vorschau anzeigen Andere Handbücher für 135R:
1
2
Inhalt
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Bedienungsanw eisung Navodila za uporabo
135R, 336FR
Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät
benutzen.
D D D D E E E E ( ( ( ( 2 2 2 2 - - - - 3 3 3 3 0 0 0 0 ) ) ) )
Natanãno preberite navodila za uporabo in se prepriãajte, da ste jih razumeli, predno zaãnete z uporabo stroja.
S S S S I I I I ( ( ( ( 3 3 3 3 1 1 1 1 - - - - 5 5 5 5 8 8 8 8 ) ) ) )
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna 135R

Inhaltszusammenfassung für Husqvarna 135R

  • Seite 1 Bedienungsanw eisung Navodila za uporabo 135R, 336FR Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen. D D D D E E E E ( ( ( ( 2 2 2 2 - - - - 3 3 3 3 0 0 0 0 ) ) ) ) Natanãno preberite navodila za uporabo in se prepriãajte, da ste jih razumeli, predno zaãnete z uporabo stroja.

  • Seite 2: Symbolerklärung

    SYMBOLERKLÄRUNG Symbole Nur für nichtmetallische, flexible W ARNUNG! Freischneider, Schneidausrüstungen bestimmt, d. Motorsensen und Trimmer können h. für Trimmerköpfe mit gefährlich sein! Durch nachlässige Trimmerfäden. oder falsche Handhabung können schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Umweltbelastende Personen verursacht werden. Geräuschemissionen gemäß...

  • Seite 3: Inhaltsverzeichnis

    INHALT Inhalt V or dem Start ist Folgendes zu beachten: SYMBOLERKLÄR UNG Symbole ............... 2 Die Bedien ungsanweisung sorgfältig durchlesen. INHAL T Inhalt ..............3 W ARNUNG! Eine längerfristige Beschallung mit Lärm kann zu Vor dem Start ist Folgendes zu beachten: .... 3 bleibenden Gehörschäden führen.

  • Seite 4: Einleitung

    Maschine verkaufen, händigen Sie dem neuen Besitzer bitte auch die Bedienungsanleitung aus. Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben. Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

  • Seite 5: Was Ist Was

    WAS IST WAS? 336FR 135R W as ist was am Freischneider? Trimmerkopf 17 Handgriffeinstellung Einfüllöffnung für Schmiermittel, winkelgetriebe 18 Gegenmutter Winkelgetriebe 19 Stützflansch Schutz für die Schneidausrüstung 20 Stützkappe Führungsrohr 21 Mitnehmer Lenker 22 Klinge Gashebel 23 Bedienungsanweisung Stoppschalter 24 Transportschutz...

  • Seite 6: Allgemeine Sicherheitsvorschriften

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Wic htig W ARNUNG! Niemals Kindern erlauben, das Gerät zu benutzen oder sich in seiner WICHTIG! Nähe aufzuhalten. Da das Gerät mit einem rückfedernden Stoppschalter ausgerüstet Das Gerät ist nur für das Grastrimmen, ist und mit geringer Geschwindigkeit und Grasfreischneiden und/oder Forstfreischneiden Kraft am Starthandgriff gestartet werden konstruiert.

  • Seite 7: Sicherheitsausrüstung Des Gerätes

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN HANDSCHUHE W ARNUNG! Benutzen Sie nie ein Gerät Handschuhe sind dann zu tr agen, wenn dies notwendig mit defekter Sicherheitsausrüstung. Die ist, z. B. bei der Montage der Schneidausrüstung. Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in diesem Abschnitt beschrieben wird.

  • Seite 8: Sc Hutz Für Die Schneidausrüstung

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Antivibrationssystem Siehe die Anw eisungen unter der Überschrift Start. Gerät starten und Vollgas geben. Den Gashebel loslassen und kontrollieren, ob die Schneidausrüstung völlig zum Stillstand kommt. Wenn die Schneidausrüstung rotiert, während sich der Gashebel in Leerlaufstellung befindet, Das Gerät ist mit einem Antivibr ationssystem ist die Leerlaufeinstellung des Vergasers zu kontrollieren.
  • Seite 9 ALLGEMEINE SICHERHEITSVORSCHRIFTEN in der man sich von Gerät und Tragegurt frei machen Niemals ein Gerät mit defektem Schalldämpfer benutzen. muss. Siehe die Anweisungen unter der Überschrift Anpassung von Tragegurt und Freischneider. Einige Tragegurte haben auch einen Schnellverschluss am Aufhänghaken. Regelmäßig kontrollieren, ob der Schalldämpfer fest am Gerät montiert ist.

  • Seite 10: Schneidausrüstung

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Gegenmutter WARNUNG! Den Motor immer abstellen, bevor irgendwelche Arbeiten an der Schneidausrüstung ausgeführt werden. Diese rotiert noch weiter, nachdem der Gashebel losgelassen wurde. Bestimmte Schneidausrüstungen sind mit einer Kontrollieren, ob die Schneidausrüstung Gegenmutter gesichert. völlig stillsteht, und das Kabel von der Zündkerze abziehen, bevor mit der Arbeit an der Schneidausrüstung begonnen wird.

  • Seite 11: Feilen Der Sägeklinge

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Feilen der Sägeklinge geschärfte oder beschädigte Klinge erhöht die Unfallgefahr. • Befolgen Sie die Feilanleitung auf der Verpackung der Schneidausrüstung. Eine korrekt gefeilte Klinge ist eine Voraussetzung für effektives Arbeiten und für die Vermeidung von unnötigem Die korrekte Schränkung der Sägeklinge Verschleiß...
  • Seite 12 ALLGEMEINE SICHERHEITSVORSCHRIFTEN • Die Schränkung einstellen. Sie soll 1 mm betragen. Trimmerkopf WICHTIG! Stets darauf achten, dass der Trimmerfaden fest und gleichmäßig auf die Rolle gewickelt wird, andernfalls entstehen im Gerät gesundheitsschädliche Vibrationen. • Nur die empfohlenen Trimmerköpfe und Fäden verwenden.

  • Seite 13: Montage

    MONTAGE Montage von Lenkung und Montage der Schneidausrüstung Gasgriff WARNUNG! Bei der Montage der Schneidausrüstung • Die Schraube am hinteren Teil des Gashandgriffs ist es äußerst wichtig, dass die Führung demontieren. des Mitnehmers/Stützflansches korrekt • Den Gashandgriff auf den rechten Teil des Lenkers im Zentrumloch der Schneidausrüstung sitzt.

  • Seite 14: Montage Von Klingenschutz, Grasklinge Und Grasmesser

    MONTAGE Die Demontage der Schutzabdeckung lässt sich am wenn der Schlüssel entgegen der Rotationsrichtung einfachsten mit dem Zündkerzenschlüssel geführt wird (Achtung: Linksgewinde). bewerkstelligen (siehe Abb.). Montage von Klingenschutz, Grasklinge und Grasmesser Montage von Klingenschutz und Sägeklinge • Den Klingenschutz/Kombischutz (A) an seiner Halterung am Führungsrohr einhaken und mit einer Schraube fixieren.

  • Seite 15: Montage Sonstiger Schutzausführungen Und Schneidausrüstungen

    MONTAGE • Den Sperrstift (C) in das Loch stecken, so dass die Nut des Schraubenkopfes legen und anziehen. Siehe Achse fixiert ist. Abbildung. • Klinge (D) und Stützflansch (F) an der Abtriebswelle platzieren. • Die Mutter (G) montieren. Die Mutter ist mit einem Moment von 35-50 Nm (3,5-5 kpm) anzuziehen.

  • Seite 16: Standardgurt

    MONTAGE Standardgurt Grasfreischneiden Beim Grasfreischneiden ist die Maschine am Tragegurt zu tragen, sodass sich die Schneidausrüstung parallel zum Boden befindet. Schnellverschluss Vorn befindet sich ein leicht erreichbarer Schnellverschluss. Benutzen Sie diesen, wenn der Motor anfängt zu brennen, oder in einer anderen Notsituation, wenn Sie sich schnell von Tragegurt und Gerät befreien müssen.

  • Seite 17: Umgang Mit Kraftstoff

    Mischung • Mischungsverhältnis aus Benzin und Zweitaktöl zu betreiben. Damit das 1:50 (2 %) mit HUSQVARNA-Zweitaktöl. Mischungsverhältnis richtig ist, muss die beizumischende Ölmenge unbedingt genau abgemessen werden. Wenn 1:33 (3 %) mit anderen Ölen für luftgekühlte kleine Kraftstoffmengen gemischt werden, wirken sich Zweitaktmotoren der Klasse JASO FB/ISO EGB.

  • Seite 18: Tanken

    UMGANG MIT KRAFTSTOFF Tanken Zweitaktöl, Liter Benzin, Liter 2% (1:50) 3% (1:33) 0,10 0,15 0,20 0,30 WARNUNG! Folgende 0,30 0,45 Vorsichtsmaßnahmen verringern die Feuergefahr: 0,40 0,60 Den Kraftstoff draußen in Abwesenheit Mischen von Funken und Flammen mischen und • Benzin und Öl stets in einem sauberen, für Benzin eingießen.

  • Seite 19: Starten Und Stoppen

    STARTEN UND STOPPEN Kontrolle vor dem Start ausgesetzt gewesen sind, müssen sie ausgetauscht werden. • Die Klinge auf Risse am Zahnansatz und um das Mittelloch herum kontrollieren. Die häufigste Ursache für Rissbildungen am Zahnansatz stellen beim Feilen entstandene scharfe Ecken oder die Anwendung der Klinge in stumpfem Zustand dar.

  • Seite 20: Für Gashandgriffe Mit Startgassperre Gilt

    STARTEN UND STOPPEN füllen beginnt. Die Blase braucht nicht ganz gefüllt zu eingedrückt werden. Dann die Gashebelsperre und den werden. Gashebel und danach den Startgasknopf loslassen. Nun ist die Startgasfunktion aktiviert. Um den Motor wieder auf Leerlauf zurückzustellen, die Gashebelsperre und den Gashebel eindrücken.

  • Seite 21: Arbeitstechnik

    ARBEITSTECHNIK Allgemeine Arbeitsvorschriften Beim Sägen von Bäumen, die unter Spannung stehen, äußerst vorsichtig sein. Ein unter Spannung stehender Baum kann sowohl vor als auch nach dem WICHTIG! Durchsägen in seine normale Stellung Dieser Abschnitt behandelt grundlegende zurückschnellen. Wenn Sie an der falschen Stelle Sicherheitsregeln für die Arbeit mit Freischneider und stehen oder den Sägeschnitt falsch setzen, könnte Trimmer.

  • Seite 22: Forstfreischneiden Mit Sägeklinge

    ARBEITSTECHNIK • Bevor mit dem Freischneiden begonnen wird, ist der WARNUNG! Weder der Benutzer der Maschine Freischneidebereich zu kontrollieren, z. B. wie das noch andere Personen dürfen versuchen, das Gelände beschaffen ist, ob der Boden ein Gefälle hat, Mähgut aufzusammeln, solange der Motor läuft ob er steinig, uneben ist usw.

  • Seite 23: Gestrüppfreischneiden Mit Sägeklinge

    ARBEITSTECHNIK • Um nach links zu fällen, ist der untere Teil des stärkeren Druck, während dickere Stämme einen Stammes nach rechts zu führen. Die Klinge neigen leichteren Druck erfordern. und mit einer entschlossenen Bewegung schräg nach rechts unten führen. Gleichzeitig mit dem Klingenschutz gegen den Stamm drücken.

  • Seite 24: Grasfreischneiden Mit Grasklinge

    ARBEITSTECHNIK Grasfreischneiden mit Grasklinge jedoch auch empfindliche Rinde von Bäumen und Büschen sowie Zaunpfähle beschädigen. • Verringern Sie das Risiko, Vegetation zu schädigen, indem Sie den Faden auf 10-12 cm kürzen und die Motordrehzahl senken. • Grasklingen und Grasmesser dürfen nicht für Sauberschaben verholzte Stämme verwendet werden.

  • Seite 25: Wartung

    Vergaser Grundeinstellung ist fetter als die optimale Einstellung und soll für die ersten Betriebsstunden des Geräts Ihr Husqvarna-Produkt wurde gemäß Spezifikationen zur beibehalten werden. Danach ist der Vergaser fein Reduzierung schädlicher Abgase konstruiert und einzustellen. Diese Feineinstellung ist von einem hergestellt.

  • Seite 26: Schalldämpfer

    WARTUNG Folgendermaßen vorgehen: nicht einwandfrei arbeitet. Lassen Sie das Gerät bei Ihrem Fachhändler überprüfen. Wenn das Netz verstopft Das Gerät im Leerlauf laufen lassen. ist, wird das Gerät überhitzt, was Schäden an Zylinder Die Startgassperre gemäß der Instruktion unter der und Kolben zur Folge hat.

  • Seite 27: Winkelgetriebe

    Das Winkelgetriebe ist ab Werk mit der richtigen Menge Fett gefüllt. Bevor das Gerät in Betrieb genommen wird, sollte jedoch kontrolliert werden, ob das Getriebe zu 3/4 mit Fett gefüllt ist. HUSQVARNA Spezialfett verwenden. Ausschließlich HUSQVARNA Filteröl benutzen, Teile-Nr. 531 00 92-48. Das Filteröl enthält Lösungsmittel, damit es sich leicht gleichmäßig im Filter verteilen lässt.

  • Seite 28: Wartungsschema

    WARTUNG Wartungsschema Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet.Die meisten der Punkte werden im Abschnitt ”Wartung” beschrieben. Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind.Größere Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen.

  • Seite 29: Technische D Atent Echnische Daten

    TECHNISCHE DATEN Technische Daten Technische Daten 135 R 336 FR Motor Hubraum, cm 34,6 34,6 Bohrung, mm 38,0 38,0 Hublänge, mm 30,5 30,5 Leerlaufdrehzahl, U/min 2900 2900 Empfohlene max. Drehzahl, unbelastet, U/min 11500 11500 Drehzahl der Abtriebswelle, U/min 8220 8220 Motorhöchstleistung gemäß...

  • Seite 30: Eg-Konformitätserklärung

    Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklärt hiermit, dass die Freischneider Husqvarna 135R, 336FRvon den Seriennummern des Baujahrs 2011 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entsprechen: - vom 17.
