4.4 Zirkulationsstrang montieren (Zubehör)
Die Baugruppe Zirkulationsstrang besteht aus: Pumpe mit integrierter
Schwerkraftbremse, Rohr und Kugelhahn.
1. Mit einem Messer die Durchführung des Zirkulationsstranges aus-
schneiden.
2. Stopfen heraus drehen.
3. Stopfen entsorgen.
1. 1.
2. 2.
3. 3.

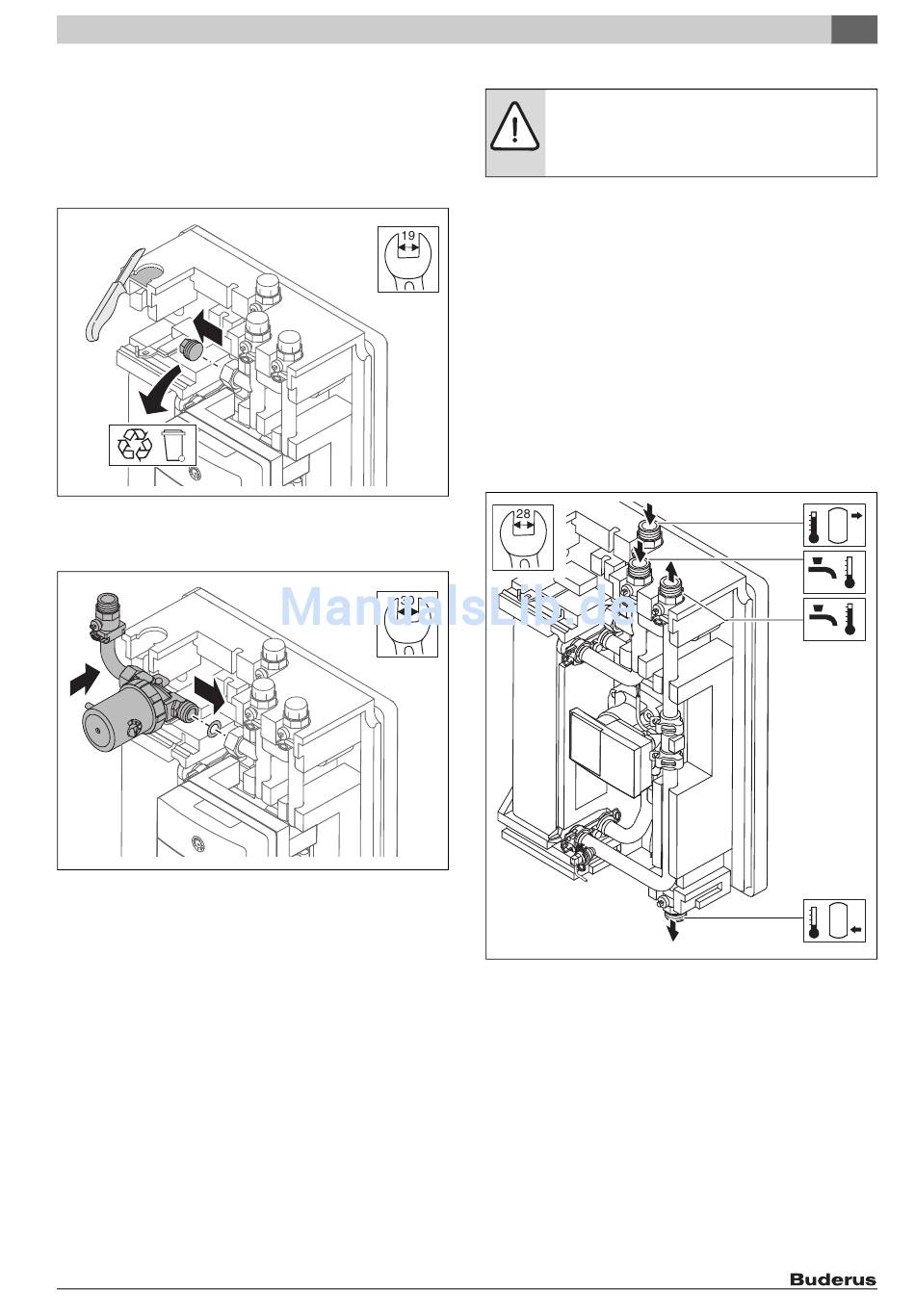

Bild 16 Montage vorbereiten
4. Zirkulationsstrang mit Dichtung verschrauben.
5. Anschluss in Formteil drücken.
5. 5.
4. 4.
Bild 17 Zirkulationsstrang montieren
FS/2 – 6 720 816 737 (2015/03)
4.5
Die Rohrleitungen (bei der Wandinstallation) zwischen Pufferspeicher
und Frischwasserstation:
• Müssen möglichst kurz sein.
• Müssen gut gedämmt sein.
• Mindestens im Durchmesser DN20 (¾ ") ausführen.
▶ Sicherheitsventil nach DIN1988 im Kaltwassereintritt montieren.
▶ Vor der Frischwasserstation einen Filter in die Rohrleitung des Kalt-
wassers einbauen.
Dadurch werden Verunreinigungen und Störungen in der Anlage mi-
nimiert.
▶ Primär- und sekundärseitigen Anschluss an die Frischwasserstation
vornehmen. Dabei mit Schlüssel 28 mm gegenhalten.
▶ Bauseits am höchsten Punkt der Rohrleitung auf der Primärseite der
Frischwasserstation eine Entlüftungsmöglichkeit einbauen (z. B. au-
tomatischen Entlüfter).
6720809213.15-1.ST 6720809213.15-1.ST
6720809213.16-1.ST 6720809213.16-1.ST
Bild 18 Anschlüsse Frischwasserstation
Montage der Bauteile
Frischwasserstation hydraulisch anschließen
VORSICHT: Anlagenschaden durch undichte Anschlüs-
se.
▶ Alle Rohrleitungen und Anschlüsse spannungsfrei in-
stallieren.
6720809213.22-1.ST 6720809213.22-1.ST
