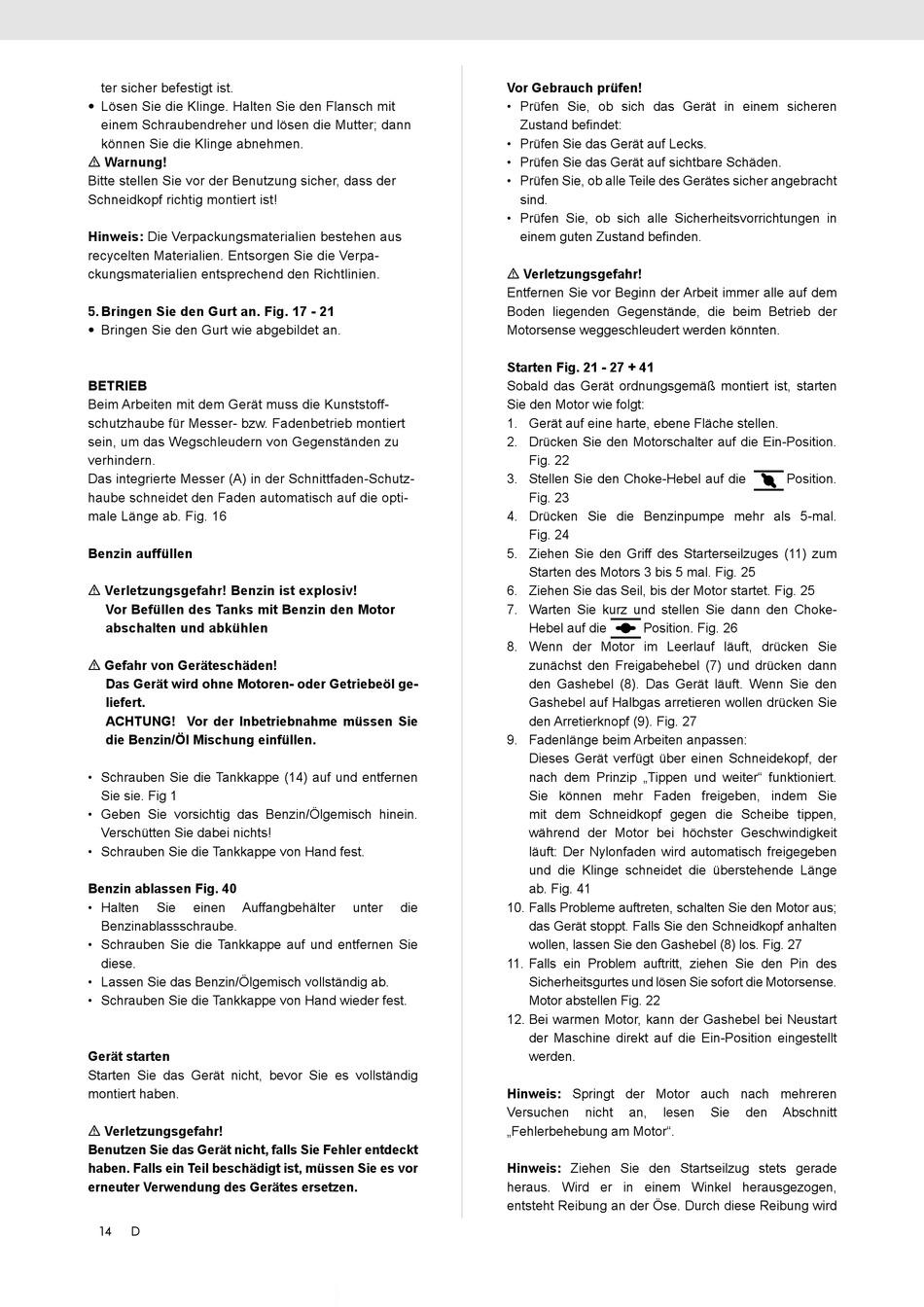

Scheppach BCH3300-100PB Originalbetriebsanleitung Seite 14

ter sicher befestigt ist.
• Lösen Sie die Klinge. Halten Sie den Flansch mit
einem Schraubendreher und lösen die Mutter; dann
können Sie die Klinge abnehmen.
m Warnung!
Bitte stellen Sie vor der Benutzung sicher, dass der
Schneidkopf richtig montiert ist!
Hinweis: Die Verpackungsmaterialien bestehen aus
recycelten Materialien. Entsorgen Sie die Verpa-
ckungsmaterialien entsprechend den Richtlinien.
5. Bringen Sie den Gurt an. Fig. 17 - 21
• Bringen Sie den Gurt wie abgebildet an.
BETRIEB
Beim Arbeiten mit dem Gerät muss die Kunststoff-
schutzhaube für Messer- bzw. Fadenbetrieb montiert
sein, um das Wegschleudern von Gegenständen zu
verhindern.
Das integrierte Messer (A) in der Schnittfaden-Schutz-
haube schneidet den Faden automatisch auf die opti-
male Länge ab. Fig. 16
Benzin auffüllen
m Verletzungsgefahr! Benzin ist explosiv!
Vor Befüllen des Tanks mit Benzin den Motor
abschalten und abkühlen
m Gefahr von Geräteschäden!
Das Gerät wird ohne Motoren- oder Getriebeöl ge-
liefert.
ACHTUNG! Vor der Inbetriebnahme müssen Sie
die Benzin/Öl Mischung einfüllen.
• Schrauben Sie die Tankkappe (14) auf und entfernen
Sie sie. Fig 1
• Geben Sie vorsichtig das Benzin/Ölgemisch hinein.
Verschütten Sie dabei nichts!
• Schrauben Sie die Tankkappe von Hand fest.
Benzin ablassen Fig. 40
• Halten Sie einen Auffangbehälter
Benzinablassschraube.
• Schrauben Sie die Tankkappe auf und entfernen Sie
diese.
• Lassen Sie das Benzin/Ölgemisch vollständig ab.
• Schrauben Sie die Tankkappe von Hand wieder fest.
Gerät starten
Starten Sie das Gerät nicht, bevor Sie es vollständig
montiert haben.
m Verletzungsgefahr!
Benutzen Sie das Gerät nicht, falls Sie Fehler entdeckt
haben. Falls ein Teil beschädigt ist, müssen Sie es vor
erneuter Verwendung des Gerätes ersetzen.
14 D
Vor Gebrauch prüfen!
• Prüfen Sie, ob sich das Gerät in einem sicheren
Zustand befindet:
• Prüfen Sie das Gerät auf Lecks.
• Prüfen Sie das Gerät auf sichtbare Schäden.
• Prüfen Sie, ob alle Teile des Gerätes sicher angebracht
sind.
• Prüfen Sie, ob sich alle Sicherheitsvorrichtungen in
einem guten Zustand befinden.
m Verletzungsgefahr!
Entfernen Sie vor Beginn der Arbeit immer alle auf dem
Boden liegenden Gegenstände, die beim Betrieb der
Motorsense weggeschleudert werden könnten.
Starten Fig. 21 - 27 + 41
Sobald das Gerät ordnungsgemäß montiert ist, starten
Sie den Motor wie folgt:
1. Gerät auf eine harte, ebene Fläche stellen.
2. Drücken Sie den Motorschalter auf die Ein-Position.
3. Stellen Sie den Choke-Hebel auf die
4. Drücken Sie die Benzinpumpe mehr als 5-mal.
5. Ziehen Sie den Griff des Starterseilzuges (11) zum
6. Ziehen Sie das Seil, bis der Motor startet. Fig. 25
7. Warten Sie kurz und stellen Sie dann den Choke-
8. Wenn der Motor im Leerlauf läuft, drücken Sie
9. Fadenlänge beim Arbeiten anpassen:
unter die 10. Falls Probleme auftreten, schalten Sie den Motor aus;
11. Falls ein Problem auftritt, ziehen Sie den Pin des
12. Bei warmen Motor, kann der Gashebel bei Neustart
Hinweis: Springt der Motor auch nach mehreren
Versuchen
„Fehlerbehebung am Motor".
Hinweis: Ziehen Sie den Startseilzug stets gerade
heraus. Wird er in einem Winkel herausgezogen,
entsteht Reibung an der Öse. Durch diese Reibung wird
Fig. 22
Fig. 23
Fig. 24
Starten des Motors 3 bis 5 mal. Fig. 25
Hebel auf die Position. Fig. 26
zunächst den Freigabehebel (7) und drücken dann
den Gashebel (8). Das Gerät läuft. Wenn Sie den
Gashebel auf Halbgas arretieren wollen drücken Sie
den Arretierknopf (9). Fig. 27
Dieses Gerät verfügt über einen Schneidekopf, der
nach dem Prinzip „Tippen und weiter" funktioniert.
Sie können mehr Faden freigeben, indem Sie
mit dem Schneidkopf gegen die Scheibe tippen,
während der Motor bei höchster Geschwindigkeit
läuft: Der Nylonfaden wird automatisch freigegeben
und die Klinge schneidet die überstehende Länge
ab. Fig. 41
das Gerät stoppt. Falls Sie den Schneidkopf anhalten
wollen, lassen Sie den Gashebel (8) los. Fig. 27
Sicherheitsgurtes und lösen Sie sofort die Motorsense.
Motor abstellen Fig. 22
der Maschine direkt auf die Ein-Position eingestellt
werden.
nicht an, lesen
Position.
Sie den Abschnitt
