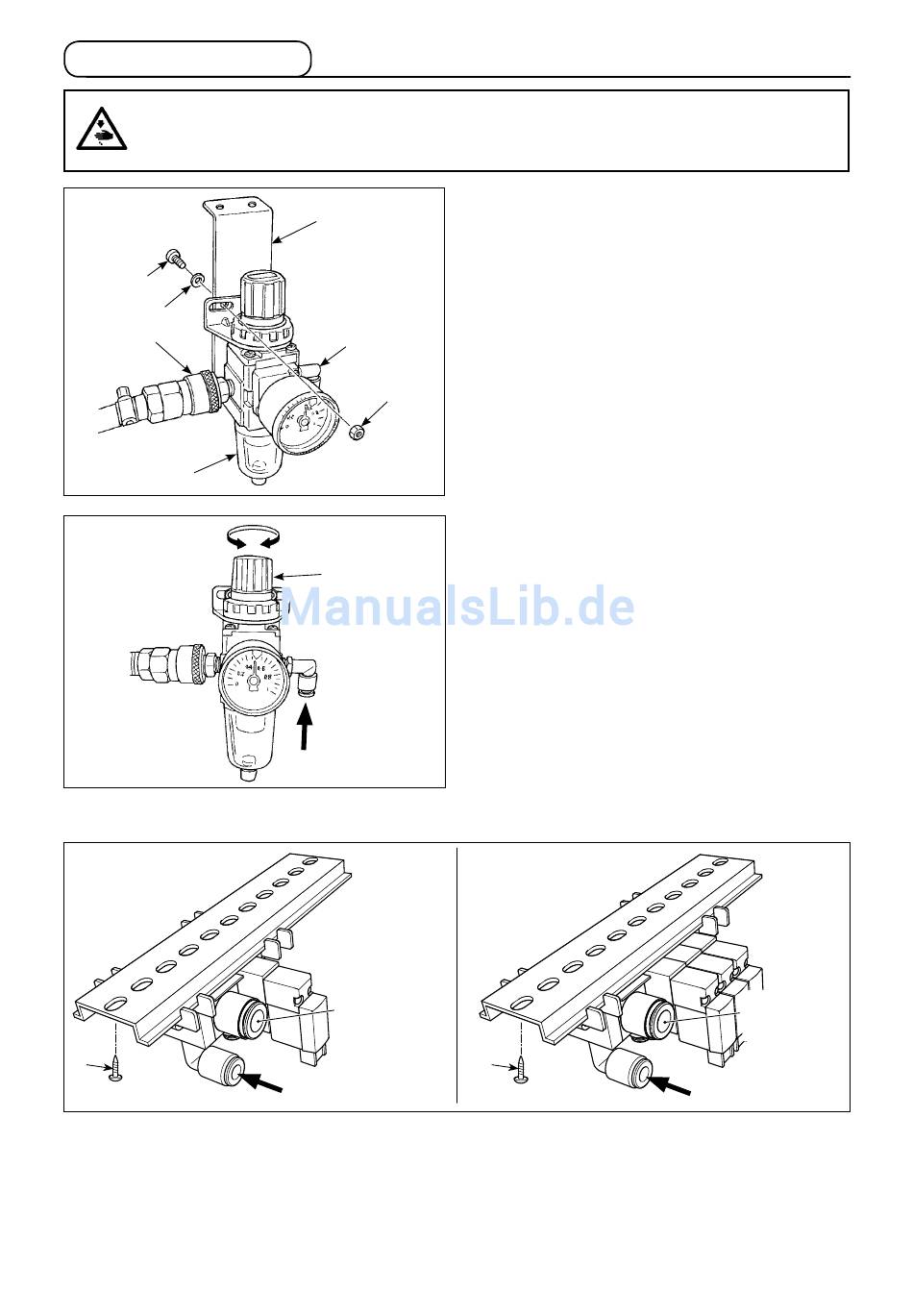

2-3. Druckluftteile
WARNUNG :
Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen
Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert
haben, daß der Motor vollkommen stillsteht.
❷
❸
❼
❶
Verringern
(3) Installieren des Magnetventils (PLC-2710, 2760, 2760L, 2765)
(AK-Typ)
❾
Das Magnetventil (Einh.) mit den im Lieferumfang der Maschine enthaltenen Holzschrauben ❾ an der
Unterseite des Tisches befestigen.
(4) Magnetventilleitungen (PLC-2710, 2760, 2760L, 2765 Typ AK und Typ AK/BT/DL)
Regler und Magnetventil durch einen Luftschlauch verbinden. (A - A)
Den Auslassschlauch (Φ8) an die Auslassöffnung des Magnetventils anschließen.
Bei hoher Luftfeuchtigkeit kann Wasser aus dem angeschlossenen Schlauch ausfließen.
❺
❻
❹
Erhöhen
❽
A
Auslassöff-
nung
A
– 7 –
(1) Installieren des Reglers
1) Den Regler (Einh.) ❶ mit Schraube ❷, Federschei-
be ❸ und Mutter ❹, die mit der Einheit geliefert
werden, an der Montageplatte ❺ montieren.
2) Die Kupplungsstücke ❻ und ❼ am Regler ❶
anbringen.
3) Die Montageplatte ❺ an der Unterseite des Ti-
sches anbringen.
4) Den von der Nähmaschine kommenden ø6 Luft-
schlauch an das Kupplungsstück ❻ anschließen.
(2) Einstellen des Luftdrucks
Der Betriebsluftdruck beträgt 0,5 bis 0,55 MPa.
Den Luftdruck mit dem Luftdruckregelknopf ❽ am
Filterregler einstellen.
(AK/BT/DL-Typ)
❾
Auslassöff-
nung
A
