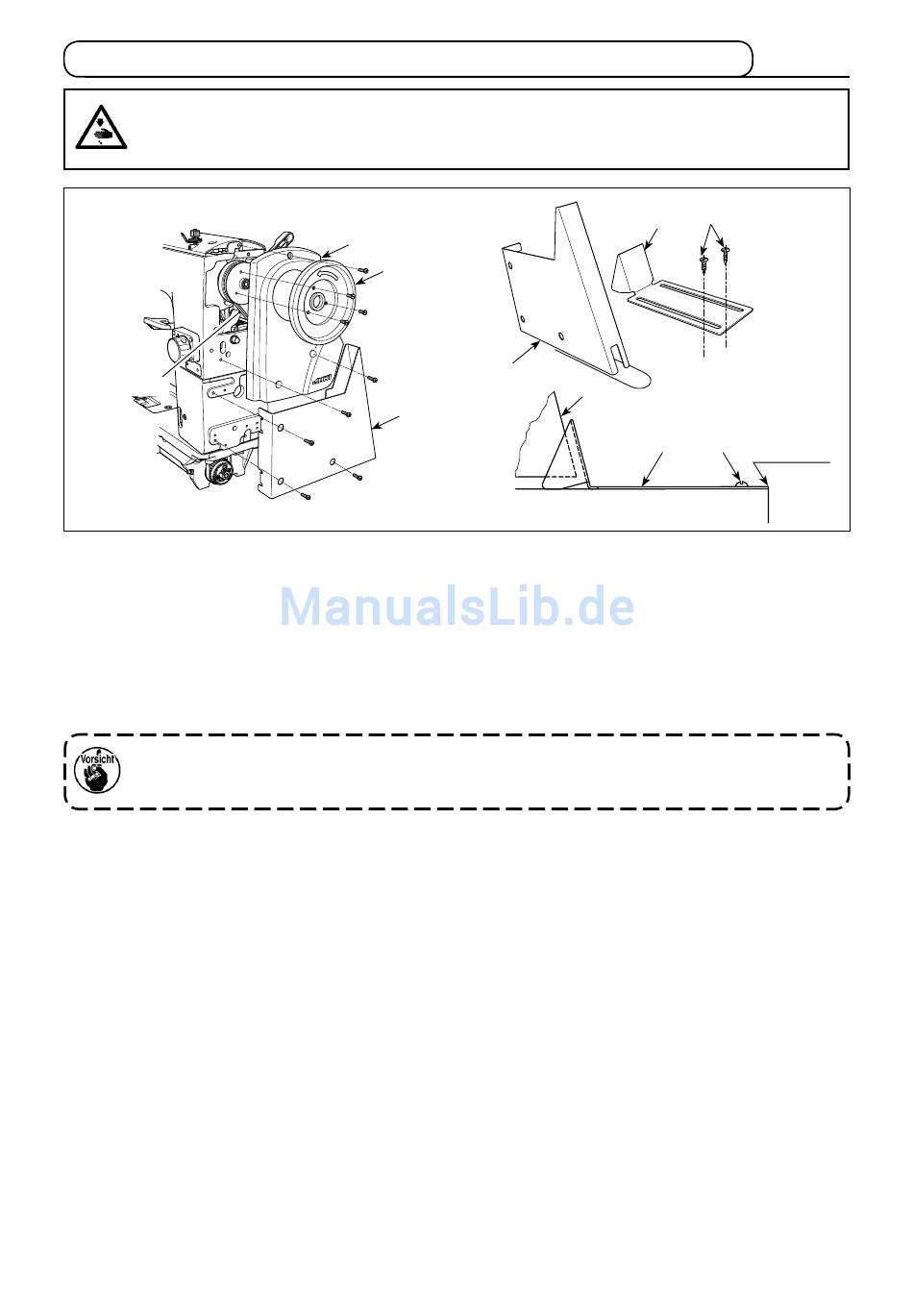

2-4. Anbringen der riemenabdeckung (PLC-2710, 2760, 2760L, 2765)
WARNUNG :
Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen
Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert
haben, daß der Motor vollkommen stillsteht.
Keilriemen
1) Den Keilriemen um die Riemenscheibe der Nähmaschine legen.
2) Die Säulenabdeckung ❷ am Maschinenarm anbringen.
3) Die Riemenabdeckung ❶ am Maschinenarm anbringen.
4) Den Griffteil der Riemenscheibe ❸ mit einer Schraube montieren.
5) Die Riemenabdeckung C ❺ am Tisch anbringen. Die Riemenabdeckung C ❺ mit Holzschrauben ❹ mon-
tieren, so dass ihre Hinterkante mit der Endfläche des Tisches fluchtet.
6) Um die Nähmaschine zu neigen, die Holzschrauben ❹ lösen, und die Riemenabdeckung C ❺ so verschie-
ben, dass die Säulenabdeckung ❷ nicht mit der Riemenabdeckung C ❺ in Berührung kommt.
Vergewissern Sie sich nach dem Anbringen der Riemenabdeckung, daß die jeweiligen Kabel
nicht mit Riemen und Handrad in Berührung kommen. Gegenseitige Berührung dieser Teile kann
zum Abtrennen der Kabel führen.
❶
❸
❷
❷
– 9 –
❹
❺
❷
❺
❹
Tisch
Zum
Ausrichten
