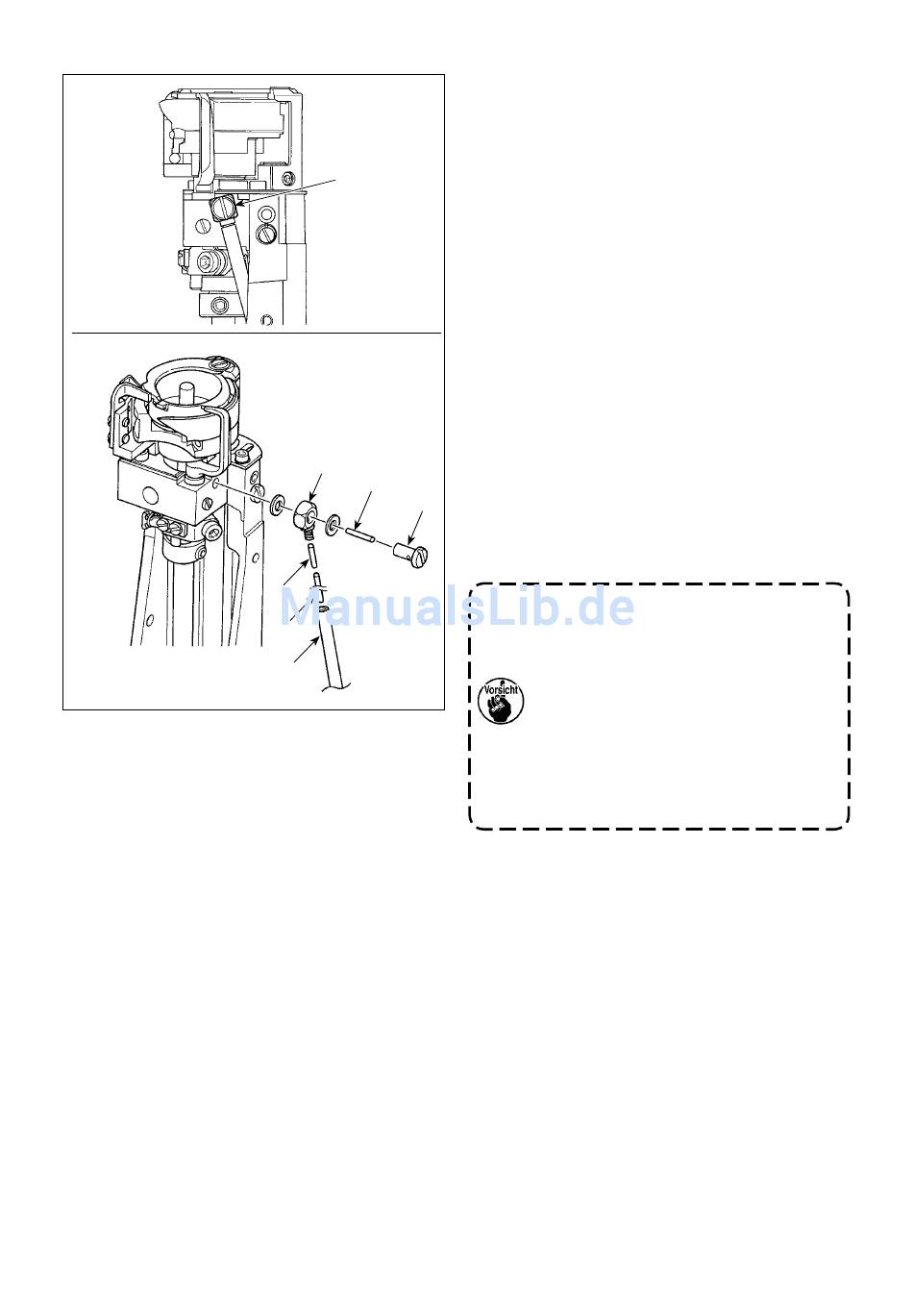

(4) Reinigen des Greiferschmierungsfilters (Öldocht)
❶
❷
❻
❺
❹
❼
❸
– 19 –
1) Die Schmierungs-Verbindungsschraube ❶ lösen,
um sie zu entfernen.
2) Das Rohr ❸ der Schmierverbindung ❷ heraus-
ziehen.
3) Den Filter ❹ aus der Schmierverbindung ❷ her-
ausnehmen.
4) Den Filter ❹ reinigen oder durch einen neuen
ersetzen.
5) Die Öldochte ❻ und ❼ aus Schmierverbindungs-
schraube ❺ und Rohr ❸ herausnehmen.
6) Die Öldochte ❻ und ❼ reinigen oder durch neue
ersetzen.
Der Filter ❹ und die Öldochte ❻ und ❼
sollten gereinigt werden, wenn die Öl-
menge im Greifer abgenommen hat, oder
regelmäßig etwa einmal im Monat.
Bei starker Verschmutzung ist der Öl-
docht durch einen neuen zu ersetzen.
Falls der Filter zugesetzt ist, kann der
Greifer nicht ausreichend geschmiert
werden, so dass es zu einem Maschinen-
ausfall kommt.
