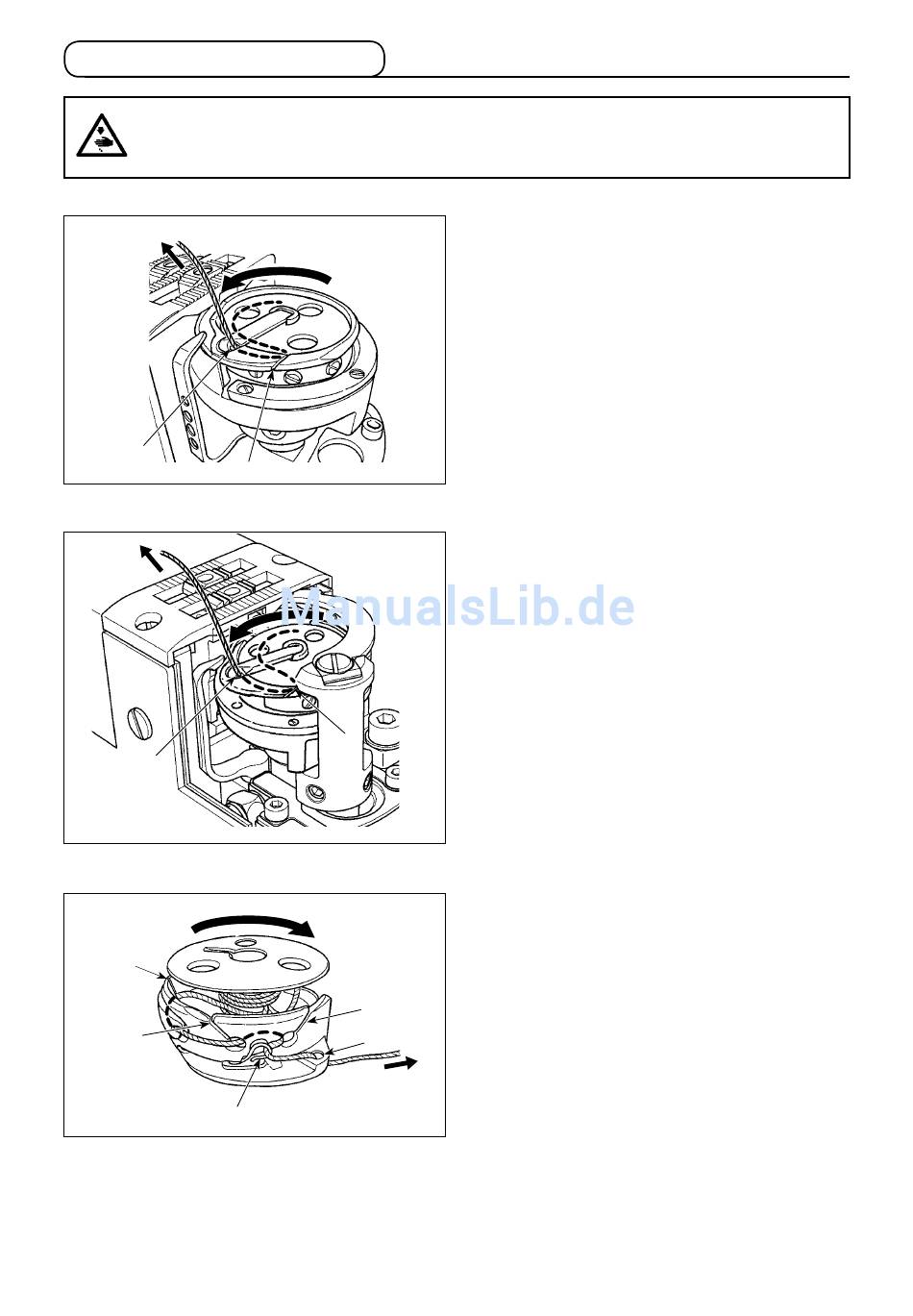

3-8. Einfädeln des greifers
WARNUNG :
Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen
Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert
haben, daß der Motor vollkommen stillsteht.
[PLC-2710, 2760, 2760L]
❷
[PLC-2710-7, 2760-7]
❷
[PLC-2765]
❶
❷
❹
❶
❶
❸
❺
1) Den Faden durch den Fadenschlitz ❶ im Innen-
greifer und zwischen Öffner ❷ und Innengreifers
durchführen und langsam herausziehen. Nun
verläuft der Faden unter der Spannfeder.
2) Sicherstellen, dass sich die Spule in entgegenge-
setzter Drehrichtung des Greifers dreht, wenn der
Spulenfaden herausgezogen wird.
1) Den Faden durch den Fadenschlitz ❶ im Innen-
greifer und die Fadenöffnung ❷ im Hebel führen
und langsam herausziehen. Nun verläuft der Fa-
den unter der Spannfeder.
2) Sicherstellen, dass sich die Spule in entgegenge-
setzter Drehrichtung des Greifers dreht, wenn der
Spulenfaden herausgezogen wird.
1) Die Spule so in die Spulenkapsel einsetzen, dass
der Faden im Uhrzeigersinn abwickelt.
2) Den Faden durch den Fadenschlitz ❶ in der
Spulenkapsel führen. Dann den Faden durch den
Schlitz herausziehen, um ihn unter der Spannfeder
hindurchzuführen, und weiter herausziehen.
3) Den Faden durch den Fadenschlitz ❷ führen.
Dann den Faden von innen durch den Fadenschlitz
❸ führen.
4) Den Faden um die Spulenfaden-Durchhangverhü-
tungsfeder ❹ legen.
5) Den Faden durch die Öffnung ❺ in der Spulen-
kapsel führen.
6) Den Spulenfaden ziehen, um sicherzugehen, dass
sich die Spule entgegengesetzt zur Drehrichtung
des Greifers dreht.
– 22 –
