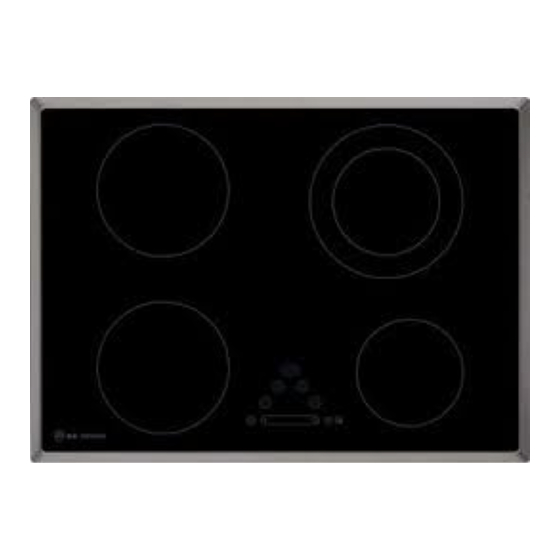

V-ZUG Toptronic 040 Installationsanleitung
Glaskeramik-kochfeld mit normal-einbaurahmen
Vorschau ausblenden
Andere Handbücher für Toptronic 040:
- Bedienungsanleitung (40 Seiten) ,
- Installationsanleitung (3 Seiten)
Quicklinks

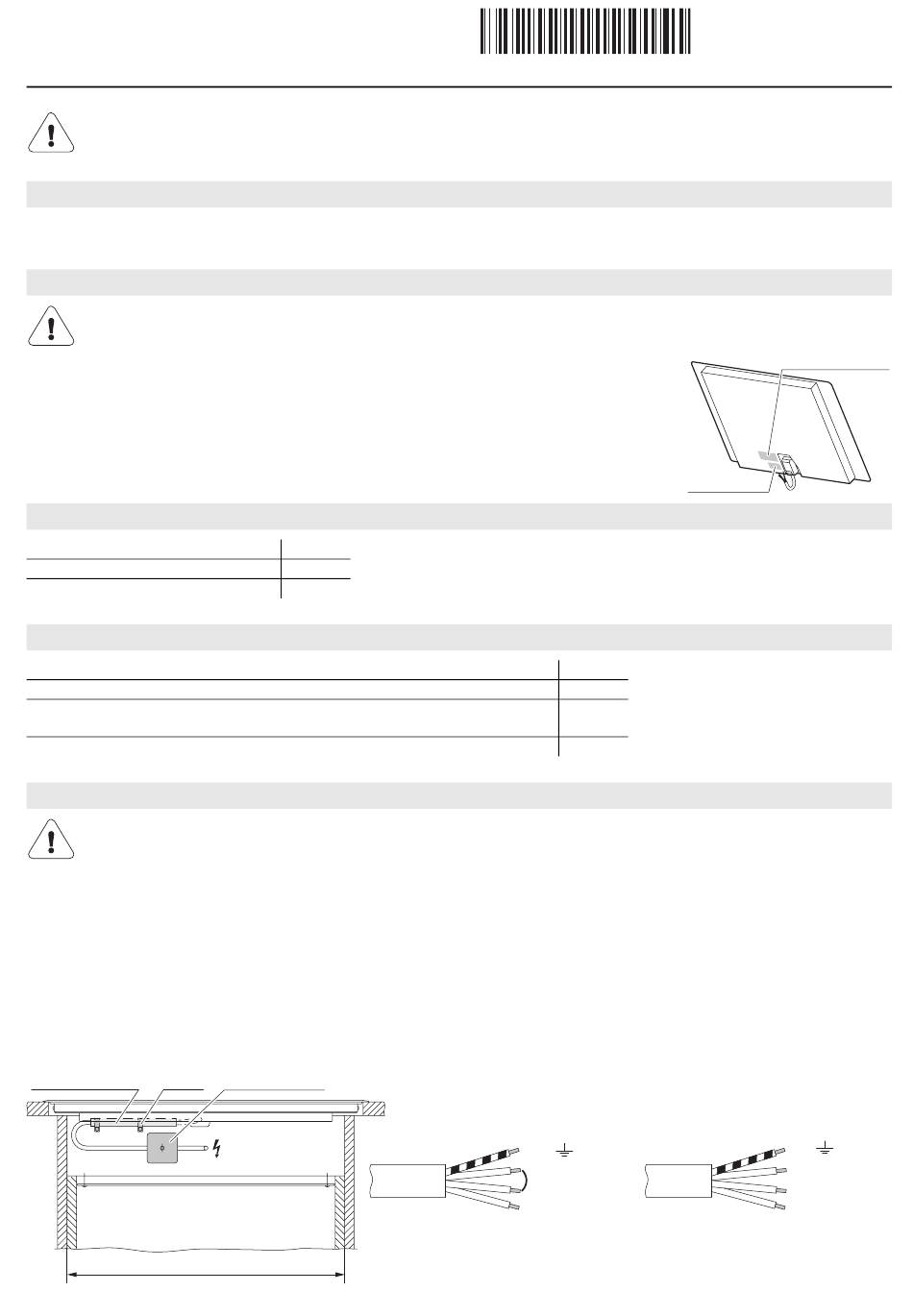

Installationsanleitung
Glaskeramik-Kochfeld Toptronic
Mit Normal-Einbaurahmen
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell: 040 (GK45TEXSC, EDFX 7740 in)
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brandschutz
zwingend einzuhalten.
Typenschild
Das Typenschild befindet sich neben dem Anschlussschild.
Das beigepackte zweite Typenschild zugänglich hinter der Front des unten liegenden
➤
Einbaumöbels aufkleben.
Mitgeliefertes Installationszubehör
Bezeichnung
Montagewinkel vorne/hinten
Holzschrauben zu Montagewinkel
Zubehör
Bezeichnung
Thermo-Abschirmblech-Bausatz
Schnellkleber für den Einbau in Steinabdeckungen
Permabond F246, inkl. Aktivator, Tube à 50 ml. Von Silitech AG, 3008 Bern.
Spannlaschenset für Einbau-Spezialfälle
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar
sein. Alte Installationen überprüfen.
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
➤
Einsatzhöhe der Geräte: bis max. 2000 m ü.M.
➤
Das Gerät ist mit einem Anschlusskabel ausgerüstet, welches an eine bauseitige Abzweigdose anzuschliessen ist. Das Anschluss-
➤
kabel darf aus wärmetechnischen Gründen nicht ausgewechselt werden.
Installationsrohr
Bride
600/550
Art.-Nr.
H6.2485
Diverse
Abzweigdose
400 V~
400 V~ 2
Art.-Nr.
H6.2622
B11.502
H6.1548
gelb/
PE/
grün
schwarz
L1
braun
L2
grau
1
J040.110-1
10.1.11 SCTH
Anschlussschild
Typenschild
PE/
400 V~
L1
400 V~ 3
L2
L3
gelb/
grün
braun
schwarz
grau
