- Seite 1 Bedienungsanleitung GK45TEPS | GK45TEAS Toptronic-Kochfeld...
- Seite 2 Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Wei- terentwicklung bleiben vorbehalten. Gültigkeitsbereich Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Ty- penschild. Diese Bedienungsanleitung gilt für: Produktfamilie GK45TEPS/C/F GK45TEAS/C/F/U 977, 31026 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2017...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Sicherheitshinweise 4 Verwendete Symbole ................... 4 Allgemeine Sicherheitshinweise................. 5 Gerätespezifische Sicherheitshinweise............. 6 Gebrauchshinweise .................... 7 2 Entsorgung 9 3 Erste Inbetriebnahme 10 4 Ihr Gerät 11 Geräteübersicht .................... 11 Bedien- und Anzeigeelemente................ 12 Kochgeschirr...................... 13 5 Bedienung 14 Gerät ein- und ausschalten ................ 14 Kochzone einstellen ................... 14 Übersicht Leistungsstufen ................. 14 Kochzone ausschalten.................. 15... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung ▸ Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –... -
Seite 5: Allgemeine Sicherheitshinweise
1 Sicherheitshinweise Allgemeine Sicherheitshinweise ▪ Gerät erst nach dem Lesen der Bedienungsanleitung in Be- trieb nehmen. ▪ Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder be- züglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden... -
Seite 6: Gerätespezifische Sicherheitshinweise
1 Sicherheitshinweise Gerätespezifische Sicherheitshinweise ▪ WARNUNG: Ist die Oberfläche gerissen, durchgängige Schä- digung der Materialdicke, ist das Gerät abzuschalten und vom Stromnetz zu trennen, um einen möglichen elektrischen Schlag zu vermeiden. ▪ WARNUNG: Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiss. -
Seite 7: Gebrauchshinweise
1 Sicherheitshinweise Gebrauchshinweise Vor der ersten Inbetriebnahme ▪ Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Ar- beiten von einem konzessionierten Installateur/Elektriker ausführen. Bestimmungsgemässe Verwendung ▪ Das Gerät ist für die Zubereitung von Speisen im Haushalt vorgesehen. Bei zweckentfremdetem Betrieb oder falscher Behandlung kann keine Haftung für eventuelle Schäden übernommen werden. - Seite 8 1 Sicherheitshinweise Vorsicht Verletzungsgefahr ▪ Halten Sie Haustiere vom Gerät fern. Vorsicht Lebensgefahr ▪ Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten. Geräteschäden vermeiden ▪ Bei Überhitzung Kochplatte ausschalten und ganz abkühlen lassen. Kein Geschirr daraufstellen.
-
Seite 9: Entsorgung
Entsorgung Verpackung ▪ Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und um- weltgerecht entsorgt werden. Deinstallation ▪ Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit ▪... -
Seite 10: Erste Inbetriebnahme
Erste Inbetriebnahme Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwen- digen Arbeiten von einem konzessionierten Installateur/Elektriker aus- führen. Während den ersten Betriebsstunden einer Kochzone können sich stö- rende Gerüche entwickeln. Dies ist eine normale Erscheinung bei fa- brikneuen Geräten. -
Seite 11: Ihr Gerät

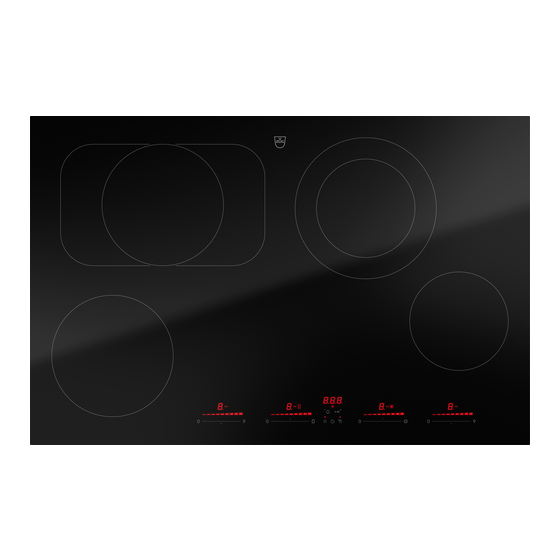

Geräteübersicht GK45TEAS, GK45TEASC, GK45TEASF, GK45TEASU 1 Bräterzone Ø 170/290 mm 1 Zweikreis-Kochzone Ø 140/210 mm 1 Kochzone Ø 180 mm 1 Kochzone Ø 140 mm GK45TEPS, GK45TEPSC, GK45TEPSF 1 Bräterzone Ø 170/290 mm 1 Zweikreis-Kochzone Ø 140/210 mm 1 Kochzone Ø 180 mm 1 Kochzone Ø 140 mm... -
Seite 12: Bedien- Und Anzeigeelemente
4 Ihr Gerät Bedien- und Anzeigeelemente Tasten Gerät EIN/AUS Slider (Einstellen Leistungsstufe) Zweikreis-Kochzone EIN/AUS und Bräterzone EIN/AUS Kochpause EIN/AUS und Wiederherstellfunktion Einschaltdauer/Timer Wischschutz EIN/AUS Anzeigen 1 Leistungsstufe der Kochzone 2 Einschaltdauer aktiviert 3 Bräterzone/Zweikreis-Kochzone aktiviert 4 Pause aktiviert/Wiederherstellung gespeicherter Einstellungen möglich 5 Kochzonenzuordnung für die Einschaltdauer 6 Einschaltdauer/Timer 7 Wischschutz aktiviert... -
Seite 13: Kochgeschirr
4 Ihr Gerät Kochgeschirr Geeignetes Kochgeschirr Das Kochgeschirr soll einen stabilen Boden aufweisen. Der Kochgeschirrbo- den muss im erhitzten Zustand eben auf der Kochzone aufliegen. Kochgeschirr aus Metall eignet sich besser als solches aus Glas oder Kera- mik, da die Wärme bei Metall schneller gleichmässig verteilt wird. Kochgeschirrböden aus Aluminium oder Aluminium-Legierungen können hart- näckige Arbeitsspuren auf der Glaskeramik-Oberfläche hinterlassen, die nur schwierig entfernt werden können. -
Seite 14: Bedienung
Bedienung Die Bedienung ist für alle Kochzonen sinngemäss gleich. Im ausgeschalteten Zustand sind alle Anzeigen dunkel (Stand-by-Modus), ausser die Restwärme- anzeige , wenn eine Kochzone noch heiss ist. Gerät ein- und ausschalten Die Bedienung ist für alle Geräte sinngemäss gleich. ▸... -
Seite 15: Kochzone Ausschalten
5 Bedienung Kochzone ausschalten ▸ Auf Slider Leistungsstufe « » antippen. – Falls keine weitere Eingabe erfolgt und die anderen Kochzonen ausge- schaltet sind, schaltet sich das Gerät nach 10 Sekunden aus. Restwärmeanzeige Solange die Gefahr für eine Verbrennung besteht, leuchtet nach dem Aus- schalten in der Anzeige Zweikreis-/Bräterzone ein- und ausschalten Beim Einschalten der Zweikreis-/Bräterzone ist zuerst nur die innere Kochzone... -
Seite 16: Ankochautomatik
5 Bedienung Ankochautomatik Überwachen Sie während der Dauer der Ankochautomatik das Gar- gut. Gefahr von Überkochen, Anbrennen und Entzünden! Alle Kochzonen sind mit einer zuschaltbaren Ankochautomatik ausgestattet. Mit dieser Funktion heizt eine Kochzone für eine bestimmte Dauer (siehe Ta- belle) mit Leistungsstufe . - Seite 17 5 Bedienung Einschaltdauer einstellen ▸ Gewünschte Kochzone einstellen. ▸ Taste antippen. – In der Anzeige blinkt – Die Leuchtpunkte der Kochzonenzuordnung blinken. ▸ Slider der gewünschten Kochzone antippen und darauf gleiten, um die Ein- schaltdauer einzustellen. – Das Symbol leuchtet. –...
-
Seite 18: Timer
5 Bedienung Mehrere Einschaltdauern Sind bei mehreren Kochzonen Einschaltdauern eingestellt, – leuchtet die kürzeste Einschaltdauer in der Anzeige. – leuchtet der entsprechende Leuchtpunkt der Kochzonenzuordnung. – leuchtet das Symbol für jede Kochzone mit eingestellter Einschalt- dauer. Um eine andere Einschaltdauer anzuzeigen: ▸... -
Seite 19: Kindersicherung
5 Bedienung 5.10 Kindersicherung Die Kindersicherung soll ein unbeabsichtigtes Einschalten verhindern. Kindersicherung einschalten ▸ Gerät einschalten. Keine Kochzone darf in Betrieb sein. ▸ Tasten gleichzeitig antippen. – Ein Signalton ertönt. ▸ Taste erneut antippen. – Ein Signalton ertönt. – Die Kindersicherung ist jetzt eingeschaltet. –... -
Seite 20: Wiederherstellfunktion
5 Bedienung 5.11 Wiederherstellfunktion Falls das Gerät versehentlich mit der Taste ausgeschaltet wurde, können in- nerhalb von 6 Sekunden die Einstellungen wiederhergestellt werden. ▸ Gerät einschalten. – Der Leuchtpunkt bei Taste blinkt. ▸ Taste antippen. 5.12 Kochpause Mit dieser Funktion können alle eingeschalteten Kochzonen bis zu 10 Minuten temporär auf Leistungsstufe geschaltet werden. -
Seite 21: Benutzereinstellungen
Benutzereinstellungen Folgende Benutzereinstellungen können individuell eingestellt und gespeichert werden: Benutzereinstellungen Einstellwert Werk- einstellung P0 Lautstärke Signalton kein Signalton 1–8 Stufenweise einstellbar (1 = leise, 8 = laut) Signalton bei Ende kein Signalton Einschaltdauer/Timer nach 10 Sek. automatisch aus nach 1 Min. automatisch Ankochautomatik Automatik aus Automatik ein... -
Seite 22: Benutzereinstellungen Ändern
6 Benutzereinstellungen Benutzereinstellungen ändern ▸ Bei ausgeschaltetem Kochfeld Taste gedrückt halten und innerhalb von 2 Sekunden 3 Sliderfelder von links nach rechts berühren. – Jede Berührung wird mit einem Signalton quittiert. Bei einer Fehleingabe ertönt ein Doppel-Signalton. – In der Anzeige 2 blinkt abwechselnd mit –... -
Seite 23: Pflege Und Wartung
Pflege und Wartung Das Gerät vorzugsweise erst im kalten Zustand reinigen. Verbrennungsgefahr! Das Kochfeld nach jedem Gebrauch reinigen, so wird das Einbrennen von Speiseresten vermieden. Eingetrockneter und eingebrannter Schmutz benötigt einen höheren Aufwand zum Reinigen. Durch unsachgemässe Behandlung bei der Reinigung können Dekor oder Oberfläche beschädigt werden. -
Seite 24: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn … … das Gerät nicht funktioniert und alle Anzeigen dunkel sind? Mögliche Ursache Behebung ▪ Die Sicherung oder der ▸ Sicherung ersetzen. Sicherungsautomat der ▸ Sicherungsautomaten wieder Wohnungs- resp. der einschalten. Hausinstallation ist defekt. ▪... - Seite 25 8 Störungen selbst beheben … in der Anzeige abwechselnd blinkt? Mögliche Ursache Behebung ▪ Die automatische ▸ Kochzone bei Bedarf wieder einschalten. Sicherheitsabschaltung wurde ausgelöst. Wenn eine Kochzone längere Zeit in Betrieb ist, ohne dass Einstellun- gen verändert werden, schaltet das Gerät die Kochzone automatisch aus.
-
Seite 26: Technische Daten
Technische Daten Produktdatenblatt Gemäss EU-Verordnung Nr. 66/2014 Modellnummer GK Typenbezeichnung GK GK45TEPS/C/F/F Spez. Anzahl Kochzonen Heiztechnologie Strahlungs-Kochzone Durchmesser der runden Kochzonen Energieverbrauch pro Wh/kg 192,9 197,1 190,3 Kochzone Energieverbrauch des Wh/kg 191,3 gesamten Kochfeldes EC Modellnummer GK 977, 31026 Typenbezeichnung GK GK45TEAS/C/F-.1F/U... -
Seite 27: Stichwortverzeichnis
Stichwortverzeichnis Energiesparendes Kochen .... 13 Geeignetes Kochgeschirr .... 13 Anfragen ............31 Kochpause ............. 20 Ankochautomatik .......... 16 Kochzone ............14 Einschalten ......... 16 Kurzanleitung ..........32 Vorzeitig ausschalten...... 16 Anschlussschild ..........10 Äusserer Heizkreis........15 Modellnummer..........2 Bedien- und Anzeigeelemente ....12 Notizen ............ - Seite 28 Wiederherstellfunktion........20 Wischschutz ........... 20 Wo befindet sich das Typenschild? ..10 Zweikreis-/Bräterzone ........15 Äusseren Heizkreis/Zusatzheizkörper ausschalten ........ 15 Äusseren Heizkreis/Zusatzheizkörper einschalten ......... 15...
-
Seite 29: Notizen
Notizen... -
Seite 31: Service & Support
(FN) und die Gerätebezeichnung. Sie finden diese Angaben auf dem Typenschild Ihres Gerätes. Meine Geräteinformationen: FN: ___________________ Gerät: _____________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt auf- nehmen. Vielen Dank. Das Typenschild und das Anschlussschild befinden sich auf der Unterseite des Kochfel- des. Ihr Reparaturauftrag Über die kostenlose Servicenummer 0800 850 850 gelangen Sie direkt an Ihr nächstes... - Seite 32 ▸ Slider der gewünschten Kochzone antippen oder darauf gleiten, um die Leis- tungsstufe einzustellen. Kochzone ausschalten ▸ Auf Slider antippen. Gerät ausschalten ▸ Taste antippen. J976010-R08 V-ZUG AG, Industriestrasse 66, CH-6301 Zug Tel. +41 58 767 67 67, Fax +41 58 767 61 61 info@vzug.com, www.vzug.com Service-Center: Tel. 0800 850 850...
