- Seite 1 Bedienungsanleitung Toptronic Einfach-Slider Glaskeramik-Kochfeld...
- Seite 2 Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Ty- penschild. Diese Bedienungsanleitung gilt für: Produktfamilie GK45TERSC/F/F spez./U 31005 GK45TESC/F/U 97A, 31024 GK45TEBS/C/F/U 039, 31025 GK45TEXSC/F 040, 31027 GK35TESC/F/U 31004 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2015...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Sicherheitshinweise 4 Verwendete Symbole ................. 4 Allgemeine Sicherheitshinweise .............. 5 Gerätespezifische Sicherheitshinweise .......... 6 Gebrauchshinweise.................. 7 2 Entsorgung 10 3 Erste Inbetriebnahme 11 4 Ihr Gerät 12 Geräteübersicht .................. 12 Bedien- und Anzeigeelemente............... 15 Kochgeschirr..................... 16 5 Bedienung 17 Gerät ein- und ausschalten .............. 17 Kochzone einstellen................. 17 Übersicht Leistungsstufen .............. 18 PowerTronic (gilt nur für Typ GK35TES) .......... 19 Kochzone ausschalten ................ 19... -
Seite 4: Sicherheitshinweise Verwendete Symbole
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung ► Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –... -
Seite 5: Allgemeine Sicherheitshinweise
1 Sicherheitshinweise Allgemeine Sicherheitshinweise • Gerät erst nach dem Lesen der Bedienungsanleitung in Be- trieb nehmen. • Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder be- züglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden... -
Seite 6: Gerätespezifische Sicherheitshinweise
1 Sicherheitshinweise Gerätespezifische Sicherheitshinweise • WARNUNG: Ist die Oberfläche gerissen, durchgängige Schä- digung der Materialdicke, ist das Gerät abzuschalten und vom Stromnetz zu trennen, um einen möglichen elektrischen Schlag zu vermeiden. • WARNUNG: Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiss. -
Seite 7: Gebrauchshinweise
1 Sicherheitshinweise Gebrauchshinweise Vor der ersten Inbetriebnahme • Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Ar- beiten von einem konzessionierten Installateur/Elektriker ausführen. Bestimmungsgemässe Verwendung • Das Gerät ist für die Zubereitung von Speisen im Haushalt vorgesehen. Bei zweckentfremdetem Betrieb oder falscher Behandlung kann keine Haftung für eventuelle Schäden übernommen werden. - Seite 8 1 Sicherheitshinweise Vorsicht Verletzungsgefahr • Halten Sie Haustiere vom Gerät fern. Vorsicht Lebensgefahr • Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten. Geräteschäden vermeiden • Bei Überhitzung Kochplatte ausschalten und ganz abkühlen lassen. Kein Geschirr darauf stellen.
- Seite 9 1 Sicherheitshinweise • Ein absolut kratzfestes Glas existiert nicht, selbst bei Saphirglas, welches bei Uhren eingesetzt wird, können Kratzer entstehen. Die verwendete Glas- keramik entspricht der besten auf dem Markt erhältlichen Qualität.
-
Seite 10: Entsorgung
Entsorgung Verpackung Erstickungsgefahr! Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsteile von Kindern fern halten. Das Verpackungsmaterial ist gekennzeichnet und soll dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation ► Stecker aus der Steckdose ziehen bzw. Anschluss von einem Elektriker de- montieren lassen. -
Seite 11: Erste Inbetriebnahme
Erste Inbetriebnahme Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwen- digen Arbeiten von einem konzessionierten Installateur/Elektriker aus- führen. Während den ersten Betriebsstunden einer Kochzone können sich stö- rende Gerüche entwickeln. Dies ist eine normale Erscheinung bei fa- brikneuen Geräten. -
Seite 12: Ihr Gerät
Ihr Gerät Geräteübersicht GK45TESC, GK45TESF, GK45TESU • 1 Zweikreis-Kochzone Ø 175/210 mm • 1 Kochzone Ø 180 mm • 2 Kochzonen Ø 140 mm GK45TEBS, GK45TEBSC, GK45TEBSF, GK45TEBSU • 1 Bräterzone Ø 170/265 mm • 1 Zweikreis-Kochzone Ø 175/210 mm •... - Seite 13 4 Ihr Gerät GK45TEXSC, GK45TEXSF • 1 Zweikreis-Kochzone Ø 140/210 mm • 2 Kochzonen Ø 180 mm • 1 Kochzone Ø 140 mm GK35TESC, GK35TESU, GK35TESF • 1 Zweikreis-Kochzone Ø 175/210 mm • 1 Kochzone Ø 230 mm • 1 Kochzone Ø 140 mm...

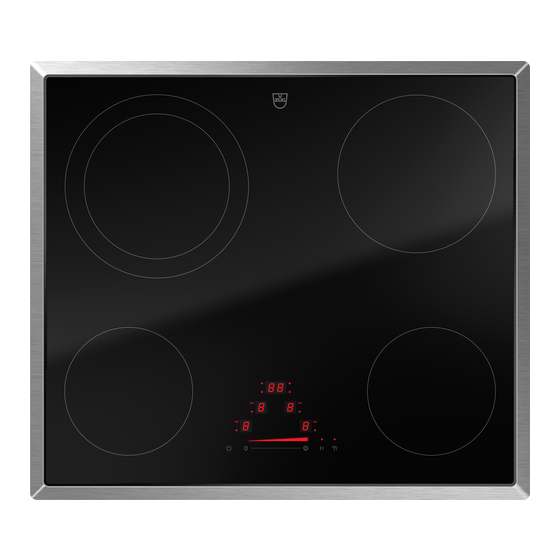

- Seite 14 4 Ihr Gerät GK45TERSC, GK45TERSU, GK45TERSF, GK45TERSF spez. • 1 Bräterzone Ø 175/265 mm • 1 Zweikreis-Kochzone Ø 140/210 mm • 1 Kochzonen Ø 180 mm • 1 Kochzone Ø 140 mm...
-
Seite 15: Bedien- Und Anzeigeelemente
4 Ihr Gerät Bedien- und Anzeigeelemente GK35TE… GK45TE… Tasten Gerät EIN/AUS Slider (Einstellen Leistungsstufe) Zweikreis-Kochzone EIN/AUS, Bräterzone EIN/AUS, PowerTronic EIN/AUS Kochpause EIN/AUS und Wiederherstellfunktion Wischschutz EIN/AUS Kochzone anwählen Einschaltdauer/Timer Anzeigen Leistungsstufe der Kochzone Auswahlpunkt: Kochzone angewählt Bräterzone/Zweikreis-Kochzone aktiviert Einschaltdauer aktiviert Kochzonenzuordnung für die Einschaltdauer Einschaltdauer/Timer Pause aktiviert/Wiederherstellung gespeicherter Einstellungen... -
Seite 16: Kochgeschirr
4 Ihr Gerät Kochgeschirr Geeignetes Kochgeschirr Das Kochgeschirr soll einen stabilen Boden aufweisen. Der Kochgeschirrbo- den muss im erhitzten Zustand eben auf der Kochzone aufliegen. Kochgeschirr aus Metall eignet sich besser als solches aus Glas oder Kera- mik, da die Wärme bei Metall schneller gleichmässig verteilt wird. Kochgeschirrböden aus Aluminium oder Aluminium-Legierungen können hart- näckige Arbeitsspuren auf der Glaskeramik-Oberfläche hinterlassen, die nur schwierig entfernt werden können. -
Seite 17: Bedienung Gerät Ein- Und Ausschalten
Bedienung Gerät ein- und ausschalten Die Bedienung ist für alle Geräte sinngemäss gleich. ► Gerät einschalten: Taste 1 Sekunde gedrückt halten. – In allen Anzeigen der Leistungsstufen blinkt – Falls keine weitere Eingabe erfolgt, schaltet das Gerät nach 10 Sekun- den aus Sicherheitsgründen aus. ►... -
Seite 18: Übersicht Leistungsstufen
5 Bedienung Übersicht Leistungsstufen Leistungsstufe Garverfahren praktische Anwendung Schmelzen, Butter, Schokolade, vorsichtiges Gelatine, Saucen Erwärmen Quellen Reis Fortkochen, Gemüse, Kartoffeln, Saucen, Reduzieren, Obst, Fisch Dünsten Fortkochen, Teigwaren, Suppen, Schmoren Schmorbraten schonendes Braten Rösti, Omeletten, paniertes Bratgut, Bratwürste Braten, Frittieren Fleisch, Pommes frites scharfes Braten, Steaks, schnelles Erhitzen... -
Seite 19: Powertronic (Gilt Nur Für Typ Gk35Tes)
5 Bedienung PowerTronic (gilt nur für Typ GK35TES) Beim Typ GK35TESC/U/F ist die rechte Kochzone (Ø 230 mm) mit der Leis- tungsverstärkung PowerTronic ausgestattet. Ist PowerTronic zugeschaltet, ar- beitet diese Kochzone mit einer extra hohen Leistung. Mit PowerTronic kann z. B. -
Seite 20: Zweikreis-/Bräterzone Ein- Und Ausschalten
5 Bedienung Zweikreis-/Bräterzone ein- und ausschalten Beim Einschalten der Zweikreis-/Bräterzone ist zuerst nur die innere Kochzone A bzw. C eingeschaltet. Der äussere Heizkreis B bzw. der Zusatzheizkörper D kann bei Bedarf zugeschaltet werden. Äusseren Heizkreis/Zusatzheizkörper zuschalten ► Gewünschte Zweikreis-/Bräterzone anwählen. –... -
Seite 21: Ankochautomatik
5 Bedienung Ankochautomatik Überwachen Sie während der Dauer der Ankochautomatik das Gar- gut. Gefahr von Überkochen, Anbrennen und Entzünden! Alle Kochzonen sind mit einer zuschaltbaren Ankochautomatik ausgestattet. Mit dieser Funktion arbeitet eine Kochzone für eine bestimmte Dauer (siehe Tabelle) mit Leistungsstufe . -
Seite 22: Einschaltdauer
5 Bedienung Einschaltdauer Überwachen Sie während der Einschaltdauer das Gargut. Gefahr von Überkochen, Anbrennen und Entzünden! Die Einschaltdauer ermöglicht, dass die Kochzone nach einer eingestellten Dauer (1 – 99 min.) automatisch ausgeschaltet wird. Einschaltdauer einstellen ► Gewünschte Kochzone einstellen. ► Taste der gewünschten Kochzone antippen. - Seite 23 5 Bedienung Einschaltdauer vorzeitig ausschalten ► Taste der gewünschten Kochzone antippen. ► Taste antippen. ► Mit Slider die zweite Ziffer der Einschaltdauer auf stellen. ► Taste antippen. ► Mit Slider die erste Ziffer der Einschaltdauer auf stellen. ► Taste antippen. –...
-
Seite 24: Timer
5 Bedienung 5.10 Timer Der Timer funktioniert wie eine Eieruhr (1 – 99 min.). Er kann nur eingestellt werden, wenn keine Kochzone in Betrieb ist. Bei laufendem Timer kann eine Kochzone in Betrieb genommen werden. Es kann aber keine Einschaltdauer eingestellt werden. Timer einstellen ►... -
Seite 25: Kindersicherung
5 Bedienung Timer vorzeitig ausschalten Falls keine Kochzone in Betrieb ist: ► Gerät ein- und wieder ausschalten. Falls eine Kochzone in Betrieb ist: ► Taste antippen. ► Mit Slider beide Ziffern nacheinander auf stellen. 5.11 Kindersicherung Die Kindersicherung soll ein unbeabsichtigtes Einschalten verhindern. Kindersicherung einschalten ►... -
Seite 26: Wiederherstellfunktion
5 Bedienung Kindersicherung ausschalten ► Gerät einschalten. Keine Kochzone darf in Betrieb sein. ► Tasten gleichzeitig antippen. – Ein Signalton ertönt. ► Taste erneut antippen. – Ein doppelter Signalton ertönt. – In allen Anzeigen der Leistungsstufe blinkt 10 Sekunden lang – Die Kindersicherung ist jetzt ausgeschaltet. 5.12 Wiederherstellfunktion Falls das Gerät versehentlich mit der Taste... -
Seite 27: Kochpause
5 Bedienung 5.13 Kochpause Mit dieser Funktion können alle eingeschalteten Kochzonen bis zu 10 Minuten temporär auf Leistungsstufe geschaltet werden. Der Betrieb kann nach einer Kochpause mit den vorherigen Einstellungen fort- gesetzt werden. ► Taste antippen. – Der Leuchtpunkt der Taste leuchtet. -
Seite 28: Pflege Und Wartung
Pflege und Wartung Das Gerät vorzugsweise erst im kalten Zustand reinigen. Verbrennungsgefahr! Das Kochfeld nach jedem Gebrauch reinigen, so wird das Einbrennen von Speiseresten vermieden. Eingetrockneter und eingebrannter Schmutz benötigt einen höheren Aufwand zum Reinigen. Durch unsachgemässe Behandlung bei der Reinigung können Dekor oder Oberfläche beschädigt werden. -
Seite 29: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn … … das Gerät nicht funktioniert und alle Anzeigen dunkel sind? Mögliche Ursache Behebung • Die Sicherung oder der Si- ► Sicherung ersetzen. cherungsautomat der ► Sicherungsautomaten wieder einschalten. Wohnungs- resp. der Hausinstallation ist defekt. •... - Seite 30 7 Störungen selbst beheben … in der Anzeige abwechselnd blinkt? Mögliche Ursache Behebung • Die automatische Sicher- ► Kochzone bei Bedarf wieder einschalten. heitsabschaltung wurde ausgelöst. Wenn eine Kochzone längere Zeit in Betrieb ist, ohne dass Einstellun- gen verändert werden, schaltet das Gerät die Kochzone automatisch aus.
- Seite 31 7 Störungen selbst beheben … in der Anzeige oder und eine Zahl leuchtet? Mögliche Ursache Behebung • Interner Fehler aufgetre- ► Fehlernummer notieren. ten. ► FN-Nummer des Gerätes notieren, siehe Ty- penschild. ► Service anrufen.
-
Seite 32: Technische Daten
Technische Daten Produktedatenblatt Gemäss EU-Verordnung Nr. 66/2014 Modellnummer GK 039, 31025 Typenbezeichnung GK GK45TEBSC/F/F-.3F/U Anzahl Kochzonen Heiztechnologie Strahlungs-Kochzone Durchmesser der runden Kochzonen Energieverbrauch pro Wh/kg 197,2 191,1 184,8 197,4 Kochzone Energieverbrauch des Wh/kg 192,6 gesamten Kochfeldes EC Modellnummer GK 040, 31027 Typenbezeichnung GK GK45TEXSC/F-.1F, EDFX 7740 in Anzahl Kochzonen... - Seite 33 Kochzonen Energieverbrauch pro Wh/kg 187,5 200,1 190,3 Kochzone Energieverbrauch des Wh/kg 192,6 gesamten Kochfeldes EC Modellnummer GK 31005 Typenbezeichnung GK GK45TERSC/F/F Spez./U Anzahl Kochzonen Heiztechnologie Strahlungs-Kochzone Durchmesser der runden Kochzonen Energieverbrauch pro Wh/kg 182,3 196,7 193,7 196,9 Kochzone Energieverbrauch des...
-
Seite 34: Stichwortverzeichnis
Stichwortverzeichnis Geeignetes Kochgeschirr.... 16 Kochpause..........27 Anfragen............. 39 Kochzone einstellen......... 17 Ankochautomatik........21 Kurzanleitung..........40 Vorzeitig ausschalten ...... 21 Anschlussschild ........11 Modell-Nr............2 Bedien- und Anzeigeelemente ....15 Anzeigen.......... 15 Tasten........... 15 Notizen............36 Einschaltdauer........... 22 Pflege und Wartung ......... 28 Abgelaufen .......... 23 PowerTronic.......... - Seite 35 9 Stichwortverzeichnis Wiederherstellfunktion ......26 Wischschutz..........27 Wo befindet sich das Typenschild? ............... 11 Zweikreis-/Bräterzone ein- und ausschal- ten ............20 Äusseren Heizkreis/Bräterzone aus- schalten......... 20 Äusseren Heizkreis/Zusatzheizkörper zuschalten........ 20...
-
Seite 36: Notizen
Notizen... -
Seite 39: Service & Support
(FN) und die Gerätebezeichnung. Sie finden diese Angaben auf dem Typenschild Ihres Gerätes. Meine Geräteinformationen: FN: ___________________ Gerät: _____________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt auf- nehmen. Vielen Dank. Das Typenschild und das Anschlussschild befinden sich auf der Unterseite des Kochfel- des. Ihr Reparaturauftrag Über die kostenlose Servicenummer 0800 850 850 gelangen Sie direkt an Ihr nächstes... - Seite 40 ► Taste der gewünschten Kochzone antippen. ► Auf Slider antippen. Gerät ausschalten ► Taste antippen. J039010-R07 V-ZUG AG, Industriestrasse 66, CH-6301 Zug Tel. +41 58 767 67 67, Fax +41 58 767 61 61 info@vzug.com, www.vzug.com Service-Center: Tel. 0800 850 850...
