Installationsanleitung

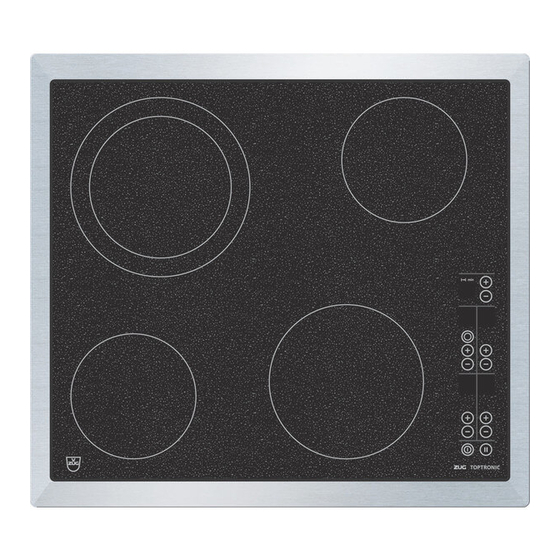

Glaskeramik-Kochfeld Toptronic
Mit Normal-Einbaurahmen
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte
müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für die Modelle:
Typ
Modell-Nr.
GK45TEC
412
GK45TEVC
414
GK45TERC
847
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die NIN und die Brandschutzrichtlinien und deren Be
stimmungen der Vereinigung Kantonaler Feuerversicherungen sowie die Auflagen der zustän
digen feuerpolizeilichen Organe zwingend einzuhalten.
Typenschild
Das Typenschild befindet sich neben dem Anschlussschild.
Das beigepackte zweite Typenschild zugänglich hinter der Front des unten liegenden
A
Einbaumöbels aufkleben.
Mitgeliefertes Installationszubehör
Bezeichnung
Montagewinkel rechts/links
Montagewinkel vorne/hinten, gross
Montagewinkel vorne/hinten, klein
Holzschrauben zu Montagewinkel
Zubehör
Bezeichnung
Thermo-Abschirmblech-Bausatz
Für GK45TEC
Für GK45TERC
Für GK45TEVC
Schnellkleber für den Einbau in Steinabdeckungen
Permabond F246, inkl. Aktivator, Tube à 50 ml. Von Silitech AG, 3008 Bern.
Spannlaschenset
Bemerkungen
Art.-Nr.
H6.2220
nur bei GK45TEVC / GK45TERC
H6.2221
nur bei GK45TEC
H6.2222
Diverse
Art.-Nr.
H6.2540
H6.2534
H6.2541
B11.502
H6.1548
J417.00 6
26.5.08 ITH
Typenschild
Anschlussschild
1/16
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für V-ZUG GK45TEVC
Inhaltszusammenfassung für V-ZUG GK45TEVC
- Seite 1 Das beigepackte zweite Typenschild zugänglich hinter der Front des unten liegenden Einbaumöbels aufkleben. Anschlussschild Mitgeliefertes Installationszubehör Bezeichnung Bemerkungen Art.-Nr. Montagewinkel rechts/links H6.2220 Montagewinkel vorne/hinten, gross nur bei GK45TEVC / GK45TERC H6.2221 Montagewinkel vorne/hinten, klein nur bei GK45TEC H6.2222 Holzschrauben zu Montagewinkel Diverse Zubehör Bezeichnung Art.-Nr.
-
Seite 2: Elektrische Anschlüsse
400 V 3~ 50 Hz 10 A 400 V 2~ 50 Hz 16 A GK45TEVC / GK45TERC 7800 W 400 V 3~ 50 Hz 10 A Das Gerät ist mit einem Anschlusskabel ausgerüstet, welches an eine bauseitige Abzweigdose anzuschliessen ist. Das Anschluss- kabel darf aus wärmetechnischen Gründen nicht ausgewechselt werden. -
Seite 3: Einbau
Installationsanleitung J417.00 6 Glaskeramik-Kochfeld Toptronic 26.5.08 ITH Mit Normal-Einbaurahmen 3/16 Einbau GK45TEC GK45TEVC / GK45TERC Kabellänge 1,5 m Kabellänge 1,5 m GK45TEVC Zentriermarke Mitte Ausschnitt Zentriermarken vorne/hinten Zentriermarke Mitte Ausschnitt GK45TERC Zentriermarken vorne/hinten max. R10 max. R10 anstreben anstreben Spannlaschenset für Einbau-Spezialfälle... - Seite 4 J417.00 6 Glaskeramik-Kochfeld Toptronic 26.5.08 ITH Mit Normal-Einbaurahmen 4/16 Backofen Bauformen: 55–762 / 60–762 GK45TEC GK45TEVC / GK45TERC min. 15 Ausschnitt in der Rückwand, sofern erforderlich ~245 600/550 Backofen mit Verwendung eines Lüftungsgitters (siehe J402.54) Bauformen: 55–600; 60–600 (Kurzbackofen, ohne Schublade) 55–381;...
-
Seite 5: Domaine De Validité
Remarques N° d’art. Equerre de montage à droite/à gauche H6.2220 Equerre de montage à l’avant/à l’arrière, grande seulement avec GK45TEVC / GK45TERC H6.2221 Equerre de montage à l’avant/à l’arrière, petite seulement avec GK45TEC H6.2222 Vis à bois pour équerres de montage... -
Seite 6: Raccordements Électriques
400 V 3~ 50 Hz 10 A 400 V 2~ 50 Hz 16 A GK45TEVC / GK45TERC 7800 W 400 V 3~ 50 Hz 10 A L’appareil est muni d’un câble de raccordement qui est à brancher sur une boîte de dérivation. Le câble de raccordement étant résistant à... - Seite 7 J417.00 6 Champ de cuisson en vitrocéramique Toptronic 26.5.08 ITH Avec cadre d’encastrement normal 7/16 Encastrement GK45TEC GK45TEVC / GK45TERC Longueur du câble 1,5 m Longueur du câble 1,5 m GK45TEVC Marque de centrage pour position de la découpe centrale...
- Seite 8 Champ de cuisson en vitrocéramique Toptronic 26.5.08 ITH Avec cadre d’encastrement normal 8/16 Four Types de construction: 55–762 / 60–762 GK45TEC GK45TEVC / GK45TERC min. 15 Ouverture dans la paroi arrière, si nécessaire ~245 600/550 Four avec utilisation d’une grille d’aération (voir J402.54) Types de construction: 55–600;...
-
Seite 9: Indicazioni Generali
Accessori d’installazione inclusi nella fornitura Denominazione Osservazioni Art n° Angolo di montaggio destra/sinistra H6.2220 Angolo di montaggio anteriore/posteriore, grande soltanto con GK45TEVC / GK45TERC H6.2221 Angolo di montaggio anteriore/posteriore, piccolo soltanto con GK45TEC H6.2222 Viti da legno per gli angoli di montaggio Diversi... - Seite 10 400 V 3~ 50 Hz 10 A 400 V 2~ 50 Hz 16 A GK45TEVC / GK45TERC 7800 W 400 V 3~ 50 Hz 10 A L’apparecchio deve essere equipaggiato con cavo di collegamento per l’allacciamento ad una cassetta di derivazione del com- mittente.
- Seite 11 Istruzioni d’installazione J417.00 6 Piano di cottura in vetroceramica Toptronic 26.5.08 ITH Con telaio normale 11/16 Incasso GK45TEC GK45TEVC / GK45TERC Lunghezza del cavo 1,5 m Lunghezza del cavo 1,5 m GK45TEVC Marca di centraggio per centro ritaglio Marca di centraggio...
- Seite 12 Piano di cottura in vetroceramica Toptronic 26.5.08 ITH Con telaio normale 12/16 Forno Forme costruttive: 55–762 / 60–762 GK45TEC GK45TEVC /GK45TERC min. 15 Ritaglio nella parete posteriore, se necessario ~245 600/550 Forno con uso di una griglia di ventilazione (vedere J402.54) Forme costruttive: 55–600;...
-
Seite 13: General Notes
Connection plate Installation accessories included Designation Remarks Article no. Mounting angle right/left H6.2220 Mounting angle front/rear, large only with GK45TEVC / GK45TERC H6.2221 Mounting angle front/rear, small only with GK45TEC H6.2222 Wood screws for mounting angle Misc. Accessories Designation Article no. -
Seite 14: Electrical Connections
400 V 3~ 50 Hz 10 A 400 V 2~ 50 Hz 16 A GK45TEVC / GK45TERC 7800 W 400 V 3~ 50 Hz 10 A The appliance is equipped with a mains cable that should be connected to a distribution box by the customer. For pyrometric reasons the connection cable is not to be exchanged. - Seite 15 Installation instructions J417.00 6 Glass ceramic hob Toptronic 26.5.08 ITH With normal mounting frame 15/16 Installation GK45TEC GK45TEVC / GK45TERC Cable length 1.5 m Cable length 1.5 m GK45TEVC Centering mark, middle of cut-out Centering marks, front and rear Centering mark,...
- Seite 16 Glass ceramic hob Toptronic 26.5.08 ITH With normal mounting frame 16/16 Oven Types of construction: 55–762 / 60–762 GK45TEC GK45TEVC / GK45TERC min. 15 Cut-out in rear wall, where required ~245 600/550 Oven, using a ventilation mesh (see J402.54) Types of construction: 55–600; 60–600 (short oven, without drawer) 55–381;...
