EdilKamin SALLY series Installations-, Betriebs- Und Wartungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen

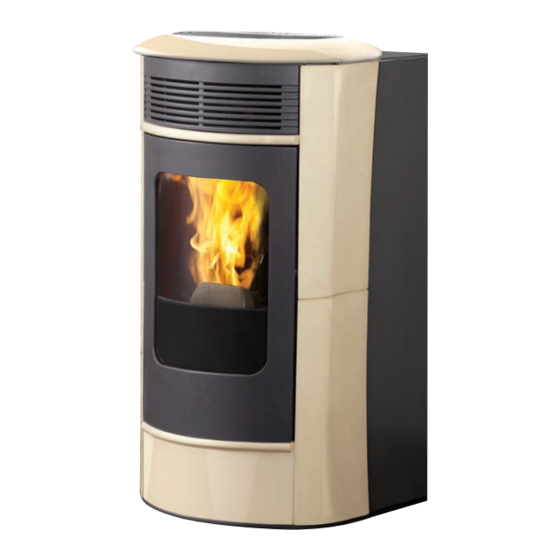

SALLY/SALLY PLUS
I
Installazione, uso e manutenzione
UK
Installation, use and maintenance
F
Installation, usage et maintenance
E
Instalación, uso y mantenimiento
D
Installations-, Betriebs- und Wartungsanleitung
NL
Installatie, gebruik en onderhoud
DK
Installation, brug og vedligeholdelse
P
Instalação, uso e manutenção
- 1
-
pag.
2
pag. 24
pag. 46
pag. 68
pag. 90
pag. 112
pag. 134
pag. 156
Inhaltsverzeichnis
Verwandte Anleitungen für EdilKamin SALLY series
Inhaltszusammenfassung für EdilKamin SALLY series

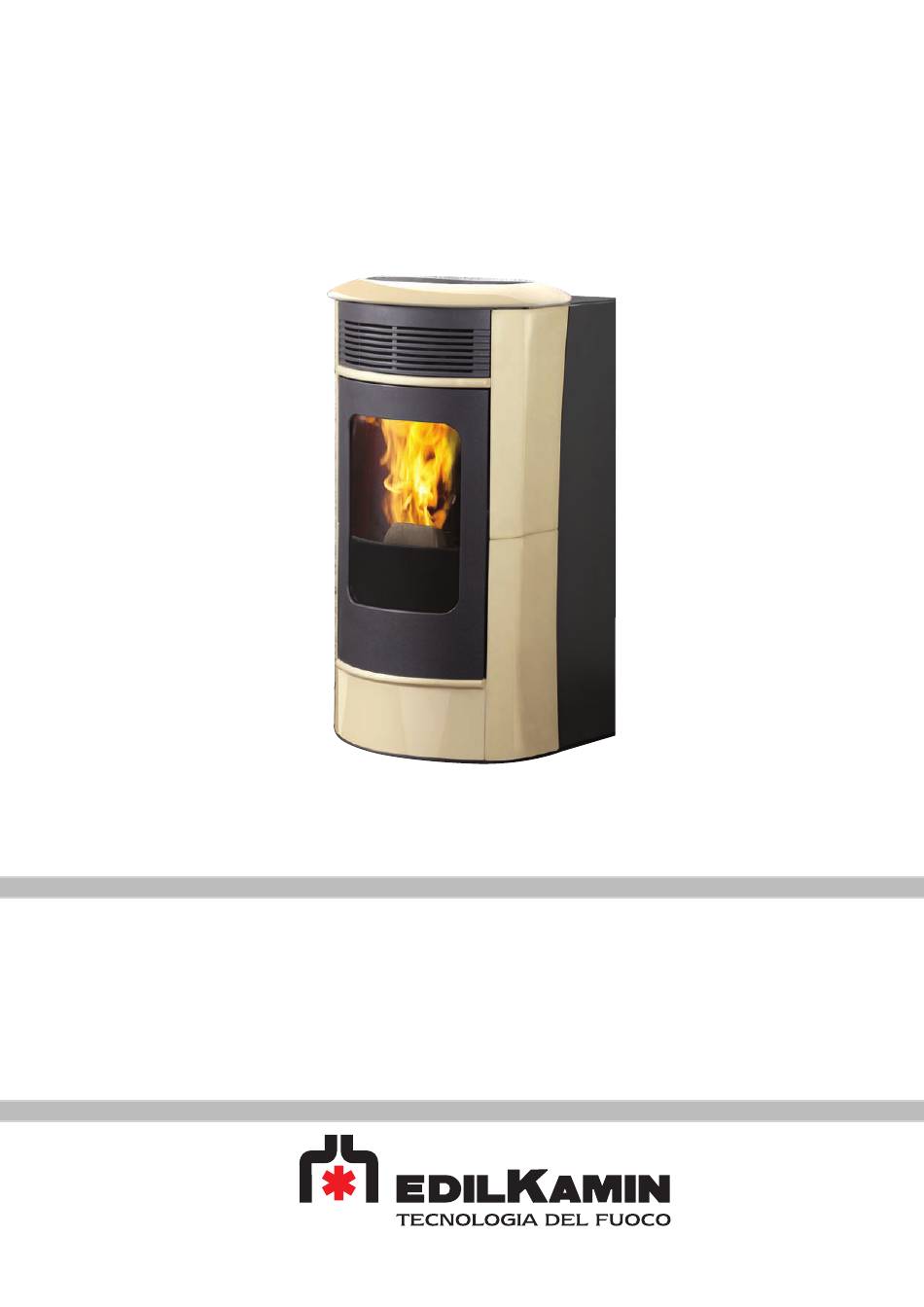

- Seite 1 SALLY/SALLY PLUS Installazione, uso e manutenzione pag. Installation, use and maintenance pag. 24 Installation, usage et maintenance pag. 46 Instalación, uso y mantenimiento pag. 68 Installations-, Betriebs- und Wartungsanleitung pag. 90 Installatie, gebruik en onderhoud pag. 112 Installation, brug og vedligeholdelse pag.
- Seite 90 Anfragen mitgeteilt und für den Fall von etwaigen Wartungseingriffen zur Verfügung gestellt werden; - Die abgebildeten Details sind graphisch und geometrisch unverbindlich. Hiermit erklärt die Firma EDILKAMIN S.p.A., Firmensitz in Via Vincenzo Monti 47 - 20123 Mailand - Steuernummer und USt-Nr. P.IVA 00192220192 erklärt hiermit eigenverantwortlich, dass:...
-
Seite 91: Sicherheitshinweise
• Keine Wäsche zum Trocknen direkt auf den Ofen legen. Etwaige Wäscheständer oder Ähnliches müssen in einem Si- cherheitsabstand vom Ofen aufgestellt werden (Brandgefahr). • Sicherstellen, dass der Heizofen durch ein von Edilkamin zugelassenes CAT (Technisches Kundendienst-Center) gemäß den Angaben in diesem Datenblatt, die zudem für die Vali- dierung der Garantie unverzichtbare Voraussetzungen sind, aufgestellt und eingeschaltet wird. - Seite 92 ABMESSUNGEN VORDERSEITE RÜCKSEITE Ø 40 mm Ø 100 mm Warmluft Brennluft Kanalisierung Ø 80 mm Rauchabzug SEITE GRUNDRISS Ø 80 mm Rauchabzug - 92 - 92...
-
Seite 93: Serieller Port
MERKMALE • ELEKTROAPPARATE LEONARDO ist ein Sicherheits- und Regelsystem der Verbrennung, das unter jeder Bedingung einen ® optimalen Betrieb gewährleistet dank zweier Sensoren, die den Druckpegel in der Verbrennungskam- mer und die Rauchgastemperatur messen. Die Messung und die daraus folgende Optimierung der beiden Parameter erfolgt ständig, sodass even- tuelle Betriebsstörungen in Echtzeit behoben werden können. -
Seite 94: Technische Daten Für Die Bemessung Des Rauchabzugs
(Vor Wartungsmaßnahmen stets bedenken, die Stromversorgung zu trennen) Bei den oben genannten Daten handelt es sich um Richtwerte. EDILKAMIN s.p.a. behält sich das Recht vor, die Produkte ohne Vorankündigung und nach eigenem Ermessen zu ändern. NUR IN DEUTSCHLAND Die Geräte können in Mehrfachbelegung an einen Schornstein angeschlossen werden, wenn die geltenden Vorschriften der DIN-... -
Seite 95: Installation
überprüfen. Eine nicht wirksame Erdung führt zu einem Alle Rohrabschnitte müssen inspizierbar sein. Die Schornstei- fehlerhaften Betrieb, für den Edilkamin keine Haftung über- ne und die Rauchabzüge, an die Festbrennstoff-Verbraucher angeschlossen sind, sind ein Mal im Jahr zu reinigen (prüfen, nimmt. -
Seite 96: Montage Der Verkleidungen
MONTAGE DER VERKLEIDUNGEN 1) VERSION MIT SEITENWÄNDEN UND Abb. 1 OBERTEIL AUS KERAMIK Abb. 1 Der Ofen wird mit folgenden äußeren, bereits montierten Bau- teilen geliefert (Abb. 1): • Metall-Seitenwände (A-B) • Metall-Rahmen für die Befestigung der Seitenelemente aus Keramik (C) •... - Seite 97 MONTAGE DER VERKLEIDUNGEN Abb. 4 Abb. 4 Auf der Rückseite der unteren Keramikblende (G) die Befesti- gungsfedern (G1) mithilfe der vorgesehenen Bohrungen und der mitgelieferten 4 Schrauben M4 anbringen. Hinweis: Die Federn müssen mit dem Anschlag nach außen montiert werden, wie in Abb. 4 gezeigt ist. Abb.
- Seite 98 MONTAGE DER VERKLEIDUNGEN Abb. 7 Abb. 7 Leicht die 2 mitgelieferten gerändelten Stifte M4 an der Rückseite des oberen Keramikelements anziehen (H). Abb. 8 Abb. 8 Die Tür öffnen und in die Schlitzöffnungen an der oberen Me- tallblende (E) das obere Keramikelement (H) mit den gerändel- ten Stiften stecken und manuell festziehen.
- Seite 99 MONTAGE DER VERKLEIDUNGEN 2) VERSION MIT SEITENWÄNDEN AUS Abb. 10 STAHL UND PROFILEN SOWIE OBERTEIL AUS KERAMIK Abb. 10 Der Ofen wird mit (Abb. 1) bereits montierten Metall- Seitenwänden (A-B) und unterer/oberer Metallfront (D - E) geliefert. Die nachstehend aufgeführten Teile sind hingegen separat verpackt.
-
Seite 100: Anschluss Raubauslass Oben
INSTALLATION RAUCHAUSLASS SALLY ist für den Anschluss des Rauchauslassrohres an der Rück- und Oberseite vorgesehen. Der Heizofen ist für den Rauchauslass an der Rückseite konfi- guriert (Abb. 13) . ANSCHLUSS RAUBAUSLASS OBEN Abb. 13-14 • Die rechte Seitenwand (A - Abb. 11) durch Lockern der drei Schrauben (V) an der Ofenrückseite abnehmen. -
Seite 101: Kanalisierung Der Warmluft
KANALISIERUNG DER WARMLUFT UMBAUSATZ VON SALLY AUF SALLY PLUS (optional cod. 758510) “Um die Warmluft zusätzlich zum Aufstellungsraum auch in andere Räume des Hauses/der Wohnung leiten zu können, müssen die folgenden Komponenten angebracht werden. - Nr. 1 Zentrifugalventilator (A) - Nr.1 Rohr zur Kanalisierung mit Flanschanschluss (B) - Nr. - Seite 102 KANALISIERUNG DER WARMLUFT SET 11 BIS (Cod. 645710) ZUR KANALISIERUNG DER WARMLUFT IN EINEN ENTFERNTEREN RAUM, ZUSÄTZLICH ZUM OFENAUFSTELLUNGSRAUM SOLUZIONE 2 PER 1 LOCALE REMOTO Schachtel kit 11bis Rohr Ø 10 Abschlussstutzen Wandrosette Rohrhülse SOLUZI Befestigungsschrauben Rohrhülse PER 1 L kit 11bis Befestigungsschelle Rohr Rohrmanschette...
-
Seite 103: Pellets-Behälter Befüllen
Ausfall durch Verstopfung; Verschmutzung der Scheibe; die durch Laboruntersuchungen festgestellt werden kann, Verbrennungsrückstände, usw. Eine einfache Sichtprüfung des bewirkt den Verfall der Garantie. Edilkamin hat seine Erzeu- Pellet kann Aufschluss über dessen Qualität geben. Gute Qualität: Glatt, regelmäßige Länge, wenig staubig. -
Seite 104: Gültig Nur Für Sally Plus
Taste wieder aktiv. dienst eingebaut werden muss. Um die Kanalisierungsverwaltung durch externen Bedienteil (z.B. Raum Chronothermostat) zu aktivieren, visualisiert als “SET ESTERNO”, wird ein optionalen Verbindungskabel benötigt (cod. 640560) ) der vom Edilkamin Kundendienst eingebaut werden muss. - 104 - 104... -
Seite 105: Leistungseinstellung
GEBRAUCHSANWEISUNGEN Befüllung der Förderschnecke NUR MIT DER FUNKSTEUERUNG AUSZUFÜHRENDE BEDIENUNGEN Beim ersten Gebrauch oder bei völliger Entleerung des Pellet- Einstellung der Uhr behälters müssen zur Befüllung der Förderschnecke Durch 2 Sekunden langes Drücken der Taste “M“ gelangt man gleichzeitig die Tasten „+“ und „-“ der Funksteuerung einige zum Menü... - Seite 106 Automatik-Betrieb, wechselt man beim Drücken des roten erreicht, wenn vor jedem neuen Befüllen regelmäßig auf null Knopfes von 5°C zu 30°C. gesetzt wird. Edilkamin haftet in keiner Weise für Abweichun- gen von diesen Angaben (dies kann von äußeren Einflüssen abhängen).
-
Seite 107: Tägliche Wartung
WARTUNG Vor der Durchführung von Wartungsmaßnahmen muss das Abb. A Gerät vom Stromversorgungsnetz getrennt werden. Eine regelmäßige Wartung ist die Grundlage des guten Betriebs des Ofens EINE MANGELHAFTE WARTUNG gestattet dem Ofen keinen ordnungsgemäßen Betrieb. Etwaige Störungen aufgrund einer mangelhaften Wartung führen zum Verfall der Garantie. - Seite 108 WARTUNG JÄHRLICHE WARTUNG (Aufgabe des CAT – techni- schen Kundendienstes) Maßnahmen: • Allgemeine Innen- und Außenreinigung • Sorgfältige Reinigung der Austauschrohre im Inneren des Luf- tautrittsgitters, das sich vorne an der Oberseite des Ofens befindet • Sorgfältige Reinigung und Entkrustung des Tiegels und des entsprechenden Tiegelraums •...
- Seite 109 MÖGLICHE PROBLEME Im Fall von Störungen hält der Ofen automatisch an, indem er den Abstellvorgang ausführt und auf dem Display wird der Grund für die Störung angezeigt (siehe Meldungen weiter unten). Während der Phase wegen Ausfalls niemals den Netzstecker ziehen. Für den Fall des erfolgten Ausfalls ist für den erneuten Start des Ofen erforderlich, dass die Abschaltprozedur (600 Sekunden mit Tonzeichen) abgewartet wird und anschließend die Taste gedrückt wird.
- Seite 110 MÖGLICHE PROBLEME 7) Anzeige: Check button (Meldet eine Störung der Not-Aus-Taste) Maßnahmen: • den Zustand der Taste und deren Verbindungskabel zur Steckkarte überprüfen (Händler). 8) Anzeige: “Batterie leerPrüf” Störung: Das Signal leuchtet auf, obwohl der Ofen weiter läuft Maßnahmen: • Die Notstrombatterie der Leiterplatte muss ersetzt werden (Händler). Es wird darauf hingewiesen, dass es sich um ein Verschleißteil handelt, das nicht durch die Garantie abgedeckt ist.
-
Seite 111: Daran Denken, Den Tiegel Vor Jedem Anzünden Zu Saugen
CHECKLISTE Mit dem vollständigen Lesen der technischen Beschreibung zu ergänzen Einbau und Inbetriebnahme • Inbetriebnahme durch ein zugelassenes Servicecenter, das die Garantie ausgestellt hat • Belüftung des Raums • Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Ofens • Der Rauchabzug weist auf: höchstens 3 Kurven höchstens 2 Meter in der Waagerechten •... - Seite 178 w w w . e d i l k a m i n . c o m cod. 941156 12.17/E - 178...
