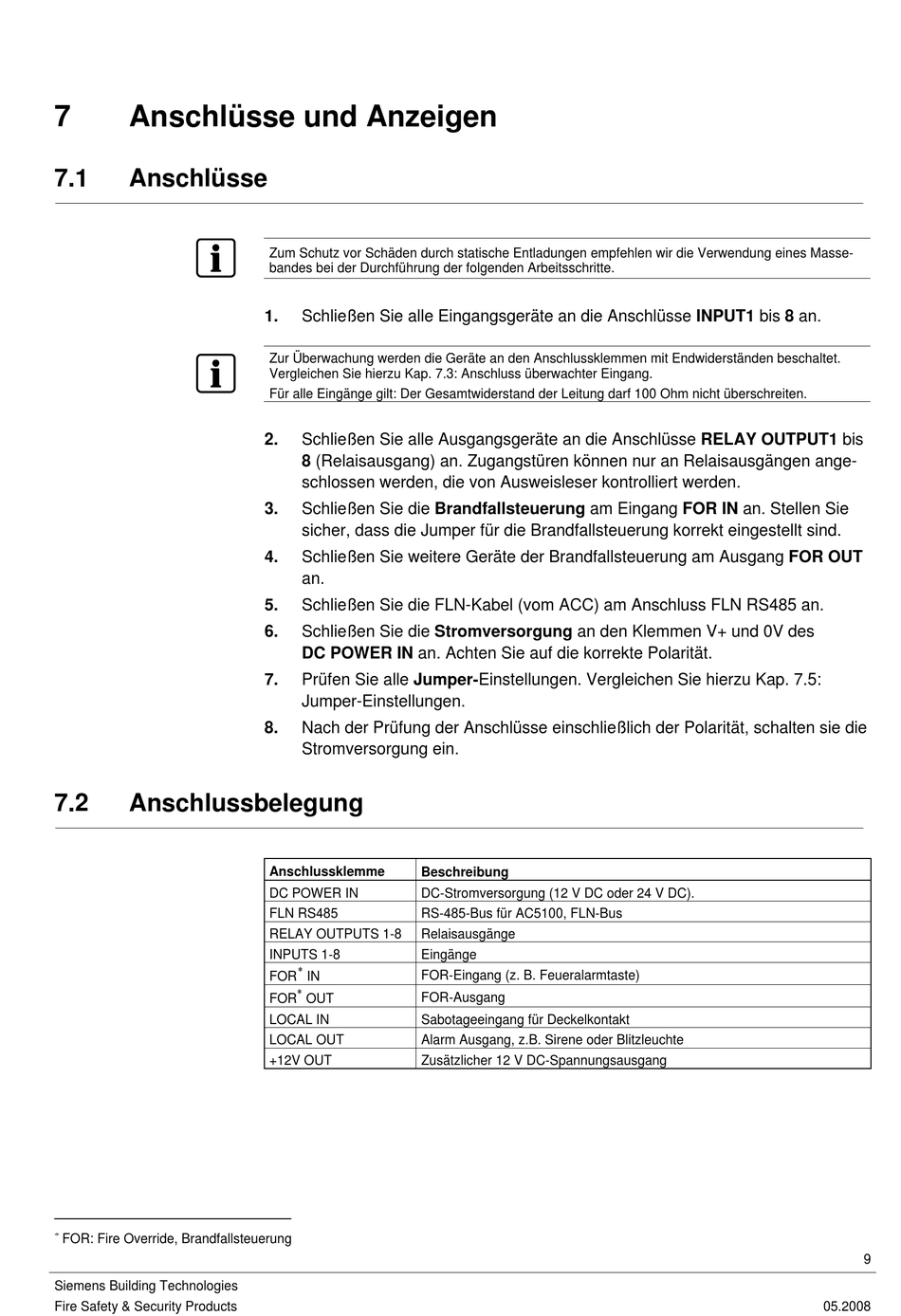

Anschlüsse und Anzeigen
7.1
Anschlüsse
7.2
Anschlussbelegung
∗
FOR: Fire Override, Brandfallsteuerung
Siemens Building Technologies
Fire Safety & Security Products
Zum Schutz vor Schäden durch statische Entladungen empfehlen wir die Verwendung eines Masse-
bandes bei der Durchführung der folgenden Arbeitsschritte.
1.
Schließen Sie alle Eingangsgeräte an die Anschlüsse INPUT1 bis 8 an.
Zur Überwachung werden die Geräte an den Anschlussklemmen mit Endwiderständen beschaltet.
Vergleichen Sie hierzu Kap. 7.3: Anschluss überwachter Eingang.
Für alle Eingänge gilt: Der Gesamtwiderstand der Leitung darf 100 Ohm nicht überschreiten.
2.
Schließen Sie alle Ausgangsgeräte an die Anschlüsse RELAY OUTPUT1 bis
8 (Relaisausgang) an. Zugangstüren können nur an Relaisausgängen ange-
schlossen werden, die von Ausweisleser kontrolliert werden.
3.
Schließen Sie die Brandfallsteuerung am Eingang FOR IN an. Stellen Sie
sicher, dass die Jumper für die Brandfallsteuerung korrekt eingestellt sind.
4.
Schließen Sie weitere Geräte der Brandfallsteuerung am Ausgang FOR OUT
an.
5.
Schließen Sie die FLN-Kabel (vom ACC) am Anschluss FLN RS485 an.
6.
Schließen Sie die Stromversorgung an den Klemmen V+ und 0V des
DC POWER IN an. Achten Sie auf die korrekte Polarität.
7.
Prüfen Sie alle Jumper-Einstellungen. Vergleichen Sie hierzu Kap. 7.5:
Jumper-Einstellungen.
8.
Nach der Prüfung der Anschlüsse einschließlich der Polarität, schalten sie die
Stromversorgung ein.
Anschlussklemme
Beschreibung
DC POWER IN
DC-Stromversorgung (12 V DC oder 24 V DC).
FLN RS485
RS-485-Bus für AC5100, FLN-Bus
RELAY OUTPUTS 1-8
Relaisausgänge
INPUTS 1-8
Eingänge
∗
FOR-Eingang (z. B. Feueralarmtaste)
FOR
IN
∗
FOR-Ausgang
FOR
OUT
LOCAL IN
Sabotageeingang für Deckelkontakt
LOCAL OUT
Alarm Ausgang, z.B. Sirene oder Blitzleuchte
+12V OUT
Zusätzlicher 12 V DC-Spannungsausgang
