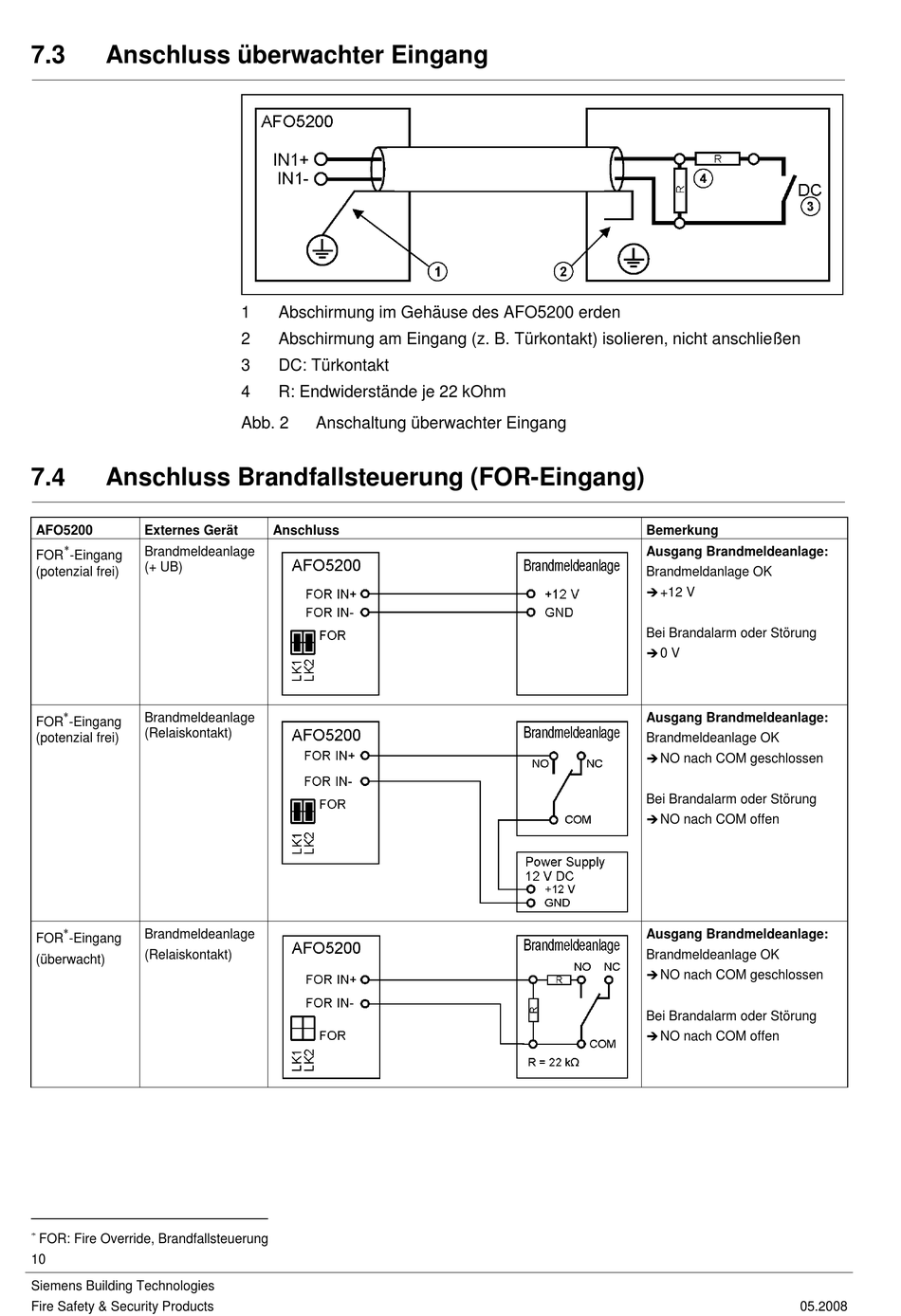

7.3
Anschluss überwachter Eingang
7.4
Anschluss Brandfallsteuerung (FOR-Eingang)
AFO5200
Externes Gerät
∗
Brandmeldeanlage
FOR
-Eingang
(+ UB)
(potenzial frei)
∗
Brandmeldeanlage
FOR
-Eingang
(Relaiskontakt)
(potenzial frei)
∗
Brandmeldeanlage
FOR
-Eingang
(Relaiskontakt)
(überwacht)
∗
FOR: Fire Override, Brandfallsteuerung
10
Siemens Building Technologies
Fire Safety & Security Products
1
Abschirmung im Gehäuse des AFO5200 erden
2
Abschirmung am Eingang (z. B. Türkontakt) isolieren, nicht anschließen
3
DC: Türkontakt
4
R: Endwiderstände je 22 kOhm
Abb. 2
Anschaltung überwachter Eingang
Anschluss
Bemerkung
Ausgang Brandmeldeanlage:
Brandmeldanlage OK
+12 V
Bei Brandalarm oder Störung
0 V
Ausgang Brandmeldeanlage:
Brandmeldeanlage OK
NO nach COM geschlossen
Bei Brandalarm oder Störung
NO nach COM offen
Ausgang Brandmeldeanlage:
Brandmeldeanlage OK
NO nach COM geschlossen
Bei Brandalarm oder Störung
NO nach COM offen
05.2008
