3

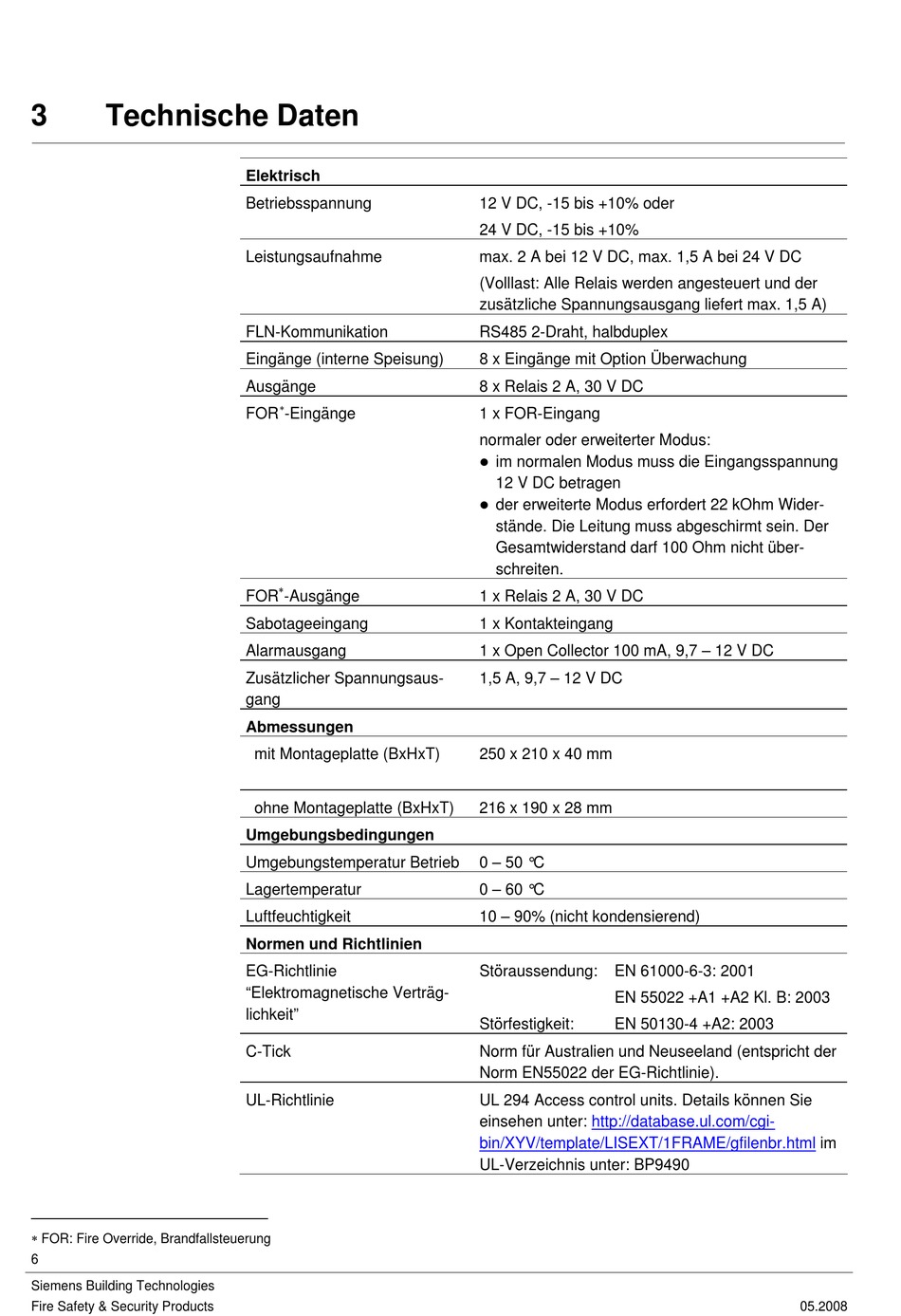

Technische Daten
∗ FOR: Fire Override, Brandfallsteuerung
6
Siemens Building Technologies
Fire Safety & Security Products
Elektrisch
Betriebsspannung
Leistungsaufnahme
FLN-Kommunikation
Eingänge (interne Speisung)
Ausgänge
∗
FOR
-Eingänge
∗
FOR
-Ausgänge
Sabotageeingang
Alarmausgang
Zusätzlicher Spannungsaus-
gang
Abmessungen
mit Montageplatte (BxHxT)
ohne Montageplatte (BxHxT)
Umgebungsbedingungen
Umgebungstemperatur Betrieb
Lagertemperatur
Luftfeuchtigkeit
Normen und Richtlinien
EG-Richtlinie
"Elektromagnetische Verträg-
lichkeit"
C-Tick
UL-Richtlinie
12 V DC, -15 bis +10% oder
24 V DC, -15 bis +10%
max. 2 A bei 12 V DC, max. 1,5 A bei 24 V DC
(Volllast: Alle Relais werden angesteuert und der
zusätzliche Spannungsausgang liefert max. 1,5 A)
RS485 2-Draht, halbduplex
8 x Eingänge mit Option Überwachung
8 x Relais 2 A, 30 V DC
1 x FOR-Eingang
normaler oder erweiterter Modus:
im normalen Modus muss die Eingangsspannung
12 V DC betragen
der erweiterte Modus erfordert 22 kOhm Wider-
stände. Die Leitung muss abgeschirmt sein. Der
Gesamtwiderstand darf 100 Ohm nicht über-
schreiten.
1 x Relais 2 A, 30 V DC
1 x Kontakteingang
1 x Open Collector 100 mA, 9,7 – 12 V DC
1,5 A, 9,7 – 12 V DC
250 x 210 x 40 mm
216 x 190 x 28 mm
0 – 50 °C
0 – 60 °C
10 – 90% (nicht kondensierend)
Störaussendung:
EN 61000-6-3: 2001
EN 55022 +A1 +A2 Kl. B: 2003
Störfestigkeit:
EN 50130-4 +A2: 2003
Norm für Australien und Neuseeland (entspricht der
Norm EN55022 der EG-Richtlinie).
UL 294 Access control units. Details können Sie
einsehen unter:
http://database.ul.com/cgi-
bin/XYV/template/LISEXT/1FRAME/gfilenbr.html
UL-Verzeichnis unter: BP9490
im
05.2008
