Seite 3: Inhaltsverzeichnis
Montage ....................8 Anschlüsse und Anzeigen ..............9 Anschlüsse....................9 Anschlussbelegung ...................9 Anschluss überwachter Eingang.............10 Anschluss Brandfallsteuerung (FOR-Eingang)........10 Jumper-Einstellungen ................12 Anzeige ....................13 Empfohlene Kabelspezifikationen............14 Programmierung und Herunterladen der Firmware ......14 Entsorgung ....................15 10.1 Entsorgungsnachweis................15 Siemens Building Technologies Fire Safety & Security Products 05.2008... - Seite 4 Siemens Building Technologies Fire Safety & Security Products 05.2008...
-
Seite 5: Produktbeschreibung

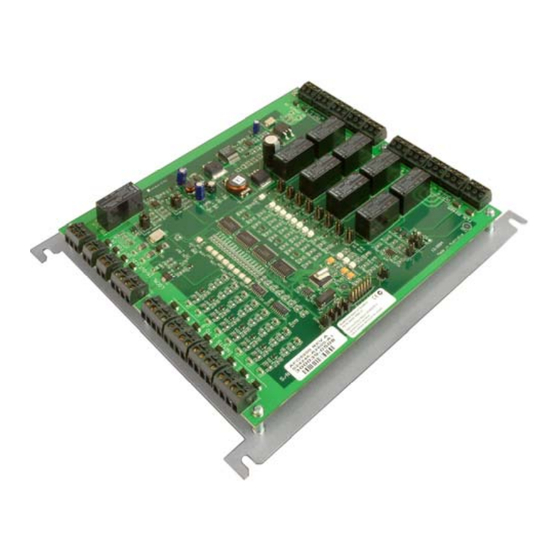

Produktbeschreibung Bei dem AFO5200 handelt es sich um ein Eingangs-/Ausgangsmodul in einer Sie- mens-Zutrittskontroll- und Sicherheitslösung, als Schnittstelle zwischen Eingangs- und Ausgangsgeräten und einem ACC (Advanced Central Controller). Sicherheit Für Sach- oder Personenschäden, die durch unsachgemäßen Gebrauch oder ACHTUNG durch Missachtung dieser Sicherheitshinweise entstehen, wird jegliche Haftung abgelehnt. -
Seite 6: Technische Daten
Norm für Australien und Neuseeland (entspricht der Norm EN55022 der EG-Richtlinie). UL-Richtlinie UL 294 Access control units. Details können Sie einsehen unter: http://database.ul.com/cgi- bin/XYV/template/LISEXT/1FRAME/gfilenbr.html UL-Verzeichnis unter: BP9490 ∗ FOR: Fire Override, Brandfallsteuerung Siemens Building Technologies Fire Safety & Security Products 05.2008... -
Seite 7: Abmessungen
Gewicht AFO5200 S24246-A2600-A1 Eight Input Output Module 0,7 kg Lieferumfang 1 x AFO5200 auf Montageplatte 1 x Beipack Widerstände für überwachte Eingänge 1 x Installation manual english 1 x Installationsanleitung deutsch Siemens Building Technologies Fire Safety & Security Products 05.2008... -
Seite 8: Montage
Montagelöcher ggf. auf der Rückwand des Gehäuses und fahren Sie mit Schritt 3 fort. Befestigen Sie das AFO5200 an allen vier Montagepositionen. Legen Sie zu diesem Zeitpunkt noch keine Spannung an das AFO5200 oder Warnung daran angeschlossene Komponenten an. -
Seite 9: Anschlüsse Und Anzeigen
∗ FOR-Eingang (z. B. Feueralarmtaste) ∗ FOR-Ausgang LOCAL IN Sabotageeingang für Deckelkontakt LOCAL OUT Alarm Ausgang, z.B. Sirene oder Blitzleuchte +12V OUT Zusätzlicher 12 V DC-Spannungsausgang ∗ FOR: Fire Override, Brandfallsteuerung Siemens Building Technologies Fire Safety & Security Products 05.2008... -
Seite 10: Anschluss Überwachter Eingang
Anschluss überwachter Eingang Abschirmung im Gehäuse des AFO5200 erden Abschirmung am Eingang (z. B. Türkontakt) isolieren, nicht anschließen DC: Türkontakt R: Endwiderstände je 22 kOhm Abb. 2 Anschaltung überwachter Eingang Anschluss Brandfallsteuerung (FOR-Eingang) AFO5200 Externes Gerät Anschluss Bemerkung ∗ Brandmeldeanlage... - Seite 11 Die folgende Abbildung zeigt ein Beispiel der Brandfallsteuerung für die Verkabe- lung eines Türschlosses im ausfallsicheren Betrieb. Siemens Building Technologies Fire Safety & Security Products 05.2008...
-
Seite 12: Jumper-Einstellungen
Eingang hat keine Auswirkung auf die Relais. FOR Betrieb Aus FOR Betrieb Ein RESET (ZURÜCKSETZEN) – Neustart AFO5200 unter Beibehaltung der Firmware zurücksetzen: Stromversorgung für eine Sekunden unterbrechen oder – LK9 stecken bis die LED ACTIVITY erlischt, dann wieder entfernen. -
Seite 13: Anzeige
LED aktiv: Stromversorgung in Ordnung ACTIVITY / Betriebs-LED 1. Schnell blinkend: Keine Firmware geladen. 2. Langsam blinkend (ca. einmal je Sekunde): Firmware ist geladen. LED blinkt: AFO5200 sendet Daten an den AC5100. OUT1-8 LED aktiv: Relais aktiv (grüne LED aktiv – Relais aktiv). IN1-8, Status der Eingänge... -
Seite 14: Empfohlene Kabelspezifikationen
Polyethylen Ohne Abschirmung V DC) Programmierung und Herunterladen der Firmware Das AFO5200 wird mithilfe der SiPass-Software über den AC5100 oder über den „FLN-Konfigurator“ programmiert. Weitere Informationen finden Sie im entspre- chenden Benutzerhandbuch. Siemens Building Technologies Fire Safety & Security Products... -
Seite 15: Entsorgung
Elektro- und Elektronikgeräte. Ausführlichere Informationen zur Entsorgung Ihrer Altgeräte erhalten Sie bei Ihrer Kommune, Ihrem Müllentsorgungsdienst oder dem Fachhändler, bei dem Sie das Produkt erworben haben. 10.1 Entsorgungsnachweis Ein Entsorgungsnachweis ist nicht erforderlich. Siemens Building Technologies Fire Safety & Security Products 05.2008... - Seite 16 Siemens Building Technologies Fire Safety & Security Products 05.2008...
- Seite 17 Siemens Building Technologies Fire Safety & Security Products 05.2008...
- Seite 18 Siemens Building Technologies Fire Safety & Security Products 05.2008...
- Seite 20 Herausgegeben von © 2008 Copyright by Siemens Building Technologies Siemens Building Technologies AG Fire & Security Products GmbH & Co. oHG D-76181 Karlsruhe Liefermöglichkeiten und technische Änderungen vorbehalten. www.sbt.siemens.com Dokument Nr. A24205-A335-A263 Ausgabe 05.2008...
