Anschlussplan - Lenze i950 Montageanleitung

Elektrische Installation
Funktionale Sicherheit
Extended Safety

Anschlussplan

①
K
L

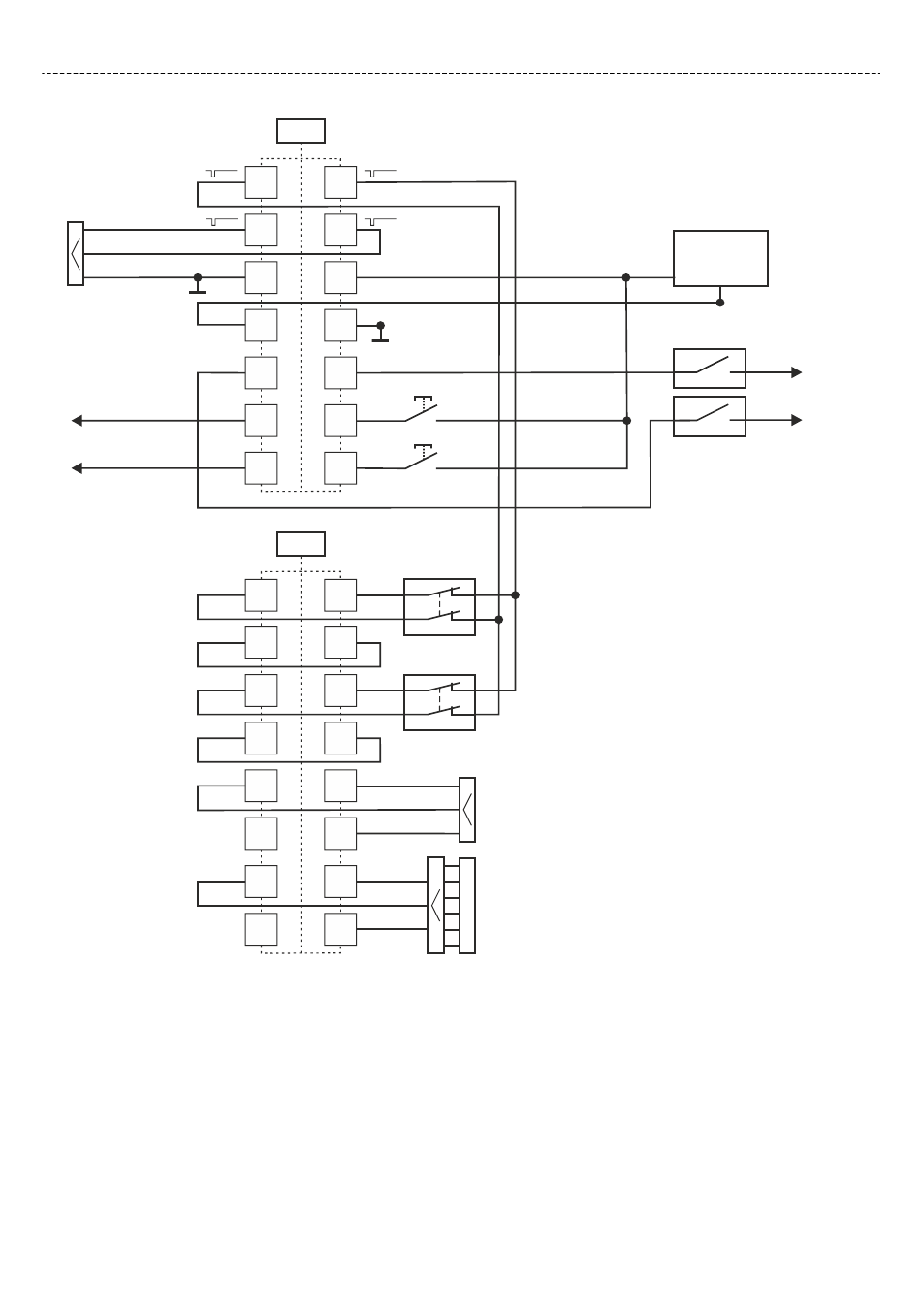

Abb. 3: Schaltungsbeispiel
58
X82
CLA CLB
O1A O1B
GS 24S
GS GSI
IRS IRL
AIS AIS
AIE AIE
X83
I1A I1B
GS GI1
I2A
I2B
GS GI2
I3A I3B
GS GI3
I4A I4B
GS GI4
⑤
⑥
S1
S2
S3
S4
②
24 V ext.
③
SHOM
④
SHOM
