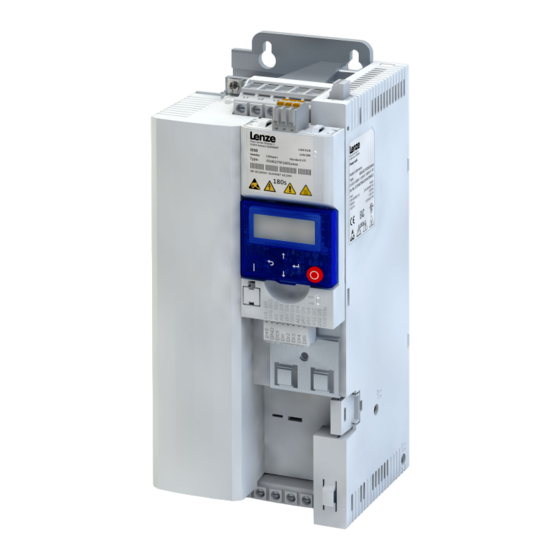

- Seite 1 Montage- und Einschaltanleitung | Mounting and switch-on instructions i500 Inverter i550-Cabinet 3 ... 22 kW i500 Inverter i550-Cabinet 3 ... 22 kW...
- Seite 3 Montage- und Einschaltanleitung | Mounting and switch-on instructions DE - Inverter i550-Cabinet EN - Inverter i550-Cabinet...
-
Seite 5: Inhaltsverzeichnis
Inhalt Inhalt Über dieses Dokument Schreibweisen und Konventionen Sicherheitshinweise Grundlegende Sicherheitsmaßnahmen Restgefahren Bestimmungsgemäße Verwendung Produktinformation Ausstattung Die Benennung des Produktes Montage/ Installation Mechanische Installation Abmessungen 3 kW ... 5.5 kW 7.5 kW ... 11 kW 15 kW ... 22 kW Elektrische Installation Wichtige Hinweise 3-phasiger Netzanschluss 230/240 V... - Seite 6 Inhalt Technische Daten Normen und Einsatzbedingungen Konformitäten/Approbationen Personenschutz und Geräteschutz Angaben zur EMV Motoranschluss Umweltbedingungen Netzbedingungen 3-phasiger Netzanschluss 230/240 V Bemessungsdaten 3-phasiger Netzanschluss 400 V Bemessungsdaten...
-
Seite 7: Über Dieses Dokument
WARNUNG! Lesen Sie vor der Installation und Inbetriebnahme sorgfältig diese Dokumentation. ▶ Beachten Sie die Sicherheitshinweise! Informationen und Hilfsmittel rund um die Lenze-Produkte finden Sie im Internet: http://www.lenze.com à Download Schreibweisen und Konventionen Zur Unterscheidung verschiedener Arten von Informationen werden in diesem Dokument Konventionen ver- wendet. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Grundlegende Sicherheitsmaßnahmen Sicherheitshinweise Wenn Sie die folgenden grundlegenden Sicherheitsmaßnahmen und Sicherheitshinweise missachten, kann dies zu schweren Personenschäden und Sachschäden führen! Beachten Sie die spezifischen Sicherheitshinweise in den anderen Abschnitten! Grundlegende Sicherheitsmaßnahmen • Das Produkt ausschließlich bestimmungsgemäß verwenden. • Das Produkt niemals trotz erkennbarer Schäden in Betrieb nehmen. •... -
Seite 9: Restgefahren
Sicherheitshinweise Restgefahren Restgefahren Auch wenn gegebene Hinweise beachtet und Schutzmaßnahmen angewendet werden, können Restrisiken verbleiben. Die genannten Restgefahren muss der Anwender in der Risikobeurteilung für seine Maschine/Anlage berück- sichtigen. Nichtbeachtung kann zu schweren Personenschäden und Sachschäden führen! Produkt Beachten Sie die Warnschilder auf dem Produkt! Symbol Beschreibung Elektrostatisch gefährdete Bauelemente:... -
Seite 10: Bestimmungsgemäße Verwendung
Im Wohnbereich kann das Produkt EMV-Störungen verursachen. Der Betreiber ist für die Durchführung von Entstörmaßnahmen verantwortlich. • Das Produkt darf nur mit Motoren betrieben werden, die für den Betrieb mit Invertern geeignet sind. • L-force-Motoren von Lenze erfüllen diese Anforderung. • Ausnahme: Motoren m240 sind ausschließlich für den Netzbetrieb bestimmt. -
Seite 11: Produktinformation
Produktinformation Ausstattung Produktinformation Ausstattung Netzanschluss X100 PE-Anschluss Relaisausgang X9 Netzwerk X2xx Op on Status-LEDs Netzwerk Schirmauflage CANopen/Modbus DIP-Schalter Baudrate und Busadresse Schni stelle X16 (CANopen/Modbus/PROFIBUS) Diagnosemodul Speichermodul X20 Status-LEDs Inverter Steuerklemmen X3 Standard I/O oder Applica on I/O Schirmauflage Steueranschlüsse IT-Schraube Sicherheitsmodul X1 Steckplatz... -
Seite 12: Die Benennung Des Produktes
Produktinformation Die Benennung des Produktes Die Benennung des Produktes In Tabellen werden die ersten 9 Stellen des jeweiligen Produktcodes verwendet, um die Produkte zu identifi- zieren: Produktcode I 5 5 A E □□□ □ 1 □ □ □ □ □□□□ Produktart Inverter Produktfamilie... -
Seite 13: Montage/ Installation
Montage/ Installation Mechanische Installation Abmessungen Montage/ Installation Mechanische Installation Abmessungen 3 kW ... 5.5 kW Die Abmessungen in mm gelten für: 3 kW 4 kW 5.5 kW I55AE240D I55AE255D I55AE230F I55AE240F I55AE255F... - Seite 14 Montage/ Installation Mechanische Installation Abmessungen 7.5 kW ... 11 kW Die Abmessungen in mm gelten für: 7.5 kW 11 kW I55AE275F I55AE311F...
- Seite 15 Montage/ Installation Mechanische Installation Abmessungen 15 kW ... 22 kW Die Abmessungen in mm gelten für: 15 kW 18.5 kW 22 kW I55AE315F I55AE318F I55AE322F...
-
Seite 16: Elektrische Installation
Montage/ Installation Elektrische Installation Wichtige Hinweise Elektrische Installation Wichtige Hinweise GEFAHR! Gefährliche elektrische Spannung Mögliche Folge: Tod oder schwere Verletzungen ▶ Alle Arbeiten am Inverter nur im spannungslosen Zustand durchführen. ▶ Nach dem Abschalten der Netzspannung mindestens 3 Minuten warten, bevor Sie mit den Arbeiten beginnen. -
Seite 17: 3-Phasiger Netzanschluss 230/240 V
Montage/ Installation Elektrische Installation 3-phasiger Netzanschluss 230/240 V 3-phasiger Netzanschluss 230/240 V Inverter i5xAExxxD haben kein integriertes EMV-Filter in der AC-Netzeinspeisung. Um die EMV-Anforderungen nach EN 61800−3 zu erfüllen, muss ein externes EMV-Filter nach IEC EN 60939 eingesetzt werden. Der Anwender muss nachweisen, dass die Konformität zur EN 61800−3 erfüllt wird. Anschlussplan Der Anschlussplan ist gültig für die Inverter I5xAExxxC. -
Seite 18: Absicherungs- Und Klemmendaten
Montage/ Installation Elektrische Installation 3-phasiger Netzanschluss 230/240 V Absicherungs- und Klemmendaten Sicherungsdaten Inverter I55AE240C I55AE255C Leitungsinstallation nach EN 60204-1 Verlegeart Betrieb ohne Netzdrossel Schmelzsicherung Charakteristik gG/gL oder gRL Max. Bemessungsstrom Sicherungsautomat Charakteristik Max. Bemessungsstrom Betrieb mit Netzdrossel Schmelzsicherung Charakteristik gG/gL oder gRL Max. -
Seite 19: Anschlussplan
Montage/ Installation Elektrische Installation 3-phasiger Netzanschluss 400 V 3-phasiger Netzanschluss 400 V Anschlussplan Der Anschlussplan ist gültig für die Inverter I5xAExxxF. 3/N/PE AC 400 V … 3/PE AC 340 V ... 528 V 45 Hz ... 65 Hz CANopen Modbus PROFIBUS EtherCAT PROFINET... -
Seite 20: Absicherungs- Und Klemmendaten
Montage/ Installation Elektrische Installation 3-phasiger Netzanschluss 400 V Absicherungs- und Klemmendaten Sicherungsdaten Inverter I55AE230F I55AE240F I55AE255F I55AE275F I55AE311F I55AE315F I55AE318F Leitungsinstallation nach EN 60204-1 Verlegeart Betrieb ohne Netzdrossel Schmelzsicherung Charakteristik gG/gL oder gRL Max. Bemessungsstrom Sicherungsautomat Charakteristik Max. Bemessungsstrom Betrieb mit Netzdrossel Schmelzsicherung Charakteristik... - Seite 21 Montage/ Installation Elektrische Installation 3-phasiger Netzanschluss 400 V Netzanschluss Inverter I55AE322F Anschluss X100 Anschlusstyp Schraubklemme Min. Leitungsquerschnitt mm² Max. Leitungsquerschnitt mm² Abisolierlänge Anziehdrehmoment Benötigtes Werkzeug 0.8 x 5.5 Anschluss Anschlusstyp PE-Schraube Min. Leitungsquerschnitt mm² Max. Leitungsquerschnitt mm² Abisolierlänge Anziehdrehmoment Benötigtes Werkzeug Motoranschluss Inverter I55AE230F...
-
Seite 22: Anschluss An Das It-Netz
Montage/ Installation Elektrische Installation Anschluss an das IT-Netz Anschluss an das IT-Netz HINWEIS Interne Bauteile haben Erdpotenzial, wenn die IT-Schrauben nicht entfernt werden. Folge: Die Überwachungseinrichtungen des IT-Netzes sprechen an. ▶ Vor dem Anschluss an ein IT-Netz unbedingt die IT-Schrauben entfernen. I55AE230F, I55AE240F, I55AE255F, I55AE275F, I55AE311F I55AE240D, I55AE255D TX10... -
Seite 23: Canopen
Montage/ Installation Elektrische Installation CANopen CANopen Typische Topologien Linie X216 X216 X216 X216 Beschreibung des CANopen Anschlusses Anschluss X216 Anschlusstyp steckbare Federkraftklemme Min. Leitungsquerschnitt mm² Max. Leitungsquerschnitt mm² Abisolierlänge Anziehdrehmoment Benötigtes Werkzeug 0.4 x 2.5 Netzwerk-Grundeinstellungen Mit dem DIP-Schalter können Sie Knotenadresse und Baudrate einstellen und den integrierten Busabschluss- Widerstand aktivieren. -
Seite 24: Modbus Rtu
Montage/ Installation Elektrische Installation Modbus RTU Modbus RTU Typische Topologien Linie X216 X216 X216 X216 Beschreibung des Modbus Anschlusses Anschluss X216 Anschlusstyp steckbare Federkraftklemme Min. Leitungsquerschnitt mm² Max. Leitungsquerschnitt mm² Abisolierlänge Anziehdrehmoment Benötigtes Werkzeug 0.4 x 2.5 Netzwerk-Grundeinstellungen Mit dem DIP-Schalter können Sie Knotenadresse und Baudrate einstellen und den integrierten Busabschluss- Widerstand aktivieren. -
Seite 25: Profibus
Montage/ Installation Elektrische Installation PROFIBUS PROFIBUS Typische Topologien Linie mit Repeater Master Repeater Slaves Aktivierter Bus-Abschlusswiderstand Sub-D-Buchse, 9-polig - X226 Ansicht Belegung Beschreibung Shield zusätzliche Schirmauflage n. c. RxD/TxD-P Datenleitung-B (Empfangsdaten/Sendedaten +) Request To Send (Empfangs-/Sendedaten, kein Differenzsignal) M5V2 Bezugspotenzial (Bus-Abschlusswiderstand -) P5V2 5 V DC / 30 mA (Bus-Abschlusswiderstand +, OLM, OLP) n. -
Seite 26: Ethercat
Montage/ Installation Elektrische Installation EtherCAT EtherCAT Typische Topologien Linie Master Slave Device Bus-bezogene Information Bezeichnung EtherCAT Kommunikationsmedium Ethernet 100 MBit/s, Vollduplex Verwendung Anbindung des Inverter an ein Ether- CAT-Netzwerk Anschlusstechnik RJ45 Statusanzeige 2 LEDs Anschlussbezeichnung In: X246 Out: X247 Netzwerk-Grundeinstellungen Mit dem Drehcodierschalter können Sie den EtherCAT-Identifier einstellen. -
Seite 27: Ethernet/Ip
Montage/ Installation Elektrische Installation EtherNet/IP EtherNet/IP Typische Topologien Linie Baum Ring Scanner Adapter Bus-bezogene Information Bezeichnung EtherNet/IP Kommunikationsmedium Ethernet 10 MBit/s, 100 MBit/s, Halb- duplex, Vollduplex Verwendung Anbindung des Inverter an ein Ether- Net/IP-Netzwerk Anschlusstechnik RJ45 Statusanzeige 2 LEDs Anschlussbezeichnung X266, X267 Netzwerk-Grundeinstellungen Mit dem Drehcodierschalter können Sie das letzte Byte der IP-Adresse einstellen. -
Seite 28: Profinet
Montage/ Installation Elektrische Installation PROFINET PROFINET Typische Topologien Linie Baum Ring I/O-Controller Switch SCALANCE (MRP-fähig) I/O-Device Redundanzdomäne Bus-bezogene Information Bezeichnung PROFINET RT Kommunikationsmedium Ethernet 100 MBit/s, Vollduplex Verwendung Anbindung des Inverter an ein PROFI- NET-Netzwerk Anschlusstechnik RJ45 Statusanzeige 2 LEDs Anschlussbezeichnung X256, X257 Der Drehcodierschalter hat keine Funktion. -
Seite 29: Anschluss Sicherheitsmodul
Montage/ Installation Elektrische Installation Anschluss Sicherheitsmodul Anschluss Sicherheitsmodul GEFAHR! Bei unsachgemäßer Installation der Sicherheitstechnik können Antriebe unkontrolliert anlaufen. Mögliche Folge: Tod oder schwere Verletzungen ▶ Nur qualifiziertes Personal darf Sicherheitstechnik installieren und in Betrieb nehmen. ▶ Alle Steuerungskomponenten (Schalter, Relais, SPS, ...) und der Schaltschrank müssen die Anforderungen der EN ISO 13849−1 und der EN ISO 13849−2 erfüllen. -
Seite 30: Passiver Sensor Sicherheits-Schaltgerät Mit Verzögerten Kontakten
Montage/ Installation Elektrische Installation Anschluss Sicherheitsmodul Passive Sensoren SS1c/SS1-t undelayed delayed +24 V DC 24 V SELV/PELV Passiver Sensor Passiver Sensor Passiver Sensor Sicherheits-Schaltgerät Sicherheits-Schaltgerät mit verzögerten Kontakten Not-Halt (STO) Not-Halt (SS1c/SS1-t) undelayed delayed Reset Reset Sicherheits-Schaltgerät Sicherheits-Schaltgerät mit verzögerten Kon- takten... -
Seite 31: Aktive Sensoren
Montage/ Installation Elektrische Installation Anschluss Sicherheitsmodul Aktive Sensoren Aktiver Sensor - Beispiel Lichtgitter Spezifikation Einheit min. typ. max. SIA, SIB LOW-Signal HIGH-Signal Einschaltzeit Eingangsstrom SIA Eingangsstrom SIB Eingangs-Spitzenstrom Tolerierter Testimpuls Abschaltzeit Zulässiger Abstand der Testimpulse Bezugspotenzial für SIA und SIB... -
Seite 32: Inbetriebnahme
Inbetriebnahme Wichtige Hinweise Inbetriebnahme Wichtige Hinweise WARNUNG! Fehlerhafte Verdrahtung kann zu unerwarteten Zuständen während der Inbetriebnahme führen. Mögliche Folge: Tod, schwere Verletzungen oder Sachschäden Prüfen Sie vor dem Einschalten der Netzspannung: ▶ Ist die Verdrahtung vollständig und richtig ausgeführt? ▶ Gibt es keine Kurzschlüsse und Erdschlüsse? ▶... -
Seite 33: Erstes Einschalten
Zielsetzung: Den am Inverter angeschlossenen Motor innerhalb kürzester Zeit zum Drehen bringen. Voraussetzungen: • Der angeschlossene Motor passt leistungsmäßig zum Inverter. • Die Parametereinstellungen entsprechen dem Auslieferungszustand (Lenze-Einstellung). 1. Vorbereitung 1. Die Leistungsanschlüsse verdrahten. (Kapitel ) 2. Die Digitaleingänge X3/DI1 (Start/Stop), X3/DI3 (Drehrichtungsumkehr) und X3/DI4 (Frequenz-Preset 20 Hz) verdrahten. -
Seite 34: Funktionstest Durchführen
1. Frequenz-Preset 1 wieder deaktivieren: X3/DI4 = LOW. 2. Inverter wieder stoppen: X3/DI1 = LOW. Der Funktionstest ist abgeschlossen. Die Inbetriebnahme der Antriebslösung ist in einer separaten Inbetriebnahmeanleitung beschrie- ben. Diese finden Sie im Internet in unserem Downloadbereich: http://www.lenze.com à Download... -
Seite 35: Technische Daten
Technische Daten Normen und Einsatzbedingungen Konformitäten/Approbationen Technische Daten Normen und Einsatzbedingungen Konformitäten/Approbationen Konformitäten 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie (Bezug: CE-typisches Antriebssystem) TR TC 004/2011 Eurasische Konformität: Sicherheit von Niederspannungs- ausrüstung TP TC 020/2011 Eurasische Konformität: Elektromagnetische Verträglich- keit von technischen Erzeugnissen RoHS 2 2011/65/EU Beschränkung der Verwendung bestimmter gefährlicher... -
Seite 36: Motoranschluss
Uo = Effektivwert Außenleiter zu PE U ≥ 600 V U = Effektivwert Außenleiter zu Außenleiter Umweltbedingungen Energieeffizienz Klasse IE2 EN 50598-2 Bezug: Lenze-Einstellung (Schaltfrequenz 8 kHz variabel) Klima 1K3 (-25 ... +60 °C) EN 60721-3-1 Lagerung 2K3 (-25 ... +70 °C) EN 60721-3-2 Transport 3K3 (-10 ... -
Seite 37: 3-Phasiger Netzanschluss 230/240 V
Technische Daten 3-phasiger Netzanschluss 230/240 V Bemessungsdaten 3-phasiger Netzanschluss 230/240 V Inverter i5xAExxxD haben kein integriertes EMV-Filter in der AC-Netzeinspeisung. Um die EMV-Anforderungen nach EN 61800−3 zu erfüllen, muss ein externes EMV-Filter nach IEC EN 60939 eingesetzt werden. Der Anwender muss nachweisen, dass die Konformität zur EN 61800−3 erfüllt wird. Bemessungsdaten Die Ausgangsströme gelten für diese Einsatzbedingungen: •... -
Seite 38: 3-Phasiger Netzanschluss 400 V
Technische Daten 3-phasiger Netzanschluss 400 V Bemessungsdaten 3-phasiger Netzanschluss 400 V Bemessungsdaten Die Ausgangsströme gelten für diese Einsatzbedingungen: • Bei Schaltfrequenz 2 kHz oder 4 kHz: Umgebungstemperatur max. 45 °C. • Bei Schaltfrequenz 8 kHz oder 16 kHz: Umgebungstemperatur max. 40 °C. Inverter I55AE230F I55AE240F... - Seite 39 Technische Daten 3-phasiger Netzanschluss 400 V Bemessungsdaten Inverter I55AE322F Bemessungsleistung Netzspannungsbereich 3/PE AC 340 V ... 528 V, 45 Hz ... 65 Hz Netz-Bemessungsstrom ohne Netzdrossel mit Netzdrossel Ausgangs-Scheinleistung Ausgangsstrom 2 kHz 4 kHz 8 kHz 16 kHz 31.3 Verlustleistung 4 kHz 8 kHz bei Reglersperre...
- Seite 40 Technische Daten 3-phasiger Netzanschluss 400 V Bemessungsdaten...
- Seite 41 Contents Contents About this document Notations and conventions Safety instructions Basic safety measures Residual hazards Application as directed Product information Equipment The name of the product Mounting/ installation Mechanical installation Dimensions 3 kW ... 5.5 kW 7.5 kW ... 11 kW 15 kW ...
- Seite 42 Contents Technical data Standards and operating conditions Conformities/approvals Protection of persons and device protection EMC data Motor connection Environmental conditions Electrical supply conditions 3-phase mains connection 230/240 V Rated data 3-phase mains connection 400 V Rated data...
-
Seite 43: About This Document
WARNING! Read this documentation thoroughly before carrying out the installation and commissioning. ▶ Please observe the safety instructions! Information and tools with regard to the Lenze products can be found on the Internet: http://www.lenze.com à Download Notations and conventions This document uses the following conventions to distinguish different types of information:... -
Seite 44: Safety Instructions
The procedural notes and circuit details described in this document are only proposals. It is up to the user to check whether they can be adapted to the particular applications. Lenze does not take any responsibility for the suitability of the procedures and circuit proposals described. -
Seite 45: Residual Hazards
Safety instructions Residual hazards Residual hazards Even if notes given are taken into consideration and protective measures are implemented, the occurrence of residual risks cannot be fully prevented. The user must take the residual hazards mentioned into consideration in the risk assessment for his/her machine/system. -
Seite 46: Application As Directed
In residential areas, the product may cause EMC interferences. The operator is responsible for taking interference suppression measures. • The product must only be actuated with motors that are suitable for the operation with inverters. • Lenze L-force motors meet the requirements • Exception: m240 motors are designed for mains operation only. -
Seite 47: Product Information
Product information Equipment Product information Equipment Mains connec on X100 PE connec on Relay output X9 Network X2xx Op on Network status-LEDs Shield connec on CANopen/Modbus DIP switch Baud rate and bus address Interface X16 (CANopen/Modbus PROFIBUS) Diagnos c module Memory module X20 Inverter status LEDs Control terminals X3... -
Seite 48: The Name Of The Product
Product information The name of the product The name of the product In tables, the first 9 digits of the corresponding product code are used to identify the products: Product code I 5 5 A E □□□ □ 1 □ □ □ □ □□□□ Product type Inverter Product family... -
Seite 49: Mounting/ Installation
Mounting/ installation Mechanical installation Dimensions Mounting/ installation Mechanical installation Dimensions 3 kW ... 5.5 kW The dimensions in mm apply to: 3 kW 4 kW 5.5 kW I55AE240D I55AE255D I55AE230F I55AE240F I55AE255F... - Seite 50 Mounting/ installation Mechanical installation Dimensions 7.5 kW ... 11 kW The dimensions in mm apply to: 7.5 kW 11 kW I55AE275F I55AE311F...
- Seite 51 Mounting/ installation Mechanical installation Dimensions 15 kW ... 22 kW The dimensions in mm apply to: 15 kW 18.5 kW 22 kW I55AE315F I55AE318F I55AE322F...
-
Seite 52: Electrical Installation
Mounting/ installation Electrical installation Important notes Electrical installation Important notes DANGER! Dangerous electrical voltage Possible consequence: death or severe injuries ▶ All work on the inverter must only be carried out in the deenergised state. ▶ After switching off the mains voltage, wait for at least 3 minutes before you start working. DANGER! Dangerous electrical voltage The leakage current against earth (PE) is >... -
Seite 53: 3-Phase Mains Connection 230/240 V
Mounting/ installation Electrical installation 3-phase mains connection 230/240 V 3-phase mains connection 230/240 V I5xAExxxD inverters do not have an integrated EMC filter in the AC mains supply. In order to comply with the EMC requirements according to EN 61800−3, an external EMC filter according to IEC EN 60939 has to be used. -
Seite 54: Fusing And Terminal Data
Mounting/ installation Electrical installation 3-phase mains connection 230/240 V Fusing and terminal data Fuse data Inverter I55AE240C I55AE255C Cable installation in compli- EN 60204-1 ance with Laying system operation without mains choke Fuse Characteristics gG/gL or gRL Max. rated current Circuit breaker Characteristics Max. -
Seite 55: 3-Phase Mains Connection 400 V
Mounting/ installation Electrical installation 3-phase mains connection 400 V 3-phase mains connection 400 V Connection plan The wiring diagram is valid for I5xAExxxF inverters. 3/N/PE AC 400 V … 3/PE AC 340 V ... 528 V 45 Hz ... 65 Hz CANopen Modbus PROFIBUS... -
Seite 56: Fusing And Terminal Data
Mounting/ installation Electrical installation 3-phase mains connection 400 V Fusing and terminal data Fuse data Inverter I55AE230F I55AE240F I55AE255F I55AE275F I55AE311F I55AE315F I55AE318F Cable installation in compli- EN 60204-1 ance with Laying system operation without mains choke Fuse Characteristics gG/gL or gRL Max. - Seite 57 Mounting/ installation Electrical installation 3-phase mains connection 400 V Mains connection Inverter I55AE230F I55AE240F I55AE255F I55AE275F I55AE311F I55AE315F I55AE318F Connection X100 Connection type Screw terminal Min. cable cross-section mm² Max. cable cross-section mm² Stripping length Tightening torque Required tool 0.6 x 3.5 0.8 x 4.0 0.8 x 5.5 Connection...
-
Seite 58: Connection To The It System
Mounting/ installation Electrical installation Connection to the IT system Motor connection Inverter I55AE322F Connection X105 Connection type Screw terminal Min. cable cross-section mm² Max. cable cross-section mm² Stripping length Tightening torque Required tool 0.8 x 5.5 Connection Connection type PE screw Min. -
Seite 59: Canopen
Mounting/ installation Electrical installation CANopen CANopen Typical topologies Line X216 X216 X216 X216 Terminal description CANopen Connection X216 Connection type pluggable spring terminal Min. cable cross-section mm² Max. cable cross-section mm² Stripping length Tightening torque Required tool 0.4 x 2.5 Basic network settings Use the DIP switch to set the node address and baud rate and to activate the integrated bus terminating resistor. -
Seite 60: Modbus Rtu
Mounting/ installation Electrical installation Modbus RTU Modbus RTU Typical topologies Line X216 X216 X216 X216 Terminal description Modbus Connection X216 Connection type pluggable spring terminal Min. cable cross-section mm² Max. cable cross-section mm² Stripping length Tightening torque Required tool 0.4 x 2.5 Basic network settings Use the DIP switch to set the node address and baud rate and to activate the integrated bus terminating resistor. -
Seite 61: Profibus
Mounting/ installation Electrical installation PROFIBUS PROFIBUS Typical topologies Line with repeater Master Repeater Slaves Activated bus terminating resistor Sub D socket 9-pin - X226 View Assignment Description Shield Additional shield connection n.c. RxD/TxD-P Data line-B (received data/transmitted data +) Request To Send (received data/transmitted data, no differential signal) M5V2 Reference potential (bus terminating resistor -) P5V2... -
Seite 62: Ethercat
Mounting/ installation Electrical installation EtherCAT EtherCAT Typical topologies Line Master Slave Device Bus-related information Name EtherCAT Communication medium Ethernet 100 Mbps, full duplex Connection of the inverter to an EtherCAT network Connection system RJ45 Status display 2 LEDs Connection designation In: X246 Out: X247 Basic network settings... -
Seite 63: Ethernet/Ip
Mounting/ installation Electrical installation EtherNet/IP EtherNet/IP Typical topologies Line Tree Ring Scanner Adapter Bus-related information Name EtherNet/IP Communication medium Ethernet 10 Mbps, 100 Mbps, half duplex, full duplex Connection of the inverter to an EtherNet/IP network Connection system RJ45 Status display 2 LEDs Connection designation X266, X267... -
Seite 64: Profinet
Mounting/ installation Electrical installation PROFINET PROFINET Typical topologies Line Tree Ring I/O controller Switch SCALANCE (MRP capable) I/O device Redundant domain Bus-related information Name PROFINET RT Communication medium Ethernet 100 Mbps, full duplex Connection of the inverter to a PRO- FINET network Connection system RJ45... -
Seite 65: Connection Of The Safety Module
Mounting/ installation Electrical installation Connection of the safety module Connection of the safety module DANGER! Improper installation of the safety engineering system can cause an uncontrolled starting action of the drives. Possible consequences: Death or severe injuries ▶ Safety engineering systems may only be installed and commissioned by qualified and skilled personnel. ▶... - Seite 66 Mounting/ installation Electrical installation Connection of the safety module Passive sensors SS1c/SS1-t undelayed delayed +24 V DC 24 V SELV/PELV Passive sensor Passive sensor Passive sensor Safety switching device Safety switching device with delayed contacts Emergency stop (STO) Emergency stop (SS1c/SS1-t) undelayed delayed Reset...
- Seite 67 Mounting/ installation Electrical installation Connection of the safety module Active sensors Active sensor - example of lightgrid Specification Unit min. typ. max. SIA, SIB LOW signal HIGH signal Running time Input current SIA Input current SIB Input peak current Tolerated test pulse Switch-off time Permissible distance of the test pulses Reference potential for SIA and SIB...
-
Seite 68: Commissioning
Commissioning Important notes Commissioning Important notes WARNING! Incorrect wiring can cause unexpected states during the commissioning phase. Possible consequence: death, severe injuries or damage to property Check the following before switching on the mains voltage: ▶ Is the wiring complete and correct? ▶... -
Seite 69: Initital Switch-On
Target: achieve rotation of the motor connected to the inverter as quickly as possible. Requirements: • The connected motor matches the inverter in terms of power. • The parameter settings comply with the delivery status (Lenze setting). 1. Preparation 1. Wiring of power terminals. (Chapter ) 2. - Seite 70 2. Stop inverter again: X3/DI1 = LOW. The functional test is completed. The commissioning process of the drive solution is described in a separate commissioning instruc- tion which can be found on the Internet in our download area: http://www.lenze.com à Download...
-
Seite 71: Technical Data
Technical data Standards and operating conditions Conformities/approvals Technical data Standards and operating conditions Conformities/approvals Conformities 2014/35/EU Low-Voltage Directive 2014/30/EU EMC Directive (reference: CE-typical drive system) TR TC 004/2011 Eurasian conformity: safety of low voltage equipment TP TC 020/2011 Eurasian conformity: electromagnetic compatibility of technical means RoHS 2 2011/65/EU... -
Seite 72: Motor Connection
U ≥ 600 V U = r.m.s. value external conductor/external conductor Environmental conditions Energy efficiency Class IE2 EN 50598-2 Reference: Lenze setting (switching frequency 8 kHz varia- ble) Climate 1K3 (-25 ... +60 °C) EN 60721-3-1 Storage 2K3 (-25 ... +70 °C) -
Seite 73: 3-Phase Mains Connection 230/240 V
Technical data 3-phase mains connection 230/240 V Rated data 3-phase mains connection 230/240 V I5xAExxxD inverters do not have an integrated EMC filter in the AC mains supply. In order to comply with the EMC requirements according to EN 61800−3, an external EMC filter according to IEC EN 60939 has to be used. -
Seite 74: 3-Phase Mains Connection 400 V
Technical data 3-phase mains connection 400 V Rated data 3-phase mains connection 400 V Rated data The output currents apply to these operating conditions: • At a switching frequency of 2 kHz or 4 kHz: Max. ambient temperature 45°C. • At a switching frequency of 8 kHz or 16 kHz: Max. ambient temperature 40 °C. Inverter I55AE230F I55AE240F... - Seite 75 Technical data 3-phase mains connection 400 V Rated data Inverter I55AE322F Rated power Mains voltage range 3/PE AC 340 V ... 528 V, 45 Hz ... 65 Hz Rated mains current without mains choke with mains choke Apparent output power Output current 2 kHz 4 kHz...
- Seite 76 © 11/2016 | 13521352 | 3.0 Lenze Drives GmbH Ö Postfach 10 13 52, D-31763 Hameln Breslauer Straße 3, D-32699 Extertal Germany HR Lemgo B 6478 +49 5154 82-0 Ü +49 5154 82-2800 Ø lenze@lenze.com Ù www.lenze.com Ú Lenze Service GmbH Û...
