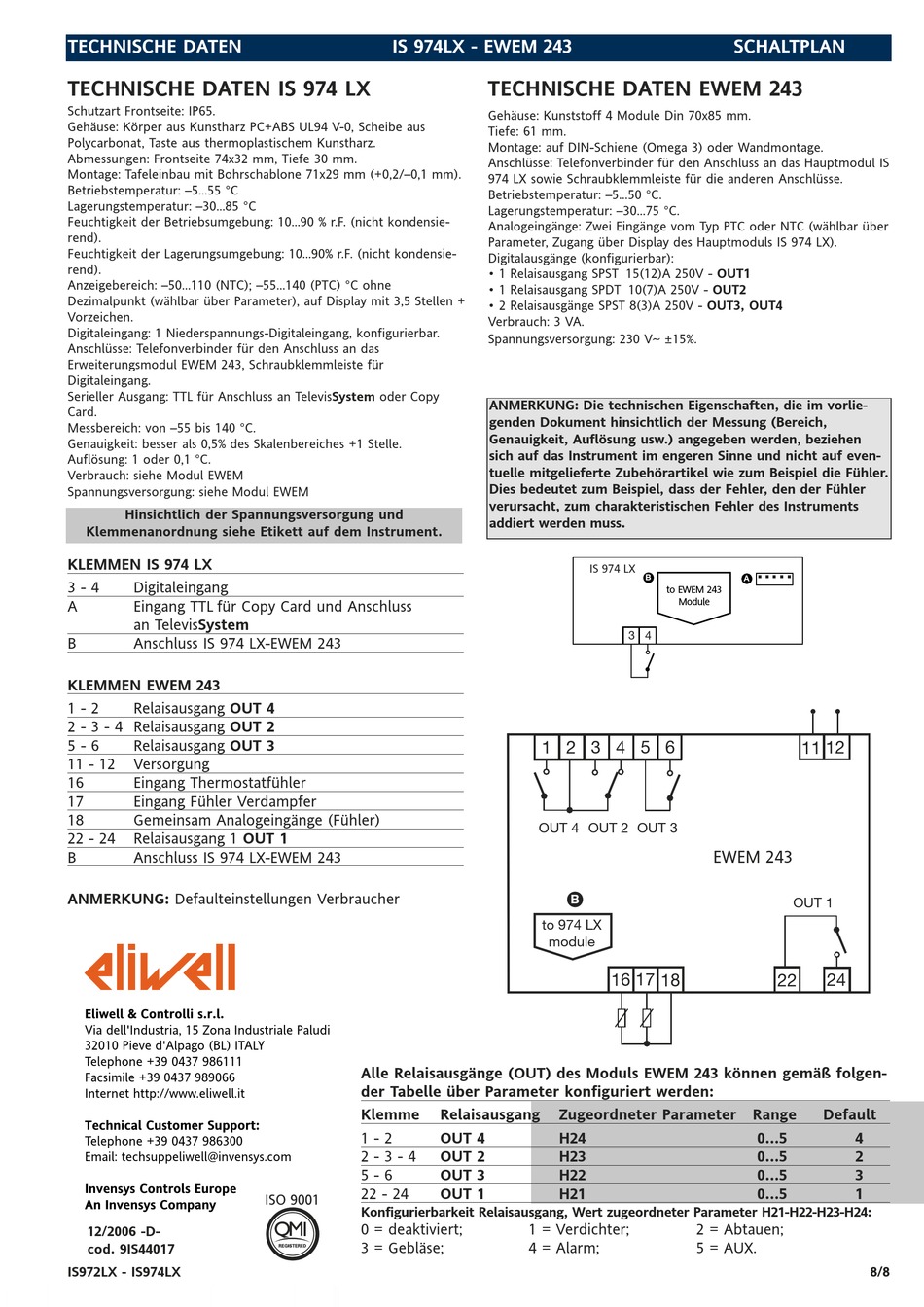

TECHNISCHE DATEN
TECHNISCHE DATEN IS 974 LX
Schutzart Frontseite: IP65.
Gehäuse: Körper aus Kunstharz PC+ABS UL94 V-0, Scheibe aus
Polycarbonat, Taste aus thermoplastischem Kunstharz.
Abmessungen: Frontseite 74x32 mm, Tiefe 30 mm.
Montage: Tafeleinbau mit Bohrschablone 71x29 mm (+0,2/–0,1 mm).
Betriebstemperatur: –5...55 °C
Lagerungstemperatur: –30...85 °C
Feuchtigkeit der Betriebsumgebung: 10...90 % r.F. (nicht kondensie-
rend).
Feuchtigkeit der Lagerungsumgebung: 10...90% r.F. (nicht kondensie-
rend).
Anzeigebereich: –50...110 (NTC); –55...140 (PTC) °C ohne
Dezimalpunkt (wählbar über Parameter), auf Display mit 3,5 Stellen +
Vorzeichen.
Digitaleingang: 1 Niederspannungs-Digitaleingang, konfigurierbar.
Anschlüsse: Telefonverbinder für den Anschluss an das
Erweiterungsmodul EWEM 243, Schraubklemmleiste für
Digitaleingang.
Serieller Ausgang: TTL für Anschluss an TelevisSystem oder Copy
Card.
Messbereich: von –55 bis 140 °C.
Genauigkeit: besser als 0,5% des Skalenbereiches +1 Stelle.
Auflösung: 1 oder 0,1 °C.
Verbrauch: siehe Modul EWEM
Spannungsversorgung: siehe Modul EWEM
Hinsichtlich der Spannungsversorgung und
Klemmenanordnung siehe Etikett auf dem Instrument.
KLEMMEN IS 974 LX
3 - 4
Digitaleingang
A
Eingang TTL für Copy Card und Anschluss
an TelevisSystem
B
Anschluss IS 974 LX-EWEM 243
KLEMMEN EWEM 243
1 - 2
Relaisausgang OUT 4
2 - 3 - 4 Relaisausgang OUT 2
5 - 6
Relaisausgang OUT 3
11 - 12
Versorgung
16
Eingang Thermostatfühler
17
Eingang Fühler Verdampfer
18
Gemeinsam Analogeingänge (Fühler)
22 - 24
Relaisausgang 1 OUT 1
B
Anschluss IS 974 LX-EWEM 243
ANMERKUNG: Defaulteinstellungen Verbraucher
Eliwell & Controlli s.r.l.
Via dell'Industria, 15 Zona Industriale Paludi
32010 Pieve d'Alpago (BL) ITALY
Telephone +39 0437 986111
Facsimile +39 0437 989066
Internet http://www.eliwell.it
Technical Customer Support:
Telephone +39 0437 986300
Email: techsuppeliwell@invensys.com
Invensys Controls Europe
An Invensys Company
12/2006 -D-
cod. 9IS44017
IS972LX - IS974LX
IS 974LX - EWEM 243
TECHNISCHE DATEN EWEM 243
Gehäuse: Kunststoff 4 Module Din 70x85 mm.
Tiefe: 61 mm.
Montage: auf DIN-Schiene (Omega 3) oder Wandmontage.
Anschlüsse: Telefonverbinder für den Anschluss an das Hauptmodul IS
974 LX sowie Schraubklemmleiste für die anderen Anschlüsse.
Betriebstemperatur: –5...50 °C.
Lagerungstemperatur: –30...75 °C.
Analogeingänge: Zwei Eingänge vom Typ PTC oder NTC (wählbar über
Parameter, Zugang über Display des Hauptmoduls IS 974 LX).
Digitalausgänge (konfigurierbar):
• 1 Relaisausgang SPST 15(12)A 250V - OUT1
• 1 Relaisausgang SPDT 10(7)A 250V - OUT2
• 2 Relaisausgänge SPST 8(3)A 250V - OUT3, OUT4
Verbrauch: 3 VA.
Spannungsversorgung: 230 V
ANMERKUNG: Die technischen Eigenschaften, die im vorlie-
genden Dokument hinsichtlich der Messung (Bereich,
Genauigkeit, Auflösung usw.) angegeben werden, beziehen
sich auf das Instrument im engeren Sinne und nicht auf even-
tuelle mitgelieferte Zubehörartikel wie zum Beispiel die Fühler.
Dies bedeutet zum Beispiel, dass der Fehler, den der Fühler
verursacht, zum charakteristischen Fehler des Instruments
addiert werden muss.
Alle Relaisausgänge (OUT) des Moduls EWEM 243 können gemäß folgen-
der Tabelle über Parameter konfiguriert werden:
Klemme
Relaisausgang
1 - 2
OUT 4
2 - 3 - 4
OUT 2
5 - 6
OUT 3
22 - 24
OUT 1
Konfigurierbarkeit Relaisausgang, Wert zugeordneter Parameter H21-H22-H23-H24:
0 = deaktiviert;
1 = Verdichter;
3 = Gebläse;
4 = Alarm;
a
±15%.
IS 974 LX
B
to EWEM 243
Module
3 4
1 2 3 4 5 6
OUT 4
OUT 2
OUT 3
B
to 974 LX
module
16 17 18
Zugeordneter Parameter Range
H24
H23
H22
H21
2 = Abtauen;
5 = AUX.
SCHALTPLAN
A A
11 12
EWEM 243
OUT 1
22
24
Default
0...5
4
0...5
2
0...5
3
0...5
1
8/8
