Auf jeder Ebene beider Menüs kehrt man nach Drücken der Taste "fnc" oder nach Ablauf von 15 Sekunden (Timeout) auf die höhere
Anzeigeebene zurück und der zuletzt auf dem Display angezeigte Wert wird gespeichert.

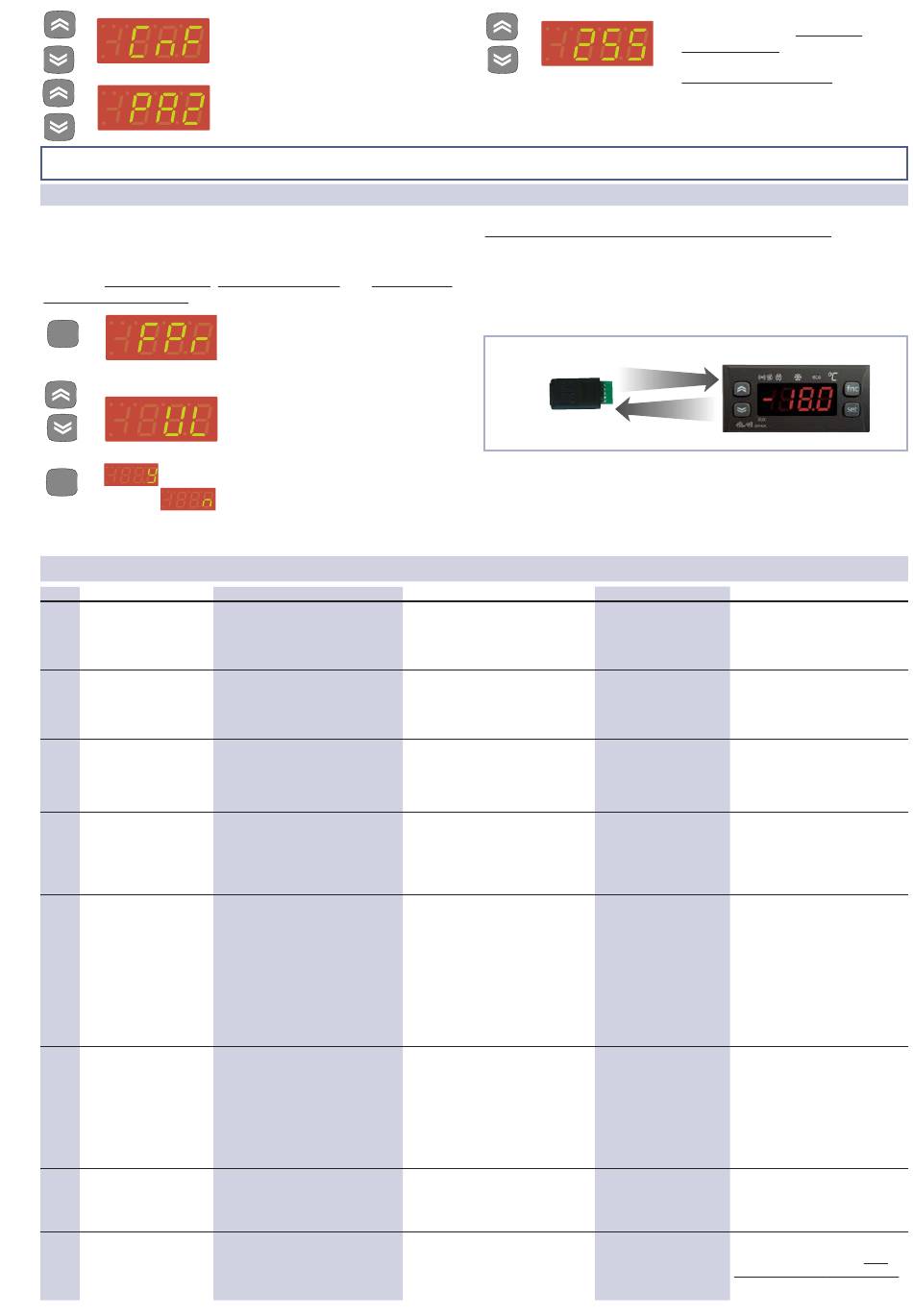

Die Copy Card ist ein Zubehörartikel, der an den seriellen TTL-Port
angeschlossen wird und die schnelle Programmierung der Parameter
des Instruments gestattet (Uploaden und Downloaden der Parameter-
Sets eines oder mehrerer Instrumente des gleichen Typs). Die
Vorgänge Upload (label UL), Download (label dL) und Formatierung
des Schlüssels (Label Fr) werden auf folgende Weise ausgeführt:
set
set
LABEL
ALARM
E1
Fühler 1(Regelung)
defekt
E2
Fühler 2 (Verdampfer)
defekt
AH1
Höchsttemperatur-
alarm
AL1
Mindesttemperatur-
alarm
Ad2
Abtauende
wegen Timeout
Opd
Alarm Tür offen
EA
Externer Alarm
IS972LX - IS974LX
• Durch Drücken der Taste 'Set' ruft man
die Registerkarte 'CnF' auf, in der sich
das Label 'PA2' befindet.
•
Die Parameter der Registerkarte
durchgehen und die Taste 'Set' bei
Erscheinen des Labels 'PA2' drücken,
auf dem Display wird '0' angezeigt.
• Auf der Registerkarte 'FPr' sind die für
den Gebrauch der Copy Card erforderli-
chen Befehle vorhanden. Zum Aufrufen
der Funktionen 'Set' drücken.
• Die Tasten 'UP' und 'DOWN' betätigen,
um die gewünschte Funktion anzuzeigen.
Die Taste 'Set' drücken und das Uploaden
(oder Downloaden) wird ausgeführt.
• Bei erfolgreich ausgeführtem Vorgang
erscheint auf dem Display 'y', andernfalls
wird 'n' angezeigt.
URSACHE
• Messung von Werten außerhalb
des Nenn-Erfassungsbereichs
• Reglerfühler defekt/in
Kurzschluss/Fühler offen
• Messung von Werten außerhalb
des Nenn-Erfassungsbereichs
• Reglerfühler defekt/in
Kurzschluss/Fühler offen
• Von Fühler 1 erfasster Wert > HAL
nach einer Zeit "tAO".
(siehe Schema "ALARME MIN MAX
und Beschreibung der Parameter
"HAL" und "Att" und "tAO")
• Von Fühler 1 erfasster Wert < LAL
nach einer Zeit "tAO". (siehe
Schema "ALARME MIN MAX und
Beschreibung der Parameter "LAL"
und "Att" und "tAO")
• Bei Ende des Abtauprozesses
wegen Timeout (statt wegen
Erreichung der vom Abtaufühler
gemessenen Temperatur Ende
Abtauung).
• Bei offener Tür, abhängig von der
durch Parameter tdO festgelegten
Verzögerungszeit
• Regelung Alarm von aktivem
Digital Input, wenn "H11" = -5 / 5
Wird ein falsches Passwort eingegeben, erscheint erneut das Label
'PA2' und der Vorgang muss wiederholt werden.
COPY CARD
Download ab Reset
Den Schlüssel bei abgeschaltetem Instrument anschließen. Beim
Einschalten des Instruments werden die Programmierungsparameter
in das Instrument geladen; nach Abschluss des Lamp Tests erscheint
für ca. 5 Sekunden folgende Anzeige:
• das Label dLY, falls die Operation erfolgreich durchgeführt wurde
• das Label dLn, falls der Vorgang fehlgeschlagen ist
ANMERKUNGEN:
• Nach dem Download arbeitet das Instrument mit dem neuen,
soeben geladenen Parameter-Set.
• siehe "Registerkarte FPr" in Tabelle Parameter und Beschreibung
der Parameter
ALARME
AUSWIRKUNGEN
Anzeige des Labels "E1" auf dem Display;
Aktivierung des Reglers, wie über die
Parameter On1 und OF1 festgelegt,
falls für Arbeitszyklus (Duty Cycle)
programmiert
Anzeige des Labels "E2" auf dem
Display;
Erzeugung eines Alarms in der
Registerkarte "AL" mit Labels
AH1/AH2
Erzeugung eines Alarms in der
Registerkarte "AL" mit Labels
AL1/AL2
Erzeugung eines Alarms in der
Registerkarte "AL" mit dem Label
"Ad2".
Erzeugung eines Alarms in der
Registerkarte "AL" mit dem Label "Opd".
ANMERKUNG: der Parameter tAo
wird beim Schließen der Tür nicht
auf Null gestellt: bei kontinuierlichen
Türöffnungen und -schließungen
würden die eventuellen Alarme nie
angezeigt werden.
Alarmmeldung in der Registerkarte
"AL" mit Label EA
Blockiert die Regler nur, falls
"H11"=-5 /5
ALLE
siehe LED Alarm - Signalisierung
mit Summer NUR BEI DEN MODEL-
LEN MIT SUMMER.
• Mit den Tasten 'UP' und 'DOWN' den
korrekten Wert des Installateur-
Passworts wählen und die Taste 'Set'
für den Zugang zu den Parametern der
Installateur-Ebene drücken.
DOWNLOAD
UPLOAD
Lösung der Probleme
ANMERKUNGEN:
• die Kabel der Fühler
überprüfen
• Fühler ersetzen
• die Kabel der Fühler
überprüfen
• Fühler ersetzen
• Warten, bis der von
Fühler 1 erfasste
Temperaturwert unter
HAL liegt
• Warten, bis der von
Fühler 1 erfasste
Temperaturwert über LAL
liegt
• Im Alarmstatus wird mit
Druck auf eine beliebige
Taste die Leuchtanzeige
deaktiviert. Zum definiti-
ven Löschen muss der
nächste Abtauzyklus
abgewartet werden.
• Die Rückstellung erfolgt
automatisch
ALLE
ALLE - Falls Zeiten für die
Zum Stummschalten des
Alarmdeaktivierung laufen (siehe
Alarms eine beliebige
Tabelle Parameter Registerkarte 'AL'),
Taste drücken.
wird der Alarm nicht gemeldet.
