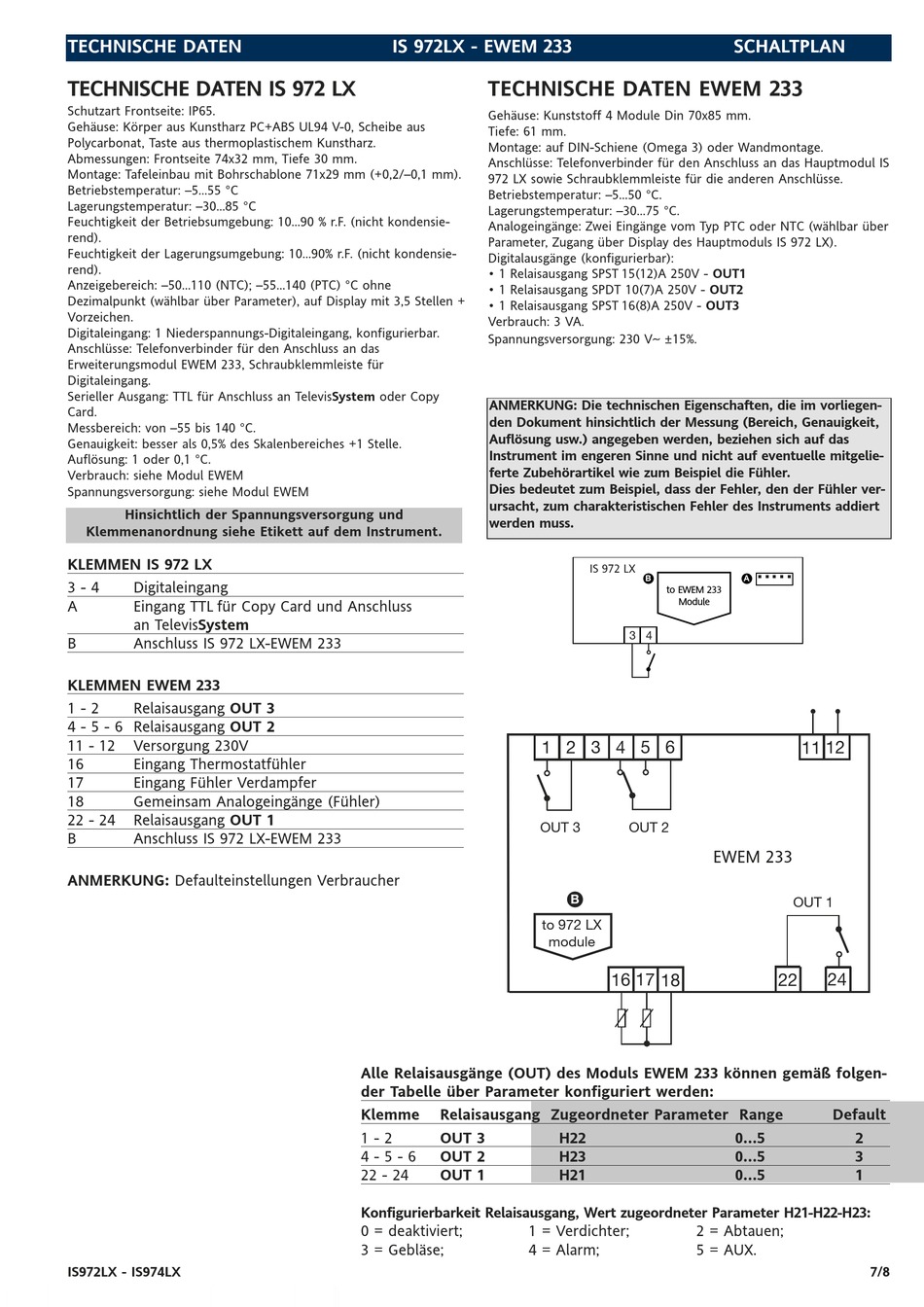

TECHNISCHE DATEN
TECHNISCHE DATEN IS 972 LX
Schutzart Frontseite: IP65.
Gehäuse: Körper aus Kunstharz PC+ABS UL94 V-0, Scheibe aus
Polycarbonat, Taste aus thermoplastischem Kunstharz.
Abmessungen: Frontseite 74x32 mm, Tiefe 30 mm.
Montage: Tafeleinbau mit Bohrschablone 71x29 mm (+0,2/–0,1 mm).
Betriebstemperatur: –5...55 °C
Lagerungstemperatur: –30...85 °C
Feuchtigkeit der Betriebsumgebung: 10...90 % r.F. (nicht kondensie-
rend).
Feuchtigkeit der Lagerungsumgebung: 10...90% r.F. (nicht kondensie-
rend).
Anzeigebereich: –50...110 (NTC); –55...140 (PTC) °C ohne
Dezimalpunkt (wählbar über Parameter), auf Display mit 3,5 Stellen +
Vorzeichen.
Digitaleingang: 1 Niederspannungs-Digitaleingang, konfigurierbar.
Anschlüsse: Telefonverbinder für den Anschluss an das
Erweiterungsmodul EWEM 233, Schraubklemmleiste für
Digitaleingang.
Serieller Ausgang: TTL für Anschluss an TelevisSystem oder Copy
Card.
Messbereich: von –55 bis 140 °C.
Genauigkeit: besser als 0,5% des Skalenbereiches +1 Stelle.
Auflösung: 1 oder 0,1 °C.
Verbrauch: siehe Modul EWEM
Spannungsversorgung: siehe Modul EWEM
Hinsichtlich der Spannungsversorgung und
Klemmenanordnung siehe Etikett auf dem Instrument.
KLEMMEN IS 972 LX
3 - 4
Digitaleingang
A
Eingang TTL für Copy Card und Anschluss
an TelevisSystem
B
Anschluss IS 972 LX-EWEM 233
KLEMMEN EWEM 233
1 - 2
Relaisausgang OUT 3
4 - 5 - 6 Relaisausgang OUT 2
11 - 12
Versorgung 230V
16
Eingang Thermostatfühler
17
Eingang Fühler Verdampfer
18
Gemeinsam Analogeingänge (Fühler)
22 - 24
Relaisausgang OUT 1
B
Anschluss IS 972 LX-EWEM 233
ANMERKUNG: Defaulteinstellungen Verbraucher
IS972LX - IS974LX
IS 972LX - EWEM 233
TECHNISCHE DATEN EWEM 233
Gehäuse: Kunststoff 4 Module Din 70x85 mm.
Tiefe: 61 mm.
Montage: auf DIN-Schiene (Omega 3) oder Wandmontage.
Anschlüsse: Telefonverbinder für den Anschluss an das Hauptmodul IS
972 LX sowie Schraubklemmleiste für die anderen Anschlüsse.
Betriebstemperatur: –5...50 °C.
Lagerungstemperatur: –30...75 °C.
Analogeingänge: Zwei Eingänge vom Typ PTC oder NTC (wählbar über
Parameter, Zugang über Display des Hauptmoduls IS 972 LX).
Digitalausgänge (konfigurierbar):
• 1 Relaisausgang SPST 15(12)A 250V - OUT1
• 1 Relaisausgang SPDT 10(7)A 250V - OUT2
• 1 Relaisausgang SPST 16(8)A 250V - OUT3
Verbrauch: 3 VA.
Spannungsversorgung: 230 V
ANMERKUNG: Die technischen Eigenschaften, die im vorliegen-
den Dokument hinsichtlich der Messung (Bereich, Genauigkeit,
Auflösung usw.) angegeben werden, beziehen sich auf das
Instrument im engeren Sinne und nicht auf eventuelle mitgelie-
ferte Zubehörartikel wie zum Beispiel die Fühler.
Dies bedeutet zum Beispiel, dass der Fehler, den der Fühler ver-
ursacht, zum charakteristischen Fehler des Instruments addiert
werden muss.
Alle Relaisausgänge (OUT) des Moduls EWEM 233 können gemäß folgen-
der Tabelle über Parameter konfiguriert werden:
Klemme
Relaisausgang Zugeordneter Parameter Range
1 - 2
OUT 3
4 - 5 - 6
OUT 2
22 - 24
OUT 1
Konfigurierbarkeit Relaisausgang, Wert zugeordneter Parameter H21-H22-H23:
0 = deaktiviert;
1 = Verdichter;
3 = Gebläse;
4 = Alarm;
a
±15%.
IS 972 LX
B
to EWEM 233
Module
3 4
1 2 3 4 5 6
OUT 3
OUT 2
EWEM 233
B
to 972 LX
module
16 17 18
H22
H23
H21
2 = Abtauen;
5 = AUX.
SCHALTPLAN
A
11 12
OUT 1
24
22
Default
0...5
2
0...5
3
0...5
1
7/8
