CARDIOSTRONG Ergometer BC70 Montage- Und Bedienungsanleitung Seite 16

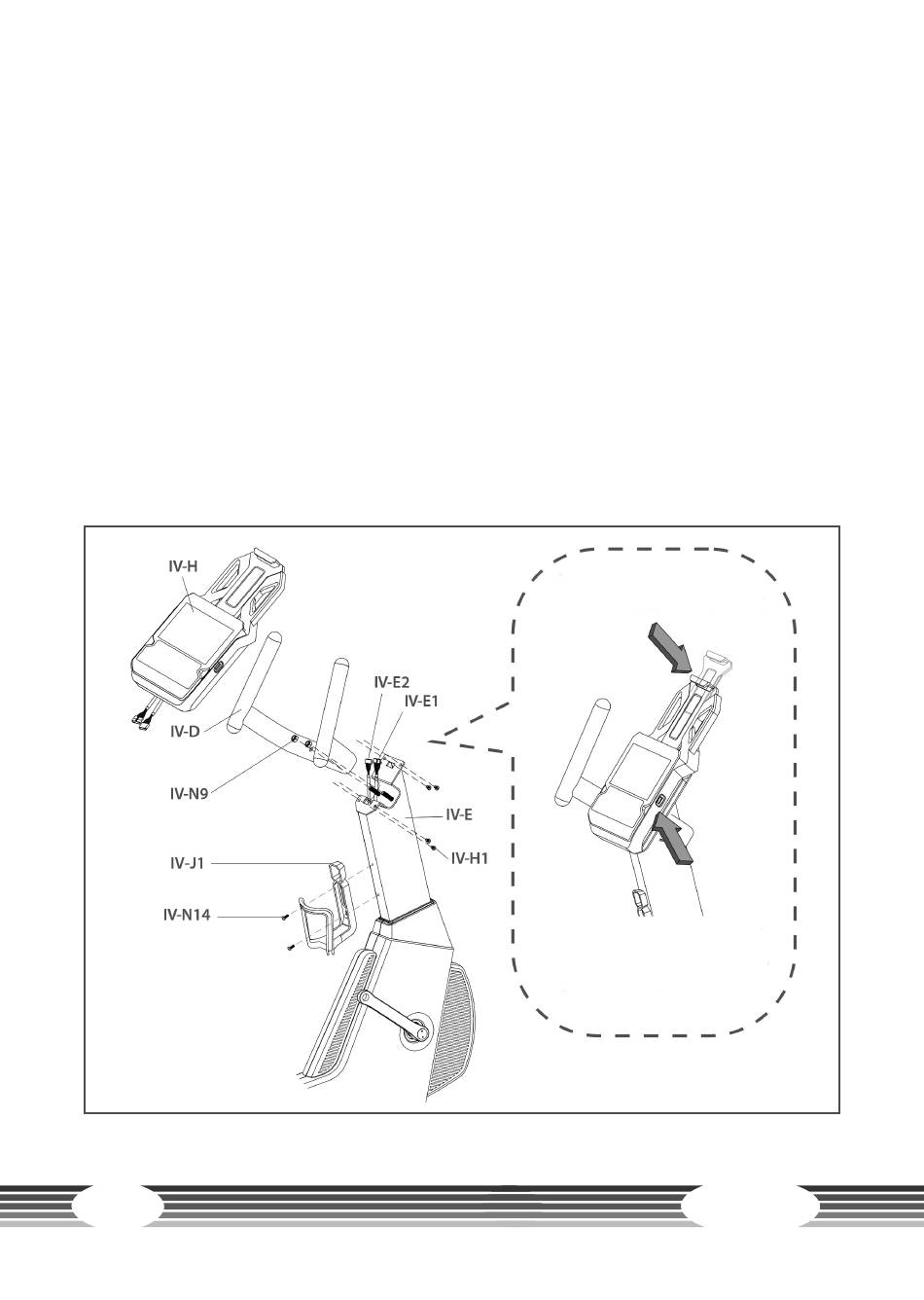

Schritt 3: Montage der oberen Handgriffe und der Konsole
(1) Setzen Sie die oberen Handgriffe (IV-D) auf die Eisenplatte des Konsolenmastes
(IV-E) und befestigen Sie sie mit zwei Muttern (IV-N9).
(2) Lösen Sie vier Schrauben (IV-H1) von der Konsole (IV-H).
(3) Verbinden Sie die Sensorenkabel (IV-E1 und IV-E2) aus dem Konsolenmast mit den
Kabeln aus der Konsole. Stellen Sie sicher, dass die Kabel ordnungsgemäß miteinan-
der verbunden sind.
(4) Schieben Sie die Kabel vorsichtig in den Konsolenmast und befestigen Sie die Kon-
sole (H) auf dem Konsolenmast (IV-E) mit zwei Schrauben (IV-H1).
(5) Befestigen Sie mit den Schrauben (IV-N14) die Flaschenhalterung (IV-J1) am
Hauptrahmen (A).
16
Verstellbares
Gestell für das Smart-
phone
Es befindet sich ein USB
Anschluss neben der
Konsole
BC70
