Einbau

3 Einbau
ACHTUNG:
Die gesetzlichen Bestimmungen für den Einbau auf Seite 1 und 2 sind
zu beachten. Für den Einbau des Heizgerätes in Fahrzeuge für den
Transport gefährlicher Güter müssen zusätzlich die Anforderungen der
ADR, in der jeweils gültigen Fassung, eingehalten werden.
Der Betrieb des Heizgerätes ohne Steuergerät-Abdeckung ist nicht zu-
lässig (führt zur Überhitzung des Heizgerätes).

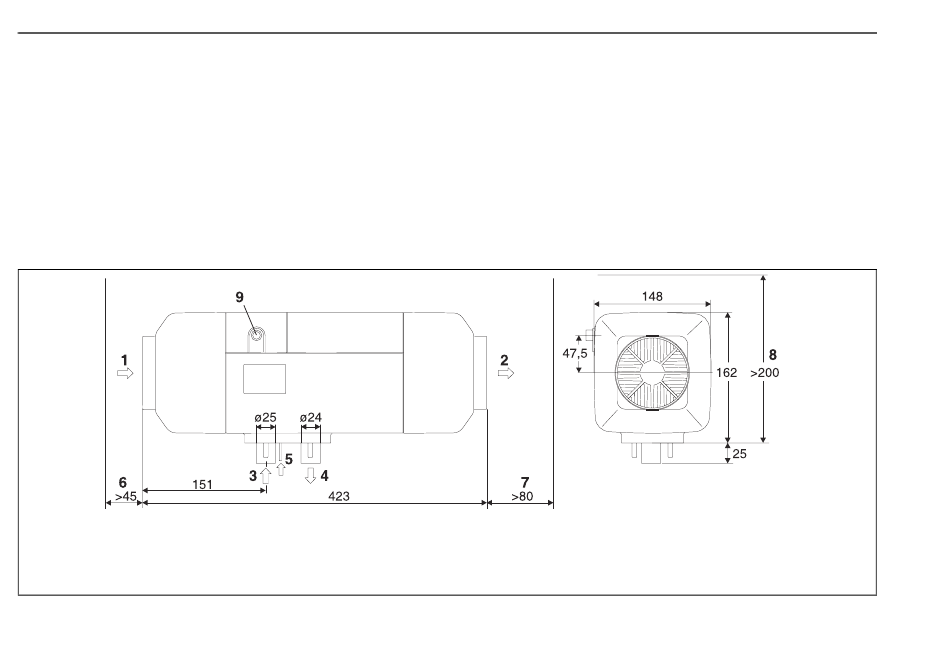

1 Heizlufteintritt
2 Heizluftaustritt
3 Brennlufteintritt
4 Abgasaustritt
5 Brennstoffeintritt
Bild 1: Abmessungen des Heizgerätes
4
Air Top 3500 / Air Top 5000
3.1. Einbausituation Air Top 3500 / Air Top 5000
HINWEIS:
Auf die Einbaugegebenheiten des jeweiligen Fahrzeugtyps sollte
geachtet werden.
3.2.

Einbauort

Das Heizgerät kann sowohl im Innenraum als auch im Außenbereich
verbaut werden.
Beim Außeneinbau ist darauf zu achten, dass das Heizgerät im vor
Spritzwasser und Gischt geschützten Bereich verbaut wird.
6 Raumbedarf für Heizlufteintritt
7 Raumbedarf für Heizluftaustritt
8 Raumbedarf für Ausbau des Gerätes
9 Kabelabgang (wahlweise rechts oder links)
