Brennstoffversorgung
7.4.1. Verbindung von 2 Rohren mit Schlauch
Die richtige Verbindung von Brennstoffleitungen mit Schlauch ist in Bild
14 dargestellt.
Auf Dichtheit achten!
richtig
Schelle
falsch
Blase

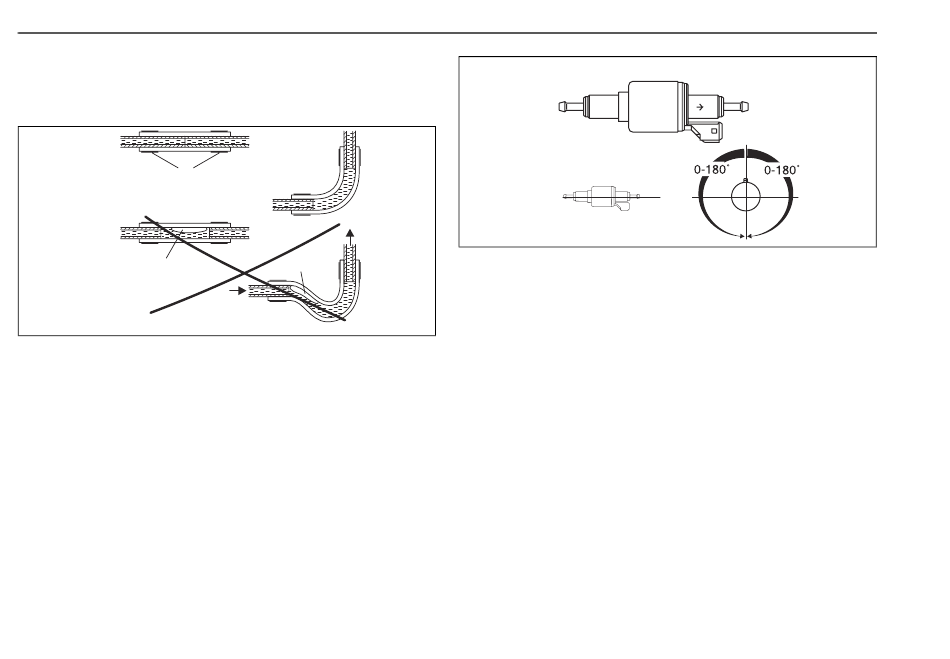

Bild 14: Rohr/Schlauchverbindung
7.5. Dosierpumpe
Die Dosierpumpe ist ein kombiniertes Förder-, Dosier- und Absperrsy-
stem und unterliegt bestimmten Einbaukriterien (siehe Bild 9 und 15).
7.5.1. Einbauort
Die Dosierpumpe muss an einem kühlen Ort möglichtst nahe am Tank
(siehe Bild 9) montiert werden. Die zulässige Umgebungstemperatur
darf zu keinem Betriebszeitpunkt + 20°C übersteigen.
Dosierpumpe und Brennstoffleitungen dürfen nicht im Strahlungsbe-
reich heißer Fahrzeugteile montiert werden. Ggf. ist ein Strahlschutz
vorzusehen.
14
Air Top 3500 / Air Top 5000 D. 12 Volt und 24 Volt - Diesel
Bild 15: Dosierpumpe DP 30
Blase
7.5.2.
Die Dosierpumpe ist mit einer schwingungsdämpfenden Aufhängung zu
befestigen (z.B. gummierte Schelle). Die Einbaulage ist gemäß Bild 15
eingeschränkt, um eine gute Selbstentlüftung zu gewährleisten.
Wegen Korrosionsgefahr dürfen für die Steckverbindung zwischen Do-
sierpumpe und Dosierpumpenkabelbaum nur Original Webasto-Teile
verwendet werden.
Air Top 3500 / Air Top 5000
Einbaulage

Einbau und Befestigung
