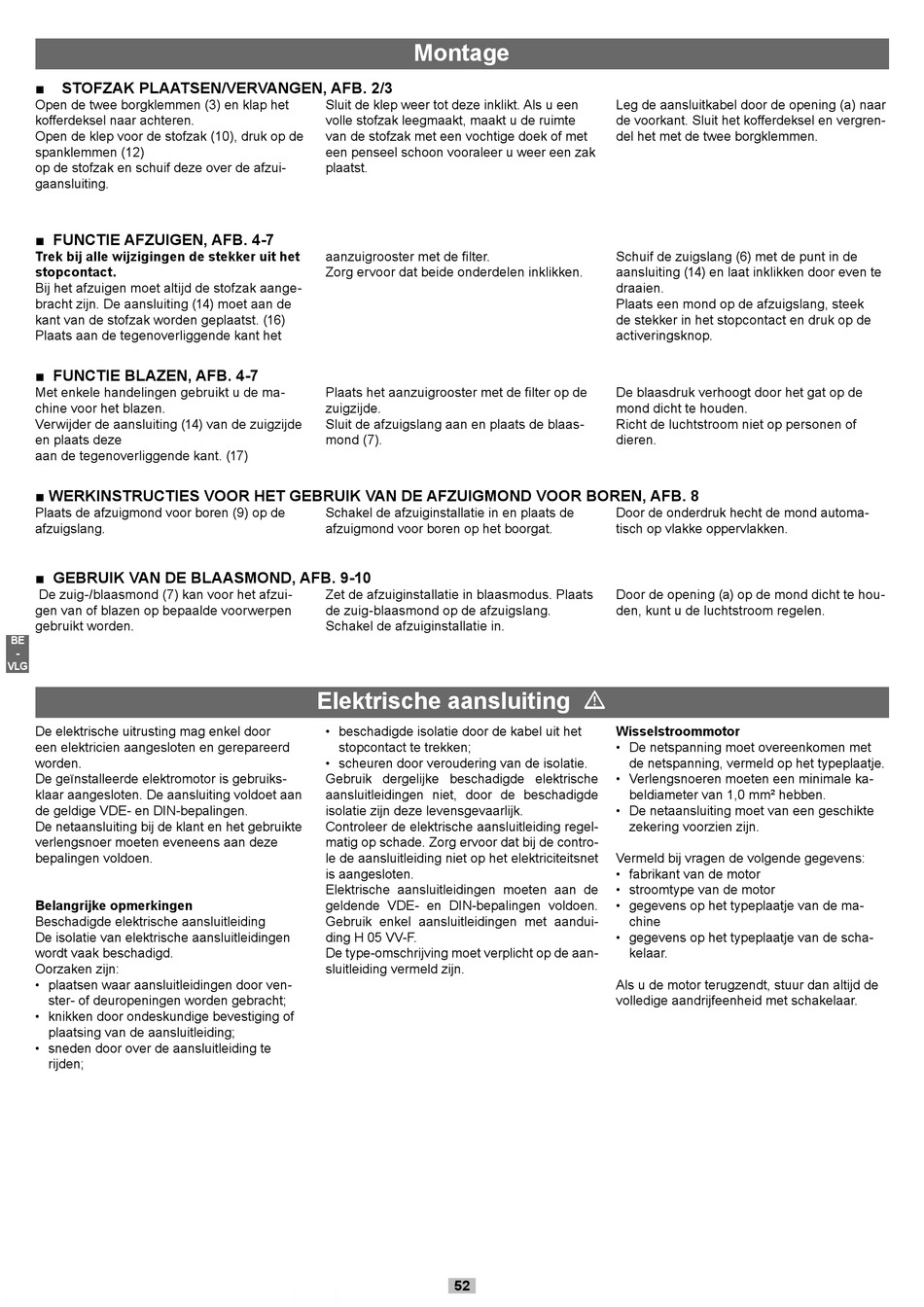

Scheppach HD2P Betriebsanweisung Seite 52

■ STOFZAK PLAATSEN/VERVANGEN, AFB. 2/3
Open de twee borgklemmen (3) en klap het
kofferdeksel naar achteren.
Open de klep voor de stofzak (10), druk op de
spanklemmen (12)
op de stofzak en schuif deze over de afzui-
gaansluiting.
■ FUNCTIE AFZUIGEN, AFB. 4-7
Trek bij alle wijzigingen de stekker uit het
stopcontact.
Bij het afzuigen moet altijd de stofzak aange-
bracht zijn. De aansluiting (14) moet aan de
kant van de stofzak worden geplaatst. (16)
Plaats aan de tegenoverliggende kant het
■ FUNCTIE BLAZEN, AFB. 4-7
Met enkele handelingen gebruikt u de ma-
chine voor het blazen.
Verwijder de aansluiting (14) van de zuigzijde
en plaats deze
aan de tegenoverliggende kant. (17)
■ WERKINSTRUCTIES VOOR HET GEBRUIK VAN DE AFZUIGMOND VOOR BOREN, AFB. 8
Plaats de afzuigmond voor boren (9) op de
afzuigslang.
■ GEBRUIK VAN DE BLAASMOND, AFB. 9-10
De zuig-/blaasmond (7) kan voor het afzui-
gen van of blazen op bepaalde voorwerpen
gebruikt worden.
BE
-
VLG
De elektrische uitrusting mag enkel door
een elektricien aangesloten en gerepareerd
worden.
De geïnstalleerde elektromotor is gebruiks-
klaar aangesloten. De aansluiting voldoet aan
de geldige VDE- en DIN-bepalingen.
De netaansluiting bij de klant en het gebruikte
verlengsnoer moeten eveneens aan deze
bepalingen voldoen.
Belangrijke opmerkingen
Beschadigde elektrische aansluitleiding
De isolatie van elektrische aansluitleidingen
wordt vaak beschadigd.
Oorzaken zijn:
• plaatsen waar aansluitleidingen door ven-
ster- of deuropeningen worden gebracht;
• knikken door ondeskundige bevestiging of
plaatsing van de aansluitleiding;
• sneden door over de aansluitleiding te
rijden;
Montage
Sluit de klep weer tot deze inklikt. Als u een
volle stofzak leegmaakt, maakt u de ruimte
van de stofzak met een vochtige doek of met
een penseel schoon vooraleer u weer een zak
plaatst.
aanzuigrooster met de filter.
Zorg ervoor dat beide onderdelen inklikken.
Plaats het aanzuigrooster met de filter op de
zuigzijde.
Sluit de afzuigslang aan en plaats de blaas-
mond (7).
Schakel de afzuiginstallatie in en plaats de
afzuigmond voor boren op het boorgat.
Zet de afzuiginstallatie in blaasmodus. Plaats
de zuig-blaasmond op de afzuigslang.
Schakel de afzuiginstallatie in.
Elektrische aansluiting m
• beschadigde isolatie door de kabel uit het
stopcontact te trekken;
• scheuren door veroudering van de isolatie.
Gebruik dergelijke beschadigde elektrische
aansluitleidingen niet, door de beschadigde
isolatie zijn deze levensgevaarlijk.
Controleer de elektrische aansluitleiding regel-
matig op schade. Zorg ervoor dat bij de contro-
le de aansluitleiding niet op het elektriciteitsnet
is aangesloten.
Elektrische aansluitleidingen moeten aan de
geldende VDE- en DIN-bepalingen voldoen.
Gebruik enkel aansluitleidingen met aandui-
ding H 05 VV-F.
De type-omschrijving moet verplicht op de aan-
sluitleiding vermeld zijn.
52
Leg de aansluitkabel door de opening (a) naar
de voorkant. Sluit het kofferdeksel en vergren-
del het met de twee borgklemmen.
Schuif de zuigslang (6) met de punt in de
aansluiting (14) en laat inklikken door even te
draaien.
Plaats een mond op de afzuigslang, steek
de stekker in het stopcontact en druk op de
activeringsknop.
De blaasdruk verhoogt door het gat op de
mond dicht te houden.
Richt de luchtstroom niet op personen of
dieren.
Door de onderdruk hecht de mond automa-
tisch op vlakke oppervlakken.
Door de opening (a) op de mond dicht te hou-
den, kunt u de luchtstroom regelen.
Wisselstroommotor
• De netspanning moet overeenkomen met
de netspanning, vermeld op het typeplaatje.
• Verlengsnoeren moeten een minimale ka-
beldiameter van 1,0 mm² hebben.
• De netaansluiting moet van een geschikte
zekering voorzien zijn.
Vermeld bij vragen de volgende gegevens:
• fabrikant van de motor
• stroomtype van de motor
• gegevens op het typeplaatje van de ma-
chine
• gegevens op het typeplaatje van de scha-
kelaar.
Als u de motor terugzendt, stuur dan altijd de
volledige aandrijfeenheid met schakelaar.
