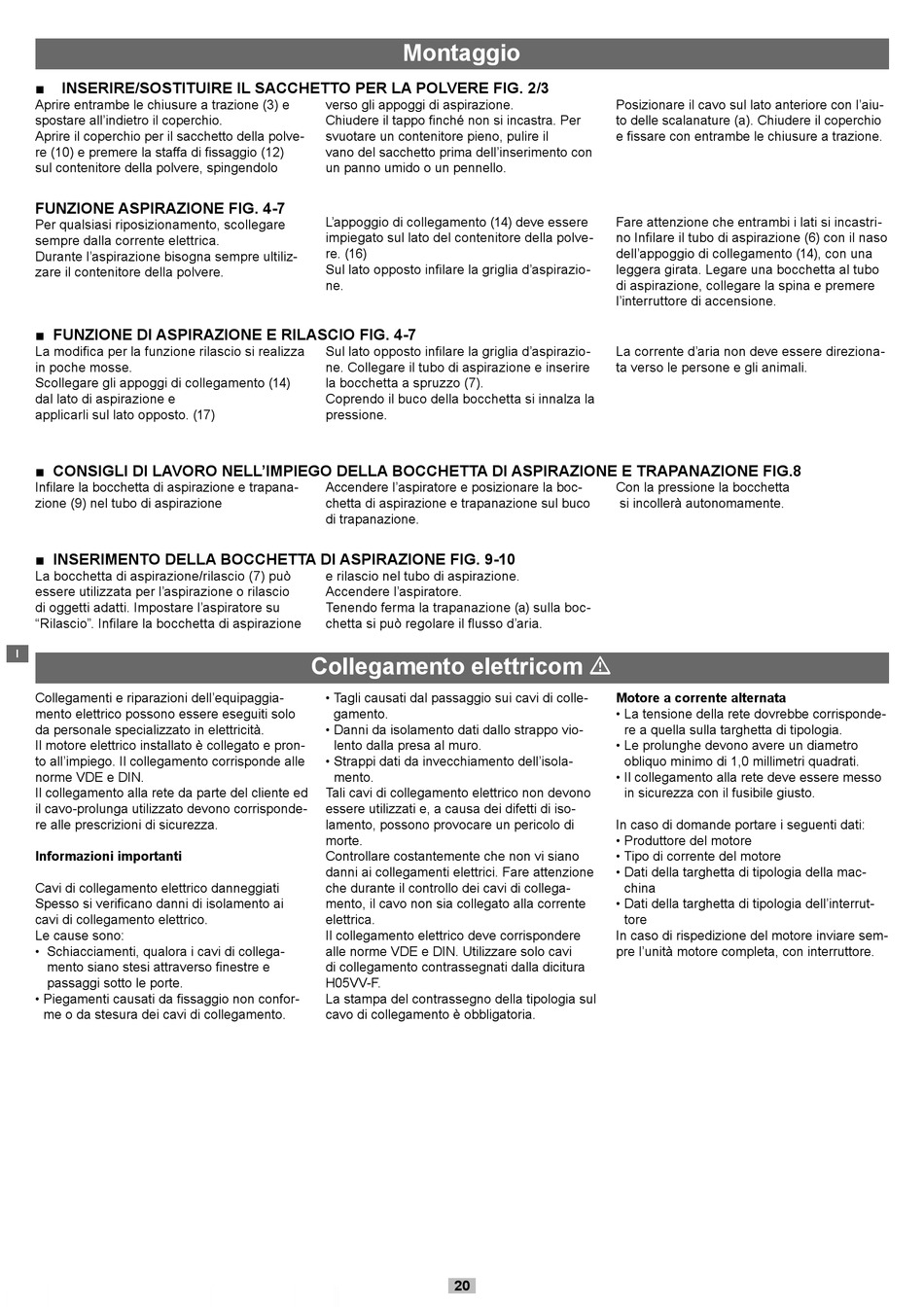

Scheppach HD2P Betriebsanweisung Seite 20

■ INSERIRE/SOSTITUIRE IL SACCHETTO PER LA POLVERE FIG. 2/3
Aprire entrambe le chiusure a trazione (3) e
spostare all'indietro il coperchio.
Aprire il coperchio per il sacchetto della polve-
re (10) e premere la staffa di fissaggio (12)
sul contenitore della polvere, spingendolo
FUNZIONE ASPIRAZIONE FIG. 4-7
Per qualsiasi riposizionamento, scollegare
sempre dalla corrente elettrica.
Durante l'aspirazione bisogna sempre ultiliz-
zare il contenitore della polvere.
■ FUNZIONE DI ASPIRAZIONE E RILASCIO FIG. 4-7
La modifica per la funzione rilascio si realizza
in poche mosse.
Scollegare gli appoggi di collegamento (14)
dal lato di aspirazione e
applicarli sul lato opposto. (17)
■ CONSIGLI DI LAVORO NELL'IMPIEGO DELLA BOCCHETTA DI ASPIRAZIONE E TRAPANAZIONE FIG.8
Infilare la bocchetta di aspirazione e trapana-
zione (9) nel tubo di aspirazione
■ INSERIMENTO DELLA BOCCHETTA DI ASPIRAZIONE FIG. 9-10
La bocchetta di aspirazione/rilascio (7) può
essere utilizzata per l'aspirazione o rilascio
di oggetti adatti. Impostare l'aspiratore su
"Rilascio". Infilare la bocchetta di aspirazione
I
Collegamenti e riparazioni dell'equipaggia-
mento elettrico possono essere eseguiti solo
da personale specializzato in elettricità.
Il motore elettrico installato è collegato e pron-
to all'impiego. Il collegamento corrisponde alle
norme VDE e DIN.
Il collegamento alla rete da parte del cliente ed
il cavo-prolunga utilizzato devono corrisponde-
re alle prescrizioni di sicurezza.
Informazioni importanti
Cavi di collegamento elettrico danneggiati
Spesso si verificano danni di isolamento ai
cavi di collegamento elettrico.
Le cause sono:
• Schiacciamenti, qualora i cavi di collega-
mento siano stesi attraverso finestre e
passaggi sotto le porte.
• Piegamenti causati da fissaggio non confor-
me o da stesura dei cavi di collegamento.
Montaggio
verso gli appoggi di aspirazione.
Chiudere il tappo finché non si incastra. Per
svuotare un contenitore pieno, pulire il
vano del sacchetto prima dell'inserimento con
un panno umido o un pennello.
L'appoggio di collegamento (14) deve essere
impiegato sul lato del contenitore della polve-
re. (16)
Sul lato opposto infilare la griglia d'aspirazio-
ne.
Sul lato opposto infilare la griglia d'aspirazio-
ne. Collegare il tubo di aspirazione e inserire
la bocchetta a spruzzo (7).
Coprendo il buco della bocchetta si innalza la
pressione.
Accendere l'aspiratore e posizionare la boc-
chetta di aspirazione e trapanazione sul buco
di trapanazione.
e rilascio nel tubo di aspirazione.
Accendere l'aspiratore.
Tenendo ferma la trapanazione (a) sulla boc-
chetta si può regolare il flusso d'aria.
Collegamento elettricom m
• Tagli causati dal passaggio sui cavi di colle-
gamento.
• Danni da isolamento dati dallo strappo vio-
lento dalla presa al muro.
• Strappi dati da invecchiamento dell'isola-
mento.
Tali cavi di collegamento elettrico non devono
essere utilizzati e, a causa dei difetti di iso-
lamento, possono provocare un pericolo di
morte.
Controllare costantemente che non vi siano
danni ai collegamenti elettrici. Fare attenzione
che durante il controllo dei cavi di collega-
mento, il cavo non sia collegato alla corrente
elettrica.
Il collegamento elettrico deve corrispondere
alle norme VDE e DIN. Utilizzare solo cavi
di collegamento contrassegnati dalla dicitura
H05VV-F.
La stampa del contrassegno della tipologia sul
cavo di collegamento è obbligatoria.
20
Posizionare il cavo sul lato anteriore con l'aiu-
to delle scalanature (a). Chiudere il coperchio
e fissare con entrambe le chiusure a trazione.
Fare attenzione che entrambi i lati si incastri-
no Infilare il tubo di aspirazione (6) con il naso
dell'appoggio di collegamento (14), con una
leggera girata. Legare una bocchetta al tubo
di aspirazione, collegare la spina e premere
l'interruttore di accensione.
La corrente d'aria non deve essere direziona-
ta verso le persone e gli animali.
Con la pressione la bocchetta
si incollerà autonomamente.
Motore a corrente alternata
• La tensione della rete dovrebbe corrisponde-
re a quella sulla targhetta di tipologia.
• Le prolunghe devono avere un diametro
obliquo minimo di 1,0 millimetri quadrati.
• Il collegamento alla rete deve essere messo
in sicurezza con il fusibile giusto.
In caso di domande portare i seguenti dati:
• Produttore del motore
• Tipo di corrente del motore
• Dati della targhetta di tipologia della mac-
china
• Dati della targhetta di tipologia dell'interrut-
tore
In caso di rispedizione del motore inviare sem-
pre l'unità motore completa, con interruttore.
