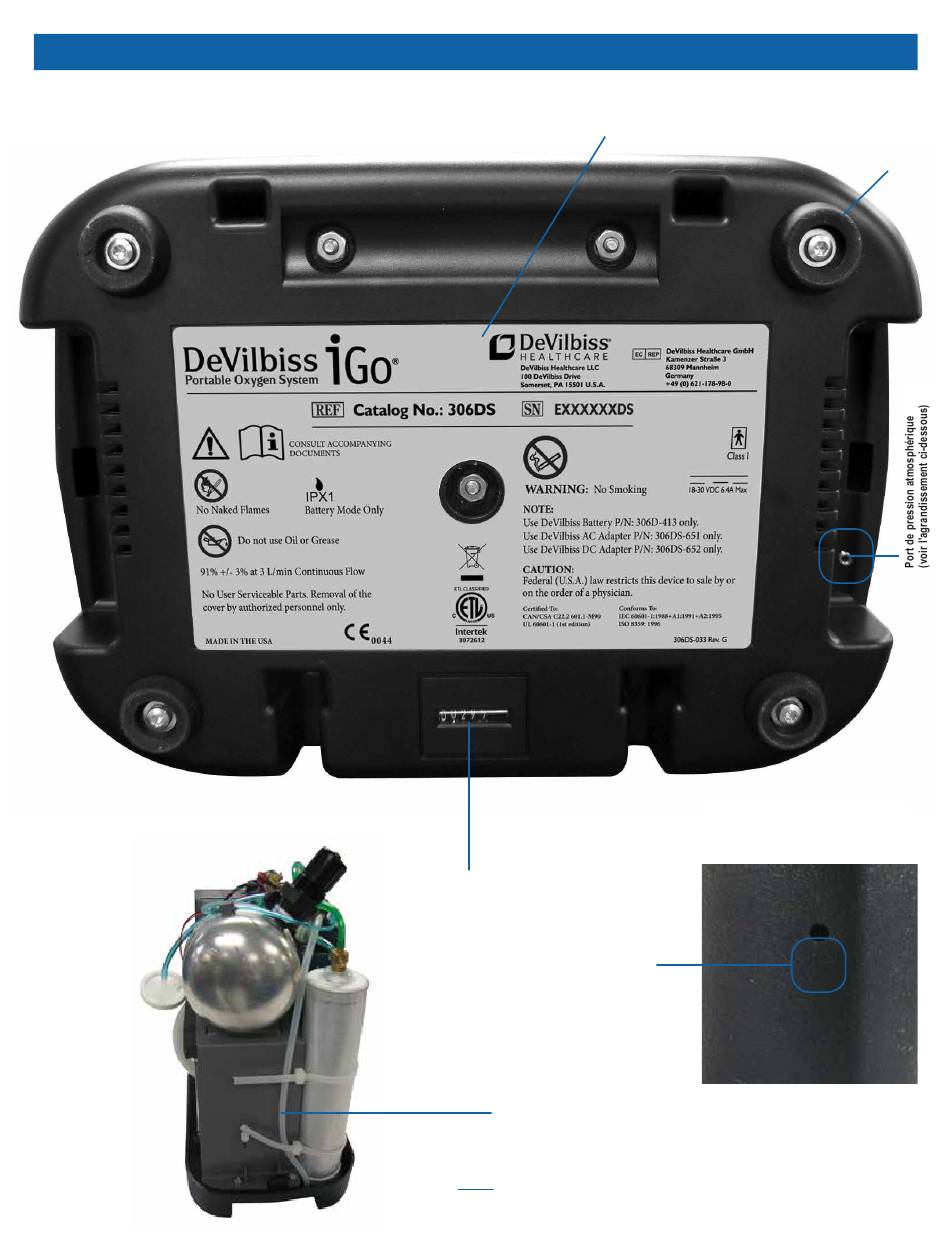

Figure 6 – Vue inférieure
Figure 6A – Tubage interne
FI GURE S, SCH ÉMA S E T V UE S
Compteur horaire
Étiquette des caractéristiques techniques
Port de pression
atmosphérique
Tubage sortant de la carte de circuits
imprimés vers le port de pression
atmosphérique
23
Pied
Figure 6B –
Agrandissement de
l'orifice
