E S SA I , R ÉPAR AT ION E T R EM PL AC EM EN T DES C O M PO SAN T S

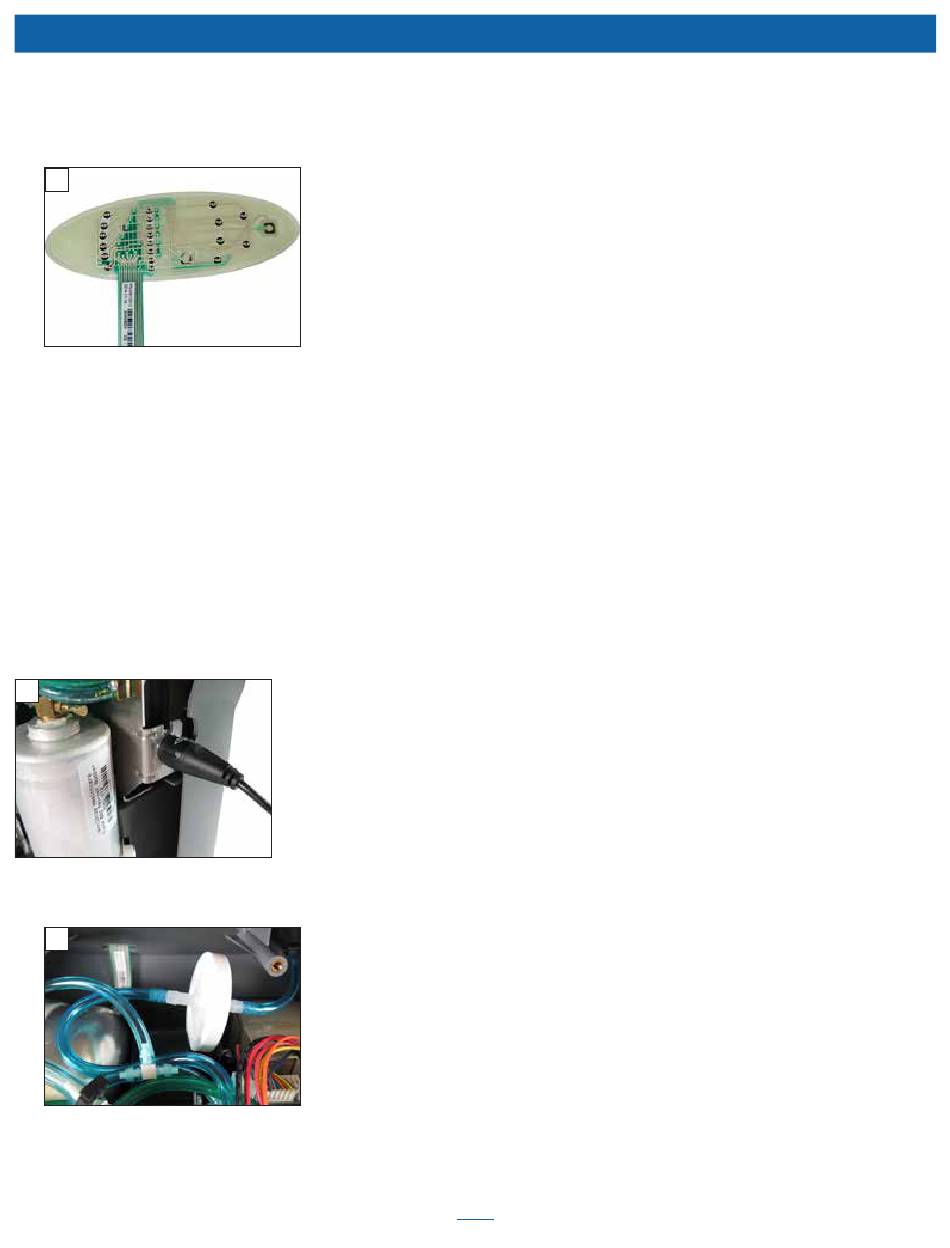

3. Retirez la protection du nouveau panneau de clavier/voyants
(figure 3). REMARQUE – NE JAMAIS PLIER NI TORDRE le
nouveau panneau de clavier/voyants. Ceci pourrait couper le
câblage interne !
3
4. Glissez le câble par la fente du boîtier avant et alignez le panneau/
clavier sur la découpe du capot avant. Engagez avec précaution le
panneau/clavier sur le boîtier. REMARQUE – Vous risquez de
couper le câble intégré en tirant le panneau/clavier pour le sortir du
boîtier et le repositionner !
5. Pour augmenter l'adhésion : Appuyez fermement sur le panneau/
clavier du milieu vers les bords ; appuyez ensuite autour, mais non
pas sur, tous les boutons et les voyants.
6. Insérez le câble plat dans le connecteur correspondant en
respectant l'orientation du câble précédent (figure 1).
ESSAIS PRÉLIMINAIRE : Branchez l'adaptateur secteur CA sur
l'appareil iGo (figure 4). Le voyant LED d'alimentation externe devrait
s'allumer. Appuyez sur le bouton ON/OFF du panneau. Tous les voyants
LED devraient s'allumer un instant. Appuyez sur les boutons plus (+) et
moins (-) ainsi que sur le bouton de mode de débit. Toutes les réactions
appropriées devraient être correctes. Coupez l'alimentation de l'appareil
et débranchez l'adaptateur CA.
4
7. Alignez le filtre à bactéries final parallèlement au filtre d'entrée et
faites passer le tuyau de sortie d'oxygène sous le tuyau du réservoir
accumulateur avant de fixer le boîtier avant à l'appareil (figure 5).
5
8. Avant de fixer le boîtier arrière à l'appareil, assurez-vous que le
câble plat a suffisamment de place pour se déplacer dans le boîtier
dans sa course sans se débrancher et qu'aucun fil ni tuyau ne sera
coincé à la fermeture du boîtier. Ramenez le filtre d'entrée vers la
poignée.

Bloc batterie

AVERTISSEMENT
N'ouvrez pas le bloc batterie . Il ne contient aucune pièce détachée
pouvant faire l'objet d'un entretien . Toutes les batteries doivent être
retournées pour entretien ou bien mises au rebut en accord avec
les réglementations en vigueur dans votre pays .
Pour retirer ou remplacer le bloc batterie :
1. Si la batterie a déjà été retirée de son logement situé à l'arrière du
dispositif iGo, passez à l'étape 4.
2. Si la batterie est reliée au concentrateur du dispositif iGo, appuyez
sur le loquet situé au-dessus du bloc batterie. Le bloc batterie se
détache alors du concentrateur, sur environ 2,5 cm et un bref bip
est émis.
3. Tenez fermement le bloc batterie, extrayez-le des deux logements
du concentrateur qui le maintiennent en position dans sa partie
inférieure.
4. Pour remplacer le bloc batterie, tenez celui-ci de sorte que le loquet
situé dans sa partie supérieure soit le dernier à s'insérer dans la }
cavité.
5. Insérez les languettes de la partie inférieure du bloc batterie dans
les logements correspondant, puis engagez la partie supérieure du
bloc dans la cavité. Le dispositif iGo émet un bref bip et le bloc
batterie fait entendre un « clic » lorsqu'il est bien positionné.

Caches

Pour retirer les caches :
1. Assurez-vous que l'appareil n'est raccordé à aucune source
d'alimentation.
2. Retirez les six vis qui maintiennent le cache sur la structure interne.
REMARQUE–Ces six vis sont de type T20 et vous aurez besoin
d'un tournevis à tête plate. Deux vis se situent dans la partie
inférieure du cache avant, deux autres au niveau de la cavité de la
poignée, derrière le filtre à air, et enfin les deux dernières dans la
partie inférieure de la cavité de la batterie.
3. Soulevez le cache arrière pour le retirer, puis mettez-le de côté.
4. Retirez le cache avant de l'appareil, débranchez le tuyau du filtre
bactériologique d'extrémité qui le relie à l'orifice de sortie.
5. Débranchez le câble du connecteur ruban du panneau de
commande en le soulevant délicatement puis en le retirant du
connecteur, sur la carte de circuits imprimés.
6. Soulevez le cache avant pour le retirer, puis mettez-le de côté.
Pour replacer les caches :
1. Assurez-vous que l'appareil n'est raccordé à aucune source
d'alimentation.
2. Veillez à ce que les tuyaux ne soient ni coudés ni déformés et à ce
que l'ensemble des tuyaux, faisceaux et connecteurs électroniques
soient correctement positionnés à l'intérieur de l'appareil.
3. Placez le cache avant face au compresseur, puis raccordez le tuyau
sortant du filtre bactériologique d'extrémité à l'orifice de sortie, et
enfin le câble du connecteur ruban du panneau de commande au
connecteur correspondant sur la carte de circuits imprimés.
Assurez-vous que le câble n'est pas tordu avant de le connecter.
4. Soulevez la partie inférieure du cache avant de la base, puis, en
vous aidant des lits de tamis, positionnez délicatement le cache sur
les composants intérieurs, en vous assurant que les tuyaux,
faisceaux et connecteurs électroniques ne sont ni coudés, ni
