Benutzerhandbuch
NIBE™ F1245
Erdwärmepumpe
UHB DE 1603-2
231606

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe F1245

Inhaltszusammenfassung für Nibe F1245

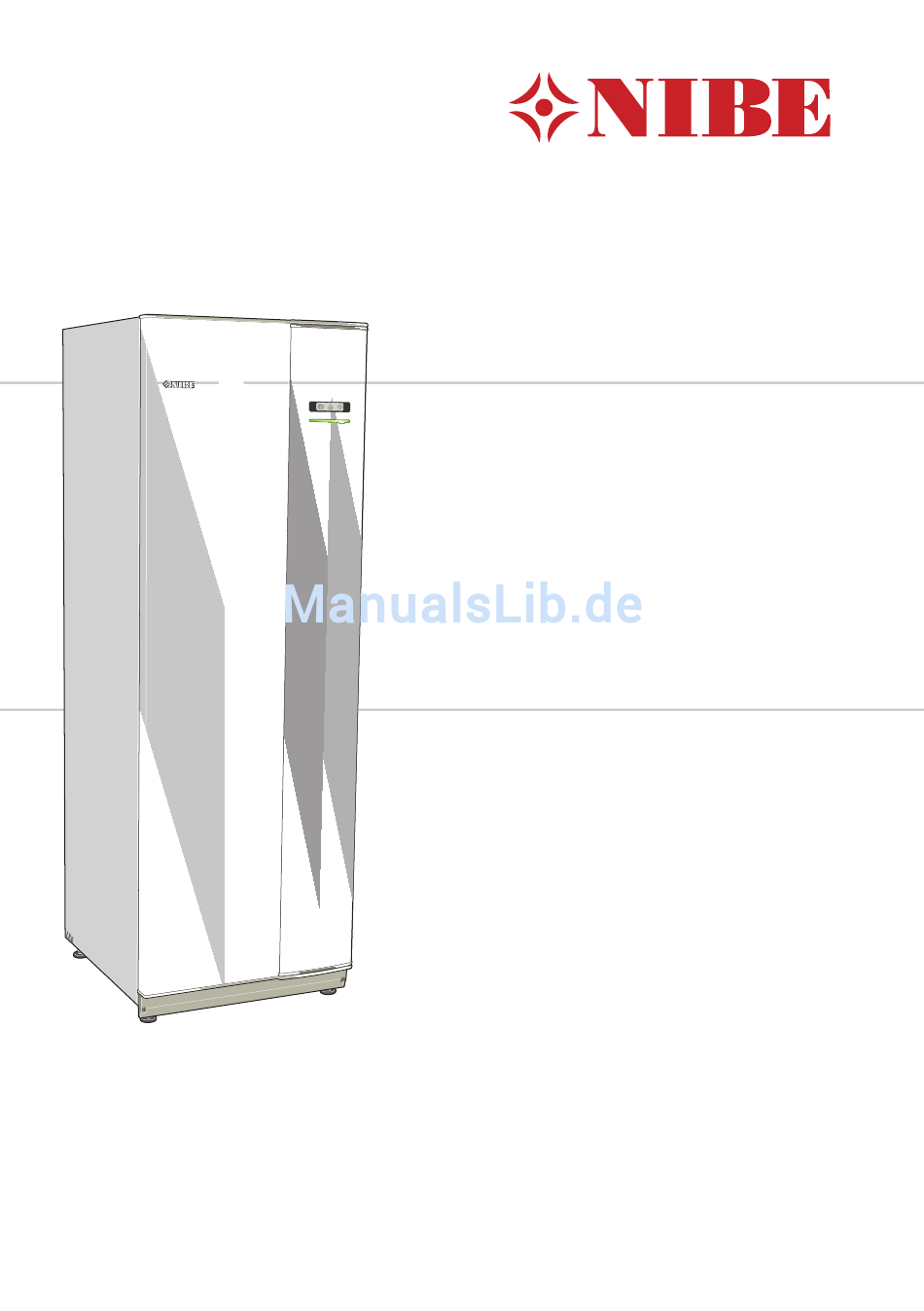

  • Seite 1 Benutzerhandbuch NIBE™ F1245 Erdwärmepumpe UHB DE 1603-2 231606...

  • Seite 2: Navigation

    Schnellanleitung Navigation OK-Taste (Bestätigung/Auswahl) Zurück-Taste (Zurück/Abbrechen/Beenden) Wählrad (Bewegen/Erhöhen/Verringern) Eine ausführliche Erklärung der Tastenfunktionen finden Sie auf Seite Wie Sie zwischen Menüs wechseln und unterschiedliche Einstellungen vornehmen, erfahren Sie auf Seite 20. Innenraumklima einstellen Um den Einstellungsmodus für die Innentemperatur aufzurufen, drücken Sie zweimal die OK-Taste, wenn Sie sich in der Ausgangsstellung im Hauptmenü...

  • Seite 3: Inhaltsverzeichnis

    Seriennummer Kontaktinformationen F1245 – Eine ausgezeichnete Wahl 2 Wärmepumpe – das Herzstück des Hauses Funktion der Wärmepumpe Kontakt mit F1245 Wartung von F1245 3 F1245 – zu Ihren Diensten Innenraumklima einstellen Brauchwasserkapazität einstellen Informationen abrufen Wärmepumpe anpassen 4 Komfortstörung Alarmverwaltung...

  • Seite 4: Wichtige Informationen

    Heizkurve (Ver- schiebung) 1.9.1.1 Heizkurve (Verlauf der Heizkurve) Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im NIBE-Installateurhandbuch sowie gemäß den geltenden Regeln ausge- führt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen...

  • Seite 5: Sicherheitsinformationen

    ©NIBE 2016. HINWEIS! Starten Sie die Wärmepumpe nicht, wenn ein Risiko für gefrorenes Wasser im System besteht. HINWEIS! Ein beschädigtes Stromversorgungskabel darf nur von NIBE, dem Servicebeauftragten oder befugtem Personal ausgetauscht werden, um eventuelle Schäden und Risiken zu vermeiden. Systemdruck Max.

  • Seite 6: Kennzeichnung

    Dieses Symbol kennzeichnet Tipps, die den Umgang mit dem Produkt erleichtern. Kennzeichnung Eine CE-Zertifizierung bedeutet, dass NIBE eine Zusicherung vorlegt, dass das Produkt alle Anforderungen gemäß den relevanten EU-Richtlinien erfüllt. Die CE-Kennzeichnung ist für die meisten innerhalb der EU verkauf- ten Produkte vorgeschrieben –...

  • Seite 7: Kontaktinformationen

    NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, 01600 Reyrieux Tel : 04 74 00 92 92 Fax : 04 74 00 42 00 E-mail: info@nibe.fr www.ni- be.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Ches- terfield S41 9QG Tel: 0845 095 1200 Fax: 0845 095 1201 E-mail: info@nibe.co.uk...
  • Seite 8 NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46-(0)433-73 000 Fax: +46-(0)433-73 190 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu. Kapitel 1 | Wichtige Informationen NIBE™...

  • Seite 9: F1245 - Eine Ausgezeichnete Wahl

    Die Patrone kann ebenso für einen Reservebetrieb ver- wendet werden (Werkseinstellung 6 kW). Für F1245-16 3 x 400 V kann eine Elektroheizpatrone mit 7 kW automatisch zugeschaltet werden, wenn unvorhergesehene Ereignisse eintreten sollten oder wenn ein Reservebetrieb erforderlich ist (Werkseinstellung 6 kW).
  • Seite 10 ■ Einfache Fehlersuche Bei einem Fehler wird dieser im Klartext auf dem Wärmepumpendisplay angezeigt. Außerdem werden auszuführende Maßnahmen beschrieben. Kapitel 1 | Wichtige Informationen NIBE™ F1245...

  • Seite 11: Wärmepumpe - Das Herzstück Des Hauses

    -2 °C -3 °C 0 °C -3 °C 0 °C Värmekälla Värmekälla Wärmequelle Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F1245...

  • Seite 12: Funktion Der Wärmepumpe

    Zyklus durchlaufen. Es wird erneut in den Verdampfer geleitet und der Prozess wiederholt sich. Heizkreis Die vom Kältemittel im Kondensator abgegebene Wärmeenergie wird vom Heizkesselteil der Wärmepumpe aufgenommen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F1245...
  • Seite 13 Der Heizungsmedien zirkuliert in einem geschlossenen System und trans- portiert die Wärmeenergie des erwärmten Wassers zum Brauchwasserspei- cher des Hauses sowie zu den Heizkörpern bzw. Heizrohrwärmeübertra- gern. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F1245...

  • Seite 14: Kontakt Mit F1245

    Kontakt mit F1245 Externe Informationen Wenn die Tür an der Wärmepumpe geschlossen ist, können Sie Informa- tionen über ein Informationsfenster und eine Statuslampe abrufen. Informationsfenster Statuslampe Informationsfenster Im Informationsfenster erscheint der Teil des Displays, der am Bedienfeld angezeigt wird (hinter der Wärmepumpentür). Das Informationsfenster kann unterschiedliche Informationen ausgeben, z.B.

  • Seite 15: Bedienfeld

    Betriebsschalter F1245 USB-Anschluss Hinter der Wärmepumpentür befindet sich ein Bedienfeld, das zur Kom- munikation mit F1245 verwendet wird. Das sind Sie: dient zum Ein- und Ausschalten oder versetzt die Wärmepumpe in den ■ Notbetrieb. Raumklima und Brauchwasser, sowie Einstellungen der Wärmepumpe ■...
  • Seite 16 Der USB-Anschluss ist unter der Kunststoffabdeckung mit der Pro- duktbezeichnung verborgen. Der USB-Anschluss wird für eine Softwareaktualisierung genutzt. Rufen Sie http://www.nibeuplink.com auf und wechseln Sie zur Re- gisterkarte „Software“, um die aktuelle Software für Ihre Anlage herunterzuladen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F1245...

  • Seite 17: Menüstruktur

    BRAUCHWASSER INFO Wenn die Wärmepumpe als Slave eingestellt ist, wird ein begrenztes Hauptmenü im Display angezeigt, das den Hinweis enthält, dass die meisten Systemeinstellungen an der Master-Wärmepumpe vorzunehmen sind. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F1245...
  • Seite 18 Alarmprotokoll. Siehe Seite 57. Dieses Menü wird auch im begrenzten Menüsystem der Slave-Wärmepum- pe angezeigt. WÄRMEPUMPE Menü 4 Einstellung von Uhrzeit, Datum, Sprache, Display, Betriebsmodus usw. Siehe Seite 61. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F1245...
  • Seite 19 Luxusmodus für Brauchwasser aktiviert ist. Dieses Symbol zeigt an, ob „Urlaubseinstellung“ in Menü 4.7 aktiv ist. Dieses Symbol zeigt an, ob eine Verbindung zwischen F1245 und NIBE NIBE Uplink besteht. Dieses Symbol zeigt die aktuelle Ventilatorgeschwindigkeit an, wenn diese von der Normalgeschwindigkeit abweicht.

  • Seite 20: Steuerung

    Markieren aus und drücken auf die OK-Taste. Daraufhin wird ein neues Fenster mit Untermenüs geöffnet. Wählen Sie eines der Untermenüs durch Markieren aus und drücken Sie die OK-Taste. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F1245...

  • Seite 21: Alternative Wählen

    1. Markieren Sie die gewünschten Optionen. Eine Option ist vorge- wählt (weiß). 2. Drücken Sie die OK-Taste, um die gewählte Option zu bestätigen. Diese wird daraufhin mit einem grünen Häkchen markiert. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F1245...
  • Seite 22 Sie das Wählrad nach links, um den Wert zu verrin- gern. 4. Drücken Sie die OK-Taste, um den eingestellten Wert zu bestäti- gen. Drücken Sie die Zurück-Taste, um die Änderungen zu ver- werfen und den Ausgangswert aufzurufen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F1245...
  • Seite 23 Sie die Zurück-Taste. Wenn für ein Menü nur ein Zei- chensatz verfügbar ist, erscheint die Tastatur direkt. Nach erfolgter Eingabe markieren Sie "OK" und drücken die OK-Taste. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F1245...

  • Seite 24: Hilfemenü

    So rufen Sie den Hilfetext auf: 1. Markieren Sie das Hilfesymbol per Wählrad. 2. Drücken Sie die OK-Taste. Der Hilfetext umfasst meist mehrere Seiten, die mithilfe des Wählrads durchblättert werden können. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F1245...

  • Seite 25: Wartung Von F1245

    Wartung von F1245 Regelmäßige Kontrollen Ihre Wärmepumpe ist quasi wartungsfrei und erfordert nach der Inbetrieb- nahme lediglich minimale Unterhaltsmaßnahmen. Es wird jedoch empfoh- len, die Anlage in regelmäßigen Abständen zu kontrollieren. Bei einer Störung erscheint eine entsprechende Meldung in Form verschie- dener Alarmtexte auf dem Display.

  • Seite 26: Energiespartipps

    Sie können Sie die Temperatur während einer Abwesenheit senken. ■ Nutzen Sie dazu das Zeitprogramm „Urlaubseinstellung“ in Menü 4.7. Siehe Seite 72 für Anweisungen. Wenn Sie "Brauchwasser Sparmodus" aktivieren, wird weniger Energie ■ verbraucht. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F1245...
  • Seite 27 Spielkonsole (Betrieb: 6 h/Woche) Radio/Stereoanlage (Betrieb: 3 h/Tag) Computer einschl. Monitor (Betrieb: 3 h/Tage, Standby 21 h/Tag) Glühlampe (Betrieb: 8 h/Tag) Halogen-Spotlight (Betrieb: 8 h/Tag) Kühlung (Betrieb: 24 h/Tag) Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F1245...
  • Seite 28 Niveau liegen. Nach 1-2 Jahren sollten Heizkurve, Parallelver- schiebung der Heizkurve und Thermostatventile in der Wohnung erneut angepasst werden, da das Heizsystem nach Ende des Trocknungsprozesses in der Regel eine niedrigere Temperatur erfordert. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE™ F1245...

  • Seite 29: F1245 - Zu Ihren Diensten

    3 F1245 – zu Ihren Diensten Innenraumklima einstellen Übersicht Untermenüs RAUMKLIMA 1 Das Menü RAUMKLIMA enthält mehrere Untermenüs. Rechts neben den Menüs werden auf dem Display Statusinformationen für das jeweilige Temperatur Menü angezeigt. ventilation normal Temperatur Temperatureinstellung zeitliche Steuerung für das Klimatisierungssystem. Per...
  • Seite 30 Werkseinstellung: 0 Das Display zeigt den eingestellten Wert für die Heizung an (Parallelver- schiebung der Heizkurve). Um die Innenraumtemperatur anzuheben oder abzusenken, erhöhen bzw. verringern Sie den Wert auf dem Display. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 31 Sie den Wert in Menü 1.1.1 um einen Schritt. Wenn bei warmen Witterungsbedingungen die Raumtemperatur zu hoch ist, verringern Sie den Wert in Menü 1.1.1 um einen Schritt. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 32 Steuerung des Innenklimas (Heizung/Kühlung/ventilation) für jeden Wochentag festgelegt. Heizung Eine zeitliche Steuerung ist auch für Kühlung einen längeren Zeitraum während ei- ner wählbaren Periode (Urlaub) in ventilation Menü 4.7 möglich. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 33 Anpassung: Hier legen Sie für das Zeitprogramm fest, wie sehr die Heiz- kurve im Vergleich zu Menü 1.1 geändert werden soll. Wenn ein Raumfüh- ler installiert ist, wird die gewünschte Raumtemperatur in °C eingestellt. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 34 Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit eingestellt ist. ACHTUNG! Temperaturänderungen in der Wohnung werden erst nach längerer Zeit umgesetzt. So führen etwa kurze Zeitperioden bei Fußbodenheizun- gen nicht zu einer spürbaren Änderung der Raumtemperatur. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 35 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verur- sachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 36: Ventilation (Zubehör Erforderlich)

    Wird die Zeile "alle" verwendet, richten sich alle Tage in der Periode nach dieser Zeile. Zeitperiode: Hier werden Start- und Stoppzeit am gewählten Tag für die zeitliche Steuerung festgelegt. Anpassung: Hier stellen Sie die gewünschte Ventilatorgeschwindigkeit ein. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 37 Vorlauftemp. Einstellung der minimal zulässigen Vorlauftemperatur. Raumfühlereinstellungen Raumfühlereinstellungen. Kühleinstellungen Kühlungseinstellungen. Ventilatorrückstellzeit Festlegung der Ventilatorrückstellzeit bei einer vorübergehenden Änderung der Ventilationsgeschwindigkeit. eigene Kurve Einstellung der eigenen Kurve für Heizung bzw. Kühlung. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 38 Betrieb gewährleistet. Anhand dieser Kurven steuert das Regelgerät der Wärmepumpe die Wassertemperatur für das System, die Vorlauftemperatur, und somit die Innentemperatur. Hier können Sie eine Kurve auswählen und außerdem ablesen, wie sich die Vorlauftemperatur Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 39: Parallelverschiebung Der Heizkurve

    Maße bei allen Au- ßenlufttemperaturen. So steigt z.B. bei einer Kurvenverschiebung um +2 Schritte die Vorlauftemperatur bei - 10 - 20 - 30 - 40°C allen Außenlufttemperaturen um UTETEMPERATUR Außentemperatur 5 °C. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 40: Vorlauftemperatur - Maximalund Minimalwerte

    Je höher die Nummer, desto steiler der Verlauf und desto höher die Vorlauftemperatur. Kurve 0 bedeutet, dass eigene Kurve (Menü 1.9.7) verwendet wird. 5. Drücken Sie die OK-Taste, um die Einstellung abzuschließen. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 41: Externe Justierung

    1.9.2 Klimatisierungssystem externe Justierung 1.9.2 Einstellbereich: -10 bis +10 oder die gewünschte Raumtemperatur, wenn ein Raumtemperaturfühler Klimatisierungsystem 1 °C installiert ist. Klimatisierungsystem 2 Werkseinstellung: 0 Klimatisierungsystem 3 °C Klimatisierungsystem 4 Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 42 In Menü 1.9.3 wählen Sie Heizung oder Kühlung aus. Im nächsten Menü (min. Vorl.temp. Heizung/Kühlung) stellen Sie die minimale Vorlauftem- peratur zum Klimatisierungssystem ein. Dementsprechend berechnet F1245 niemals eine Temperatur, die unter dem hier eingestellten Wert liegt. Wenn mehr als ein Klimatisierungssystem vorhanden ist, kann die Einstel- lung für jedes System vorgenommen werden.

  • Seite 43: Raumfühlereinstellungen

    Ein zu hoch eingestellter Wert im "Faktorsystem" kann (in Abhängigkeit vom verwendeten Klimatisierungssystem) eine instabile Raumtemperatur bewirken. Wenn mehrere Klimatisierungssysteme installiert sind, können die oben beschriebenen Einstellungen für jedes einzelne System vorgenommen werden. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 44: Kühleinstellungen (Zubehör Erforderlich)

    Fühler Heiz./Kühl. Werkseinstellung: kein Fühler ausgewählt Sollwert Kühl-/Heizfühler Einstellbereich: 5-40 °C Werkseinstellung: 21 Heizung bei Raumuntertemp. Einstellbereich: 0,5 bis 10,0°C Werkseinstellung: 1,0 Kühlung bei Raumübertemp. Einstellbereich: 0,5 bis 10,0°C Werkseinstellung: 3,0 Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 45 Werkseinstellung: 0 Zeit zw. Heizung und Kühlung Einstellbereich: 0-48 h Werkseinstellung: 2 Sie können F1245 nutzen, um das Haus in der warmen Jahreszeit zu kühlen. ACHTUNG! Bestimmte Einstellungsoptionen erscheinen nur, wenn deren Funktion in F1245 installiert und aktiviert ist. Fühler Heiz./Kühl.
  • Seite 46 Kühlung erzeugen. Zeit zw. Heizung und Kühlung Diese Option ist nur bei Zweirohrkühlsystemen verfügbar. Hier legen Sie fest, wie lange F1245 warten soll, bis nach Ende des Kühlbe- triebs eine Rückkehr zum Heizbetrieb erfolgt (oder umgekehrt). Kapitel 3 | F1245 –...

  • Seite 47: Ventilatorrückstellzeit (Zubehör Erforderlich)

    Hier wählen Sie die Rückstellzeit für eine vorübergehende Änderung (Geschw. 1-4) der Ventilationsgeschwindigkeit in Menü 1.2 aus. Als Rückstellzeit gilt die erforderliche Zeit, in der die Ventilationsgeschwin- digkeit wieder zum normalen Wert zurückkehrt. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 48 Hier können Sie bei speziellem Bedarf Ihre eigene Heiz- bzw. Kühlkurve erstellen, indem Sie die gewünschten Vorlauftemperaturen bei unterschied- lichen Außenlufttemperaturen vorgeben. ACHTUNG! Kurve 0 in Menü 1.9.1 muss ausgewählt werden, damit eigene Kurve gilt. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 49: Außentemperaturpunkt

    Sie "Außentemperaturpunkt" auf "-2" und erhöhen Sie "Kurvenände- rung", bis die gewünschte Raumtemperatur vorliegt. ACHTUNG! Bevor Sie eine erneute Einstellung vornehmen, sollten mindestens 24 Stunden verstreichen, damit sich die Temperaturen stabilisieren können. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 50: Nachtabsenkung (Zubehör Erforderlich)

    Die Nachtkühlungsfunktion kann nur aktiviert werden, wenn die Behei- zung deaktiviert ist. Dies wird in Menü 4.2 vorgenommen. +Adjust Menü 1.9.11 - Beeinfl.grad +adjust 1.9.11 Einstellbereich: 0,1 – 1,0 Werkseinstellung: 0,5 - Beeinfl.grad Klimatisierungsystem 1 Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 51: Flm-Kühlung (Zubehör Erforderlich)

    FLM-Kühlung startet, wenn die Raumtemperatur den eingestellten Wert Raumsollwert + Kühlung bei Raumübertemp. überschreitet. FLM-Kühlung hält an, wenn die Raumtemperatur unter Raumsollwert sinkt. Wenn Sie mehrere FLM-Systeme nutzen, können Sie diese Werte für jedes einzelne System festlegen. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 52: Brauchwasserkapazität Einstellen

    Teil des Zeitprogramms aktiv ist. Ansonsten wird "aus" angezeigt. erweitert Einstellung einer periodischen Erhöhung der Brauchwassertem- peratur. vorüb. Luxus Menü Einstellbereich: 3, 6 und 12 h, sowie vorüb. Luxus 2.1 Modus "aus" Werkseinstellung: "aus" 12 h Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 53 Die Funktion wird bei der Auswahl einer Zeitperiode direkt aktiviert. Die Bestätigung erfolgt per OK-Taste. Rechts erscheint die verbleibende Zeit für die gewählte Einstellung. Nach Ablauf der Zeit kehrt F1245 zu dem Modus zurück, der in Menü 2.2. eingestellt ist. Wählen Sie "aus" aus, um vorüb.
  • Seite 54 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verur- sachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 55 Sie können das zeitliche Intervall zwischen den Erhöhungen der Brauch- wassertemperatur einstellen. Der Zeitraum kann zwischen 1 und 90 Tagen eingestellt werden. Werkseinstellung: 14 Tage. Aktivieren bzw. deaktivieren Sie "aktiviert", um die Funktion ein- bzw. auszuschalten. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 56 Umwälzpumpe gemäß den Einstellungen oben. "Betriebszeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe je Betriebszyklus aktiv sein soll. "Stillstandzeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe zwi- schen den Betriebszyklen inaktiv sein soll. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 57: Informationen Abrufen

    3.9 °C Wählrad, um zwischen den Seiten zu blättern. Auf einer Seite wird ein QR-Code an- gezeigt. Dieser QR-Code stellt u. a. die Seriennummer, den Produktnamen und einge Betriebsdaten dar. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 58 Einstellungen, Betriebszustand und Statistik der Zusatzheizung. Es können keine Änderungen vorgenommen werden. Status: Die Informationen können über Zeitfaktor: mehrere Seiten verteilt sein. Drehen Sie das Wählrad, um zwischen den Seiten zu blättern. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 59: Innentemperaturprotokoll

    Raumfühler bzw. ein Fernbedientableau installiert ist. Woche Ist ein Abluftmodul (NIBE FLM) instal- liert, wird die Ablufttemperatur ange- zeigt. So lesen Sie die Mitteltemperatur ab: 1. Drehen Sie das Wählrad so, dass der Ring auf der Welle mit der Wo- chennummer markiert wird.
  • Seite 60 4. Um nun die verschiedenen Wochen anzuzeigen, drehen Sie das Wählrad nach rechts oder links und lesen die Mitteltemperatur ab. 5. Drücken Sie die OK- oder Zurück-Taste, um den Ablesemodus zu ver- lassen. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 61: Wärmepumpe Anpassen

    Einstellung des Betriebsmodus für die Wärmepumpe. Plusfunktionen Menü Plusfunktionen4.1 In den zugehörigen Untermenüs nehmen Sie Einstellungen für eventu- ell installierte Zusatzfunktionen für Pool 1 F1245 vor. Pool 2 Internet Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 62: Starttemperatur

    Verdichter für diesen Pool gleichzeitig arbeiten dürfen. Wenn die Pooltemperatur unter die eingestellte Starttemperatur gefallen ist und kein Brauchwasser- oder Heizbedarf vorliegt, startet F1245 die Poolerwärmung. Deaktivieren Sie "aktiviert", um die Poolerwärmung auszuschalten. ACHTUNG! Die Starttemperatur kann auf einen Wert gestellt werden, der über der...
  • Seite 63 Alle Benutzer trennen 1. Markieren Sie "alle Benutzer trennen" und drücken Sie die OK-Taste. 2. Die Anlage kommuniziert jetzt mit NIBE NIBE Uplink, um Ihre Anlage von allen per Internet verbundenen Benutzern zu trennen. HINWEIS! Nachdem alle verbundenen Benutzer getrennt wurden, kann keiner von ihnen Ihre Anlage über NIBE NIBE Uplink überwachen oder steuern,...
  • Seite 64 Ihren Netzwerkadministrator (o.s.ä.). um weitere Informationen zu er- halten. TIP! Alle seit dem Aufrufen des Menüs vorgenommenen Einstellungen lassen sich zurücksetzen. Markieren Sie dazu "zurücksetzen" und drücken Sie die OK-Taste. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 65: Proxyeinstellungen

    6. Markieren Sie "bestätigen" und drücken Sie die OK-Taste. TIP! Alle seit dem Aufrufen des Menüs vorgenommenen Einstellungen lassen sich zurücksetzen. Markieren Sie dazu "zurücksetzen" und drücken Sie die OK-Taste. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 66 "SG Ready" beeinflusst werden darf. In der Stellung "Niedriger Preis" von "SG Ready" wird die Stopptemperatur für das Brauchwasser nur für den Verdichterbetrieb so hoch wie möglich eingestellt (Elektroheizpatrone nicht zulässig). Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 67 Stopptemperatur) um 1°C erhöht. In der Überkapazitätsstellung „SG Ready“ wird die gewünschte Pooltem- peratur (Start- und Stopptemperatur) um 2°C erhöht. HINWEIS! Die Funktion muss in Ihrer F1245 angeschlossen und aktiviert sein. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 68: Strompreisübersicht

    Dies kann Kosteneinsparungen bei einem Stromtarif ermöglichen, der auf Stundenpreisen basiert. Die Funktion ruft die Stundenpreise für die kom- menden 24 h über NIBE NIBE Uplink ab. Daher werden eine Internetver- bindung und ein NIBE NIBE Uplink-Konto benötigt. Deaktivieren Sie „aktiviert“, um smart price adaption™ auszuschalten.

  • Seite 69: Smart Homes (Zubehör Erforderlich)

    Smart Homes (Zubehör erforderlich) Menü 4.1.7 Smart Homes 4.1.7 Wenn Sie ein Smart Homes-System besitzen, das mit NIBE Uplink™ kom- munizieren kann, lässt sich Ihre Wär- mepumpe über eine App steuern, wenn Sie die Smart Homes-Funktion Smart Homes in diesem Menü aktivieren.
  • Seite 70 Sie können die Funktion deaktivieren, wenn keine Kühlung stattfinden soll. Diese Option setzt voraus, dass Kühlzubehör vorhanden ist. ACHTUNG! Durch Deaktivieren von "ZH" wird die Wohnung möglicherweise nicht ausreichend beheizt. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 71: Uhrzeit Und Datum

    Menü meine Symbole 4.3 Hier können Sie festlegen, welche Symbole angezeigt werden, wenn die Außen-/Raumtemp. Tür für F1245 geschlossen ist. Sie Brauchwassertemperatur können bis zu 3 Symbole auswählen. Analoguhr Bei der Auswahl von mehr Symbolen wird die zuerst getätigte Auswahl Digitaluhr überschrieben.

  • Seite 72: Urlaubseinstellung

    ACHTUNG! Wenn Sie die Brauchwasserbereitung während des Urlaubs abschalten, wird "periodische erhöhung" in diesem Zeitraum blockiert (zur Verhin- derung einer Bakterienbildung). "periodische erhöhung" wird bei Been- digung der Urlaubseinstellung gestartet. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 73 Der Zeiger kennzeichnet, in welchem Zyklus sich die Wärmepumpe befin- det. Bei Auswahl von 0 min wird dem Bedarf kein Vorrang eingeräumt. Er wird nur dann gedeckt, wenn kein anderer Bedarf vorliegt. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 74 Die maximale Einstellung von "ZH-Stopp" liegt bei "Heizungsstopp". ACHTUNG! In Systemen, in denen dieselben Rohre für Heizung und Kühlung genutzt werden, kann "Heizungsstopp" maximal auf "Kühlstart" gestellt werden, wenn kein Kühl-/ Heizfühler vorhanden ist. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 75: Gradminuteneinstellung

    Wollen Sie alle Benutzereinstellungen auf die werkseitigen Voreinstellungen Menüs). zurücksetzen? ACHTUNG! Nein Nach dem Zurücksetzen auf die Werkseinstellungen müssen persön- liche Einstellungen, wie z.B. Heizkur- ve usw., erneut vorgenommen werden. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 76: Schema Blockierung

    Steuerung festgelegt. Blockierung: Hier wird die gewünschte Blockierung ausgewählt. Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verur- sachen, erscheint ein rotes Ausrufezeichen. Blockierung des Verdichters. Blockierung der elektrischen Zusatzheizung. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...
  • Seite 77 Stoppzeit am Tag danach. Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit eingestellt ist. ACHTUNG! Eine längerfristige Blockierung kann zu einer Beeinträchtigung des Komforts und der Wirtschaftlichkeit führen. Kapitel 3 | F1245 – zu Ihren Diensten NIBE™ F1245...

  • Seite 78: Komfortstörung

    Wärmepumpe und bzw. oder erzeugt Brauchwasser, obwohl ein Problem vorliegt. Dabei kann es möglich sein, dass der Verdichter der Wärmepumpe nicht in Betrieb ist. In diesem Fall übernimmt die Elektroheizpatrone die Beheizung bzw. Brauchwasserbereitung. Kapitel 4 | Komfortstörung NIBE™ F1245...

  • Seite 79: Fehlersuche

    Rufen Sie Menü 2.2 auf und wählen Sie einen höheren Komfortmodus ■ aus. Zu niedrige oder keine Vorrangschaltung für Brauchwasser. ■ Rufen Sie Menü 4.9.1 auf und verlängern Sie den Zeitraum, in dem ■ der Brauchwasserbereitung Vorrang eingeräumt wird. Kapitel 4 | Komfortstörung NIBE™ F1245...

  • Seite 80: Niedrige Raumtemperatur

    Menü 1.9.1 (Heizkurve) nach unten justiert werden. Externer Schaltkontakt zur Änderung der Raumerwärmung aktiviert. ■ Kontrollieren Sie eventuelle externe Schaltkontakte. ■ Ungleichmäßige Innentemperatur Falsch eingestellte Heizkurve. ■ Stellen Sie die Heizkurve in Menü 1.9.1 präzise ein. ■ Kapitel 4 | Komfortstörung NIBE™ F1245...

  • Seite 81: Laute Oder Störende Ventilation

    Zu wenig Wasser im Klimatisierungssystem. ■ Befüllen Sie das Klimatisierungssystem mit Wasser. ■ Ventilation zu schwach oder nicht vorhanden. Dieser Teil des Fehlersuchekapitels gilt nur, wenn das Zubehör NIBE FLM installiert ist. Filter blockiert. ■ Die Ventilation ist nicht justiert.

  • Seite 82: Pfeifende Geräusche In Den Heizkörpern

    Ungleichmäßiger Volumenstrom in den Heizkörpern. ■ Wenden Sie sich an Ihren Installateur. ■ Luftgeräusche Dieser Teil des Fehlersuchekapitels gilt nur, wenn das Zubehör NIBE FLM installiert ist. Zu wenig Wasser im Wasserverschluss. ■ Befüllen Sie den Wasserverschluss mit Wasser. ■...

  • Seite 83: Technische Daten

    5 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem Installateurhandbuch (www.nibe.de). Kapitel 5 | Technische Daten NIBE™ F1245...

  • Seite 84: Glossar

    Elektrische Zusatzheizung Strom, der an den kältesten Tagen des Jahres z.B. von einer Elektroheizpa- trone beigesteuert wird, um den Heizbedarf zu decken, der von der Wär- mepumpe allein nicht gedeckt werden kann. Kapitel 6 | Glossar NIBE™ F1245...
  • Seite 85 Glattrohrwärmetauscher Mittels Glattrohrwärmetauscher wird Brauchwasser (Leitungswasser) im Speicher mit Heizwasser erwärmt. Heizkörper Synonym für Heizflächen. Für eine gemeinsame Nutzung mit F1245 müssen sie mit Wasser gefüllt sein. Heizkurve Die Heizkurve bestimmt u.a. anhand der Außentemperatur, welche Wärme von der Wärmepumpe produziert werden soll. Bei Auswahl eines hohen Werts wird die Wärmepumpe angewiesen, bei einer niedrigen Außentem-...
  • Seite 86 Die maßgebliche Außentemperatur (Normaußentemperatur) richtet sich je nach Wohnort. Je niedriger die maßgebliche Außentemperatur, desto geringer sollte die Werteinstellung unter "Heizkurvenauswahl" sein. Mischventil Ventil, das kaltes Wasser mit dem Warmwasser mischt, das den Brauch- wasserspeicher verlässt. Kapitel 6 | Glossar NIBE™ F1245...
  • Seite 87 über die Innenraumtemperatur. Rücklauf Leitung, in der das Wasser vom Heizsystem des Hauses (Heizkörper/Heiz- rohrwärmeübertrager) zurück zur Wärmepumpe transportiert wird. Rücklauftemperatur Temperatur des zur Wärmepumpe zurückströmenden Wassers, nachdem Wärmeenergie an Heizkörper/Heizrohrwärmeübertrager abgegeben wurde. Kapitel 6 | Glossar NIBE™ F1245...
  • Seite 88 Wärmequellenmedienschläuche, evtl. Bohrungen und Verdampfer stellen die Wärmequellenseite dar. Wärmetauscher Vorrichtung, die Wärmeenergie von einem Medium an ein anderes über- trägt, ohne dass die Substanzen gemischt werden. Ein Beispiel für verschie- dene Wärmetauscher sind Verdampfer und Kondensator. Kapitel 6 | Glossar NIBE™ F1245...

  • Seite 89: Zusatzheizung

    Energie, die für den Betrieb erforderlich ist. Ein Syn- onym dafür ist der COP. Zusatzheizung Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wärmepumpe. Dabei kann es sich z.B. um eine Elektroheizpatrone, einen Gas-/Öl-/Pellets-/Holzkessel oder Fernwärme handeln. Kapitel 6 | Glossar NIBE™ F1245...

  • Seite 90: Index

    Stromverbrauch, 27 OK-Taste, 16 Externe Informationen, 14 Informationsfenster, 14 Regelmäßige Kontrollen, 25 Statuslampe, 14 Schalter, 16 F1245 – Eine ausgezeichnete Wahl, 9 Seriennummer, 6 F1245 – zu Ihren Diensten, 29 Statuslampe, 14–15 Brauchwasserkapazität einstellen, 52 Steuerung, 20 Informationen abrufen, 57...
  • Seite 91 Wartung von F1245, 25 Energiespartipps, 26 Regelmäßige Kontrollen, 25 Wert einstellen, 22 Wichtige Informationen, 4 Anlagendaten, 4 F1245 – Eine ausgezeichnete Wahl, 9 Kontaktinformationen, 7 Seriennummer, 6 Zurück-Taste, 16 Zwischen Seiten blättern, 24 Kapitel 7 | Sachregister NIBE™ F1245...
  • Seite 96 WS name: Anders WS version: a7 (working edition) Publish date: 2016-01-20 17:05 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 231606...
