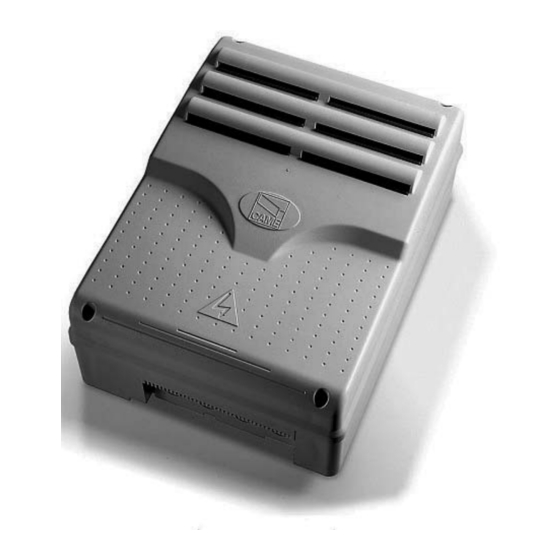

- Seite 1 STEUEREINHEIT 319 T 9 0 DE FÜR 230 V - 400 V - ANTRIEBE MONTAGEANLEITUNG ZT6 - ZT6C Deutsch...
-
Seite 2: Verwendungszweck Und Gebrauchsbeschränkungen
2 Verwendungszweck und Gebrauchsbeschränkungen 2.1 Verwendungszweck Die Steuereinheit ZT6 - ZT6C wurde von der Came cancelli Automatici S.p.A. für die Steuerung von Schiebetorantrieben der Serie 001BK-2200T sowie von Antrieben für Sektionaltore, Schiebetoren und Faltschiebetoren der Serie 001C-BXT entwickelt. Sämtliche von den in der Montageanleitung beschriebenen, abweichende Installationen bzw. Verwendungszwecke sind unzulässig. - Seite 3 4.1 Maße Gehäusemaße ZT6 Gehäusemaße ZT6C 4.2 Hauptbestandteile Dip-Switch Funktionswahl Signaldiode Funkcode Schmelzsicherung Steuereinheit 630 mA F Anschluss-Klemmleisten Schmelzsicherung Zusatzgeräte 2 A F Anschluss-Klemmleiste für Trafo Schmelzsicherung Leitung 8 A F 10. Taster zur Einspeicherung des Funkcodes Steckplatz für AF-Funksteckmodul 11.
-
Seite 4: Montage
5 Montage 5.1 Vorher zu überprüfen Vor der Montage muss man: • Überprüfen, dass die Motorsteuerung an einem vor Stößen geschützten Standort montiert wird, dass die für die Grundplatte verwendeten Flächen ausreichend stabil sind und dass für die Befestigung geeignete Schrauben, Dübel usw. verwendet werden. •... - Seite 5 6 elektrische Anschlüsse ZT6 Antriebseinheit Dreiphasen-Motor 400 V AC 001BK-2200T 001C-BXT Stromversorgung Klemmen für 24 V AC- Betriebsspannung Zusatzgeräte. Zulässige Steuereinheit 230 V AC, Gesamtleistung: 45 W einphasig Wenn die Betriebsspannung 230 Ausgang 24 V AC, V beträgt (ein- oder dreiphasig), während Torlauf...
- Seite 6 Warn- und Beleuchtungslampen Betriebszyklus- / Orientierungsleuchte (Strombelastbarkeit: 230V - max. Warnleuchte Tor off en 60 W) (Leistung Kontakt: 24 V - max. 3 W) Mit Dip 16 auf OFF und Dip 17 auf ON = Be- Zeigt an, dass das Tor 5 1 6 1 7 1 8 triebszykluslampe.
- Seite 7 Sicherheitsgeräte Lichtschranken C1 = Kontakt (N.C.) Wiederauflauf bei Zulauf. DIR / DELTA-S Steckplatz für Sicherheitseinrichtungen, wie Lichtschranken, Sicherheitsleisten und andere den Richtlinien EN 12978 entsprechende Sicherheitseinrichtungen. In der Zulauf-Phase bewirkt der sich öffnende Kontakt die Reversierung der Torbewegung bis zum völligen Auflauf. Bei Nichtverwendung von C1, den Dip 7 auf ON stellen.
- Seite 8 7 Funktionswahl 1 ON Autozulauf eingeschaltet (1OFF - ausgeschaltet) 2 ON Funktion auf-stopp-zu-stopp über Taster (2-7) und Handsender (mit AF-Funksteckmodul) eingeschaltet 2 OFF Funktion auf-zu über Taster (2-7) und Handsender (mit AF-Funksteckmodul) eingeschaltet 3 ON Funktion nur Auflauf über Handsender (mit AF-Funksteckmodul) eingeschaltet; (3OFF - ausgeschaltet) 4 ON Funktion Totmannbetrieb aktiviert;...
- Seite 9 Das AF Steckmodul nur auf die Steuerung des Antriebs stecken. Der Handsendertaster für den Auflauf eines Tores muss auf dem Kanal CH1 des Antriebs gespeichert werden. Der Handsendertaster für den Auflauf beider Tore muss auf dem Kanal CH2 des Antriebs gespeichert werden. CAME CAME CAME CAME CAME CAME...
-
Seite 10: Aktivierung Des Funkbefehls
10 Aktivierung des Funkbefehls Das RG58 Kabel der Antenne an die Klemmen und das evtl. anzuschließende Zusatzgerät im Ausgang an B1-B2 (Kontakt N.O.) anschließen ❶. Nur für Funksteckmodule AF43S / AF43SM, den Jumper, wie dargestellt je nach Handsenderserie verstellen ❷. STROMZUFUHR UNTERBRECHEN UND, WENN VORHANDEN, DIE BATTERIEN ENTFERNEN. -
Seite 11: Abbau Und Entsorgung
CAME CANCELLI AUTOMATICI S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen. ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können getrennt gesammelt mit dem normalen Hausmüll entsorgt... - Seite 12 HR • Za sve dodatne informacije o poduzeću, proizvodima i tehničkoj podršci: UK • Для отримання будь-якої іншої інформації про компанію, продукцію та технічну підтримку: www. came.com www. came.com CAME Cancelli Automatici S.p.a. CAME Cancelli Automatici S.p.a. Via Martiri Della Libertà, 15 31030 Dosson Di Casier...
