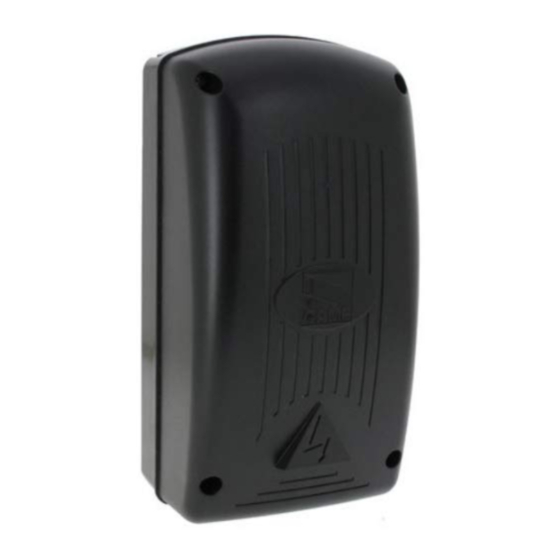

CAME ZR24N Montageanleitung
Steuerung für 230 v antriebe
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für CAME ZR24N
Inhaltszusammenfassung für CAME ZR24N
- Seite 1 STEUERUNG FA00943-DE FÜR 230 V ANTRIEBE ZR24N DE Deutsch MONTAGEANLEITUNG...
- Seite 2 Arbeiten von erfahrenen Fachleuten durchgeführt werden. • Das Gerät ist ausschließlich für den Zweck zu verwenden, für den es entwickelt wurde. Andere Verwendungszwecke sind gefährlich. Die CAME S.p.A. haftet nicht für durch ungeeignete, unsachgemäße bzw. fehlerhafte Verwendung verursachte Schäden • Vor der Montage des Antriebs üb- erprüfen, ob das anzutreibende Teil in gutem mechanischem Zustand, ordnungsgemäß...
- Seite 3 den geltenden Vorschriften erfolgen. • Überprüfen, dass der angegebene Temperatur- bereich für den Montageort geeignet ist. • Die Baustelle sorgfältig abgrenzen, um den Zutritt Unbefugter, im Besonderen von Minderjährigen und Kindern, zu verhindern. • Wir empfehlen geeignete Schutzmaßnahmen zu ergreifen, um im Aktionsbereich der Ma- schine befindliche Menschen gegen mechanische Gefahren zu schützen.
- Seite 4 Stromzufuhr ausführen. • Elektrische Leitungen müssen, zum Schutz vor mechanischen Schäden, durch entsprechende Leerrohre geführt werden und dürfen nicht mit Teilen, die während des Betriebs heiß werden könnten (Motor, Trafo usw.) in Berührung kommen. • Im Stromnetz gemäß den Installationsvorschriften eine angemessene omnipolare Schut- zauslösungseinheit vorsehen, die unter den Bedingungen der Überspannungskategorie III das Gerät völlig abtrennt.
-
Seite 5: Zeichenerklärung
Alle Anschlüsse und Verbindungen werden durch Sicherungen geschützt. Verwendungszweck Die Steuereinheit ZR24N dient der Steuerung von CAME Rolltürantrieben der Serie H für den Wohn- und Gewerbebereich. Sämtliche von den in der Montageanleitung beschriebenen, abweichende Installationen bzw. Verwendungszwecke sind unzulässig. - Seite 6 Abmessungen Technische Daten ZR24N Schutzart (IP) Betriebsspannung (V - 50/60 Hz) 230 AC Stromaufnahme im Stand-by (W) CAME Motorleistung (W) Max. Leistung der Zusatzgeräte (W) Gehäusematerial Betriebstemperatur (°C) -20 ÷ +55 Isolierklasse Sicherungen Stromaufnahme Liniensicherung (A) Zusatzgeräte (mA) 315 F...
- Seite 7 Beschreibung der Bestandteile Anschlussklemmleisten Eingangssicherung Sicherungen Geräte und Zusatzgeräte Potentiometer - Betriebszeit Potentiometer - Autozulauf DIP-Schalter Speichertaster Programmier-LED (PRG) Strom-LED (PWR) Steckplatz AF-Funksteckmodul...
- Seite 8 MONTAGE Kabeltypen und Mindeststärken Kabellänge Anschluss < 20 m 20 < 30 m Steuerung 120 / 230 V AC (1P+N+PE) 3G x 1,5 mm 3G x 2,5 mm Motor 120 / 230 V AC 4G x 1,5 mm 4G x 2,5 mm TX-Lichtschranken 2 x 0,5 mm RX-Lichtschranken...
- Seite 9 Befestigung der Steuereinheit ❶ Die Montageplatte der Steuerung mit geeigneten Schrauben und Dübeln an einer geschützten Stelle anbringen. ❷ Die vorgeprägten Löcher in der Montageplatte der Steuerung durchbohren. ⚠ Die in der Steuerung befi ndliche Leiterplatte nicht beschädigen. ❸ Die vorgeprägten Löcher durchbohren und die Kabelverschraubung mit den Leerrohren für die Stromkabel einstecken. ❶...
-
Seite 10: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE Die Verdrahtung normgerecht durchführen und geeignete Kabeldurchführungen verwenden ( ⚠ Die Kabeldurchführung nur für das 230 V AC Netzkabel verwenden. ⚠ Die Erdung der Stromanlage mit der Erdungsklemme des Motors verbinden. ⚠ Die 230 V AC Kabel mit geeigneten Halterungen oder Kabelbindern von den Niederspannungskabeln trennen. ⚠... - Seite 11 Befehlsgeräte AUF - ZU - REVERSIERUNG (Schritt-Schritt) über Befehlsgerät (NO- Kontakt). Mit dem DIP 2 auf ON kann der Schaltbefehl AUF-STOPP- ZU-STOPP (sequentiell) aktiviert werden. STOPP-Taster (NC-Kontakt). Die Rolltür stoppt und der Autozulauf wird ausgeschlossen. Um den Betrieb wieder aufzunehmen den Befehlstaster oder ein anderes Befehlsgerät betätigen.
- Seite 12 Sicherheitsgeräte Lichtschranken Eingang für Sicherheitsgeräte (Lichtschranken). C1 WIEDERAUFLAUF BEI ZULAUF: im Zulauf der Rolltür bewirkt der sich öff nende Kontakt die Reversierung bis zum vollständigen Aufl auf; C7 WIEDERAUFLAUF BEI ZULAUF: im Zulauf der Rolltür bewirkt der sich öff nende Kontakt die schnelle Reversierung bis zum vollständigen Aufl...
- Seite 13 10 11 1 2 7 C1 C7 TS 10 11 1 2 7 C1 C7 TS 10 11 1 2 7 C1 C7 TS - NO C NC TX - 10 2 TX C TX 2 TX 2 DELTA DELTA-S DFWN...
- Seite 14 Anschluss der Sicherheitsgeräte (Sicherheitstest) Nach jedem Auf- bzw. Zulaufbefehl überprüft die Steuerung, ob die Sicherheitsgeräte (z.B. Lichtschranken) funktionieren. Gegebenenfalls vorliegende Störungen schließen jeden Schaltbefehl aus. Für diesen Anschluss den DIP 3 auf ON stellen, um die Funktion zu aktivieren. 10 11 1 2 7 C1 C7 TS 10 11 1 2 7 C1 C7 TS...
-
Seite 15: Funktionen Und Einstellungen
FUNKTIONEN UND EINSTELLUNGEN ⚠ Alle Einstellungen bei stehendem Antrieb durchführen. DIP-SCHALTER - Funktionen POTENTIOMETER - Einstellungen BETRIEBSZEIT AUTOZULAUF Die Betriebszeit der Motoren wird eingestellt. Die Der Autozulauf ist aktiviert (1 OFF - Betriebszeit kann von 10 bis 120 Sek. eingestellt werden. deaktiviert) ... -
Seite 16: Benutzerverwaltung Über Handsender
BENUTZERVERWALTUNG ÜBER HANDSENDER Beschreibung der LED-Anzeige der PROG Taste - Blinkt schnell, wenn die Lichtschranken ein Hindernis erfassen. - Blinkt im Sekundentakt während dem gesamten Autozulauf, sofern dieser aktiviert wurde (wenn die Lichtschranken während der Aufhaltezeit vor Autozulauf ein Hindernis erfassen, leuchtet die LED ständig, bis das Hindernis entfernt wird, danach beginnt die Aufhaltezeit von vorn und die LED blinkt). - Seite 17 Einen Benutzer anlegen Es können max. 50 Benutzer eingegeben werden; danach blinkt die PRG-LED schnell und der Benutzer wird nicht gespeichert. ❶ Die PROG Taste auf der Steuerung gedrückt halten. Die LED blinkt. ❷ Einen Taster des einzuspeichernden Handsenders drücken. Die LED bleibt an und bestätigt aufdiese Weise die Einspeicherung. ...
- Seite 18 Einen schon gespeicherten Benutzer löschen Den DIP 4 auf ON stellen. Die PROG Taste auf der Steuerung gedrückt halten. Die Programmier-LED blinkt. Innerhalb von 5 Sekunden den Handsendertaster des zu löschenden Benutzers drücken. Die LED bestätigt den Löschvorgang durch schnelles Blinken (eine Sekunde lang) und geht danach aus. Den DIP 4 wieder auf OFF stellen.
- Seite 19 Alle Benutzer löschen Den DIP 4 auf ON stellen. Die PROG Taste auf der Steuerung ca. 10 Sekunden lang drücken. Die Programmier-LED blinkt mehrmals und geht aus. Den DIP 4 wieder auf OFF stellen. ABSCHLIESSEND Befestigung der Antriebsabdeckung Nach der Verdrahtung und Inbetriebnahme, die Abdeckung aufstecken und mit den enthaltenen Schrauben befestigen.
-
Seite 20: Abbau Und Entsorgung
Fachbetrieben entsorgt werden. NICHT IN DIE UMWELT GELANGEN LASSEN! BEZUGSNORMEN Die CAME SPA bestätigt, dass dieses Produkt den in der Konformitätserklärung genannten und derzeit gültigen Richtlinien entspricht. Der Inhalt der Anleitung kann jederzeit ohne Vorankündigung geändert werden.
