4.1 Maße

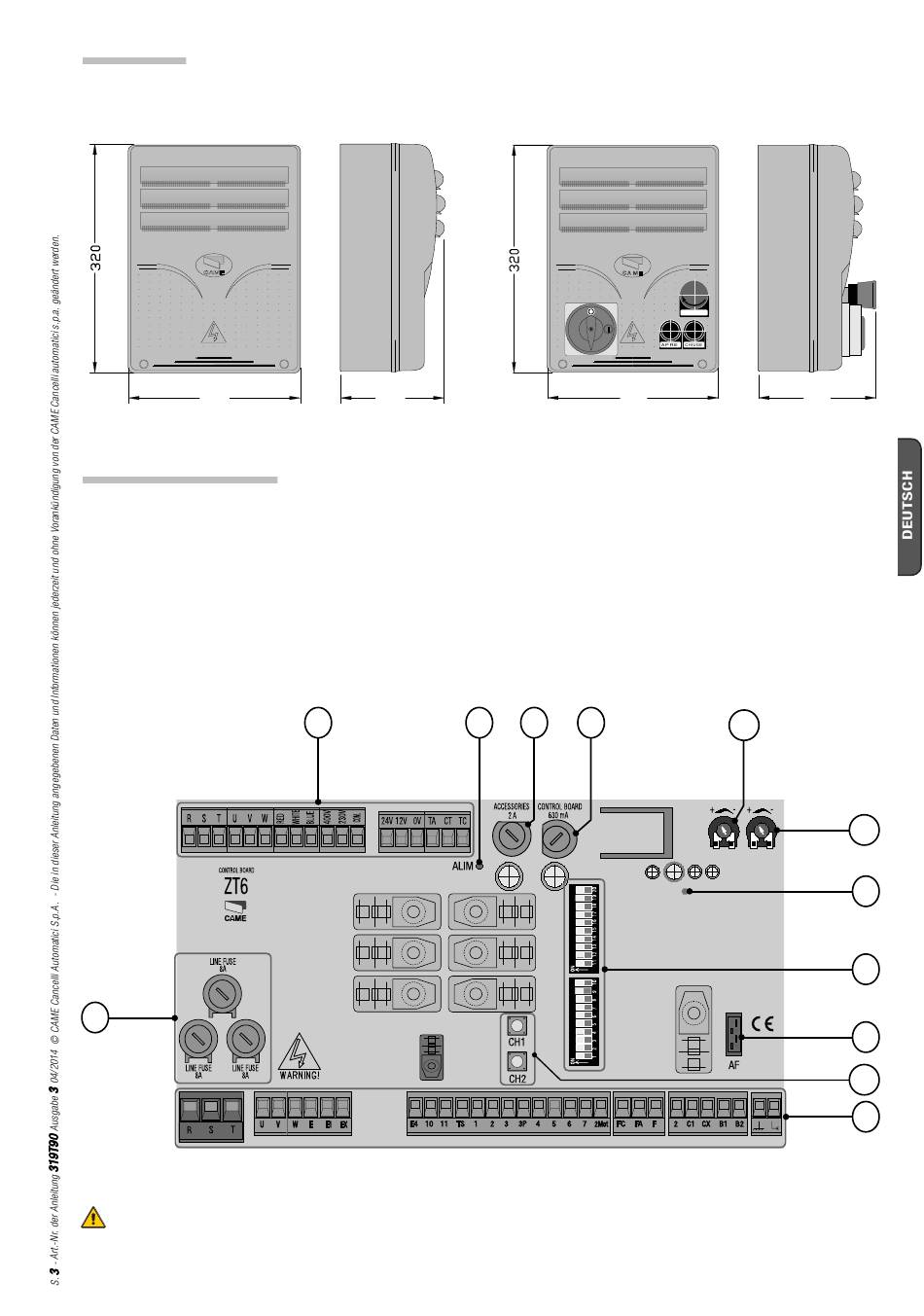

Gehäusemaße ZT6
240
240
4.2 Hauptbestandteile
1.
Dip-Switch Funktionswahl
2.
Schmelzsicherung Steuereinheit 630 mA F
3.
Schmelzsicherung Zusatzgeräte 2 A F
4.
Schmelzsicherung Leitung 8 A F
5.
Steckplatz für AF-Funksteckmodul
6.
Anzeige-LED Stromversorgung
4
Achtung! Vor Eingriffen die Stromzufuhr unterbrechen.
Mit ZT6C genügt es, die Sicherheitssperre zu betätigen.
240
240
9
6
Gehäusemaße ZT6C
240
240
7.
Signaldiode Funkcode
8.
Anschluss-Klemmleisten
9.
Anschluss-Klemmleiste für Trafo
10. Taster zur Einspeicherung des Funkcodes
11. Potentiometer TCA: Einstellung der Aufhaltezeit vor dem
Autozulauf
12. Potentiometer AP.PARZ.: Einstellung Teilaufl auf
3
2
165
165
11
12
7
1
5
10
8
