Verwandte Anleitungen für CAME ZT6N
Inhaltszusammenfassung für CAME ZT6N

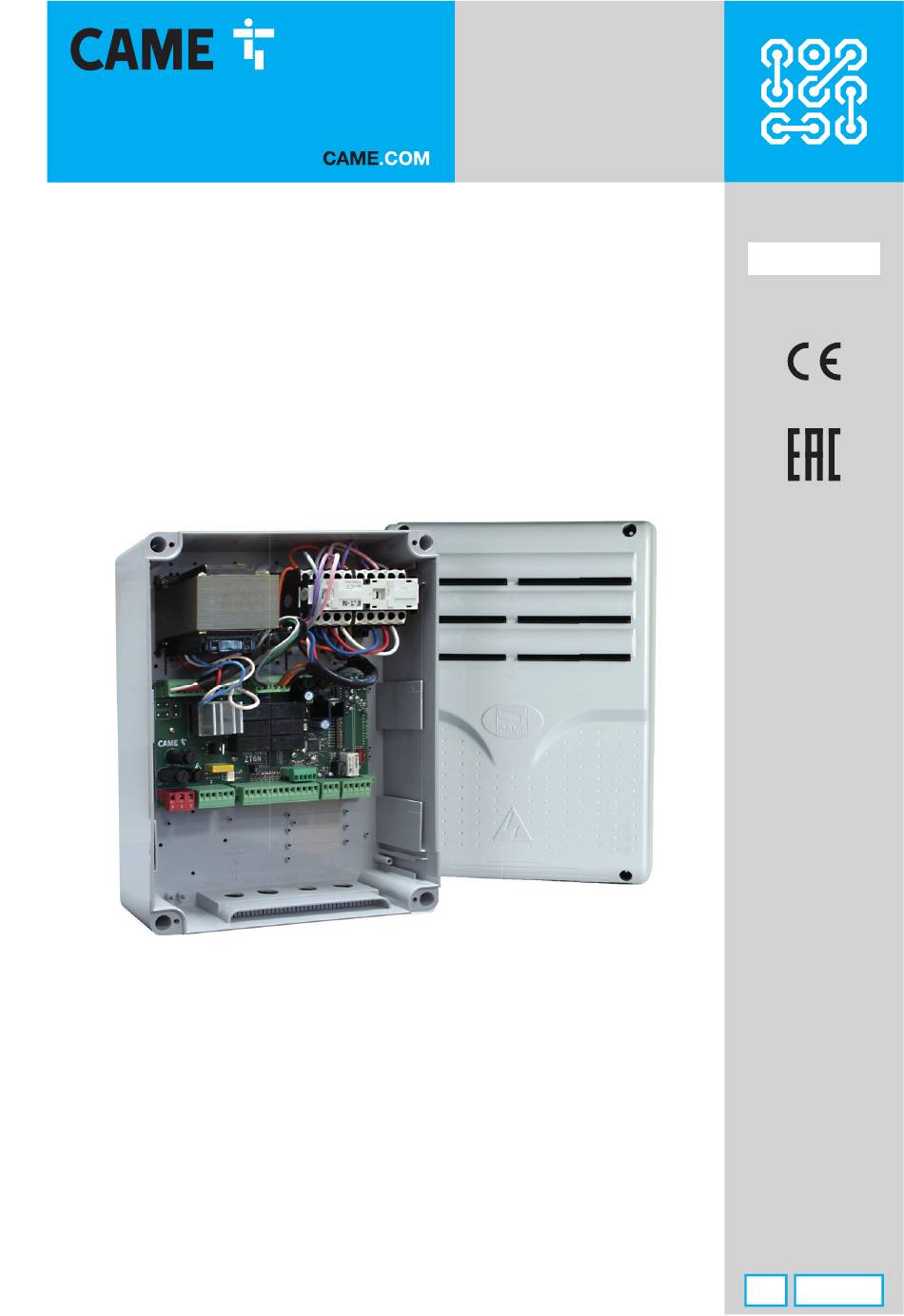

- Seite 1 Steuereinheit für 230 V - 400 V Getriebemotoren FA02035-DE ZT6N ZT6NC MONTAGEANLEITUNG Deutsch...
- Seite 2 Konformität der Endmontage gemäß der Maschinenrichtlinie 2006/42/ EG und den einschlägigen harmonisierten technischen Normen zu gewährleisten, sind im CAME Gesamtkatalog oder auf der Website www.came.com. aufgeführt. • Überprüfen, dass der angegebene Temperaturbereich für den Montageort geeignet ist.
- Seite 3 Kundendienst unter https://www.came.com/global/en/contact-us oder unter der auf der Website angegebenen Telefonnummer kontaktieren. • Das Herstellungsdatum ist in der auf dem Typenschild aufgedruckten Produktionscharge angegeben. Bitte kontaktieren Sie uns bei Bedarf unter https://www.came.com/global/en/contact-us. • Die Allgemeinen Geschäftsbedingungen sind in den offi ziellen Preislisten von Came enthalten.
- Seite 4 ABBAU UND ENTSORGUNG CAME S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können, getrennt gesammelt, mit dem normalen Hausmüll entsorgt...
- Seite 5 Schätzwert, wobei von normalen Einsatzbedingungen sowie der ordnungsgemäßen Installation und Wartung des Produkts entsprechend den in der technischen Anleitung von CAME enthaltenen Anweisungen ausgegangen wird. Dieser Schätzwert wird, wenn auch nicht ausschließlich, auch von anderen variablen Faktoren, wie z.B. Klima- und Umweltverhältnisse, beeinfl...
- Seite 6 Beschreibung der Bestandteile Anschlussklemmleiste für Trafo und Schaltschütze Anschlussklemmleiste für Softstarter Schmelzsicherung, Zusatzgeräte LED-Anzeige Sicherung für Steuerung Steckplatz für AF-Funksteckmodul Programmiertasten Anschlussklemmleiste, Antenne Potentiometer TCA: Einstellung der Aufhaltezeit vor Anschlussklemmleiste für Befehls- und Sicherheitsgeräte Autozulauf und den Motor Potentiometer AP.PAR.: Einstellung Teilaufl auf Klemmleiste für Mikro-Endschalter Strom-LED Versorgungsklemmleiste...
- Seite 7 Nur ZT6NC ON-OFF-Schalter AUF-Taster ZU-Taster NOTSTOPP-Taste Abmessungen...
- Seite 8 Kabeltypen und Mindeststärken Kabellänge (m) bis 20 von 20 bis 30 Betriebsspannung 400 V AC 4G x 1,5 mm² 4G x 2,5 mm² Blinkleuchte 24 V AC 2 x 1 mm² 2 x 1 mm² Blinkleuchte, 230 V AC 2 x 1 mm² 2 x 1 mm²...
- Seite 9 INSTALLATION Vorbereitung der Steuereinheit Die beiden Teile, aus denen die Steuereinheit besteht, voneinander trennen. Die Scharniere zusammenbauen, dabei Druck ausüben. Die Scharniere in das Gehäuse stecken (wahlweise rechts oder links) und mit den enthaltenen Schrauben und Unterlegscheiben befestigen. Die Scharniere drehen durch Gleiten. Die vorgeprägten Löcher durchbohren.
- Seite 10 Befestigung der Steuereinheit Für die Befestigungspunkte der Steuereinheit eine geschützte Stelle wählen und die Löcher bohren. Die Montageplatte mit Schrauben und Dübeln festmachen. Am besten Kreuzschlitz-Rundschrauben verwenden (max. Durchmesser 6 mm). Die Kabelverschraubungen und die Leerrohre für die Stromkabel einstecken...
- Seite 11 Die Verdrahtung gemäß den derzeit geltenden Vorschriften durchführen. Zum Anschluss der Geräte an die Steuertafel Kabeldurchführungen verwenden. Eine davon ist ausschließlich für das Netzkabel zu verwenden. Netzspannung Anschluss ans Stromnetz (400 V AC - dreiphasig - 50/60 Hz) ZT6N ZT6NC...
- Seite 12 Netzanschluss (230 V AC - 50/60 Hz) Die Steuereinheit ist für die Betriebsspannung 400 V AC vorbereitet. Bei 230 V AC die Kurzschlussbrücke versetzen. Anschluss des Getriebemotors Getriebemotor ohne Endlagenschalter Getriebemotor mit Endlagenschalter...
- Seite 13 Anschluss Zusatzgeräte Ausgang Spannungsversorgung Zusatzgeräte - 24 V Die Gesamtleistung der unten aufgeführten Ausgänge darf nicht über der Höchstleistung des Ausgangs [Zubehör] liegen Betriebsspannung Gerät Ausgang max. Leistung (W) Zusatzgeräte 10 - 11 24 AC Blinkleuchte E4 -10 24 AC Status-LED Antrieb (off en) 11 - 5 24 AC...
- Seite 14 Befehlsgeräte STOPP-Taster (NC-Kontakt) Die Antriebsbewegung wird unterbrochen und ggf. der Autozulauf ausgeschlossen. Einen Befehlsgeber betätigen, um den Betrieb wieder aufzunehmen. Siehe Funktion [Notstopp]. Befehlsgeber (Kontakt NO) Öff nung Bei aktiviertem [Totmannbetrieb] muss das Steuergerät im AUF-Modus angeschlossen werden. Befehlsgeber (Kontakt NO) Teilöff nung Befehlsgeber (Kontakt NO) Zu-Befehl...
- Seite 15 Warngeräte Zusatzleuchte Sorgt für eine bessere Beleuchtung des Fahrbereichs. Blinkleuchte (230 V) Blinkt während sich der Antrieb öff net und schließt. Blinkleuchte (24 V) Blinkt während sich der Antrieb öff net und schließt. Status-LED Antrieb (OFFEN) Sorgt für eine bessere Beleuchtung des Fahrbereichs. Status-LED Antrieb (GESCHLOSSEN) Sorgt für eine bessere Beleuchtung des Fahrbereichs.
- Seite 16 DXR / DLX Lichtschranken 10 11 OUT 10 11 OUT 10 11 SY 10 11 SY DXR / DLX DXR / DLX Sicherheitsleiste DFWN C NO NC DFWN...
- Seite 17 SOFTSTARTER Die Maximalleistung des an den Softstarter anzuschließenden Motors darf die Maximalleistung der Platine nicht überschreiten. ① Eingangskontakt Getriebemotor Stromversorgungsanschluss + 24 V DC Ausgangskontakt Getriebemotor ② Stromversorgungsanschluss GND Klemmenleistenanschlüsse für Befehlsgeräte und ③ START-Anschluss ④ Softstarterspeisung ON RUN-Anschluss (optional) ⑤...
- Seite 18 Anschluss Softstarter SIEMENS 3RW3014-1BB04...
- Seite 19 PROGRAMMIERUNG Funktion der DIP-Schalter DIP-Schalter FUNKTION Autozulauf Sequentielle und Schritt-Schritt Steuerung Öff nung Totmannbetrieb Vorblinken Hinderniserfassung bei stehendem Antrieb Eingang C1 Sicherheit CX Sicherheit CX Notstopp [nicht verwendet, auf OFF belassen] Teilöff nung Sicherheitstest Eingang C1 Sicherheit CX Zusatzleuchte Zusatzleuchte Hilfsbremsanlage [nicht verwendet, auf OFF belassen] [nicht verwendet, auf OFF belassen]...
- Seite 20 Totmannbetrieb Bei aktivierter Funktion wird die Antriebsbewegung (Auf-/Zulauf) unterbrochen, sobald das Befehlsgerät losgelassen wird. DIP 4 ON Wenn diese Funktion aktiviert ist, werden alle anderen Befehlsgeräte, der Eingangskontakt 2-7 und das AF-Funksteckmodul ausgeschlossen. Vorblinken DIP 5 ON Mit dieser Funktion wird die Blinkleuchte 5 Sekunden vor jedem Torlauf aktiviert. Hinderniserfassung bei stehendem Antrieb DIP 6 ON Wenn diese Funktion aktiviert ist, bleibt das Tor nach Hinderniserfassung durch die...
- Seite 21 Teilöff nung Um die Teilöff nung einzustellen, siehe Abschnitt [Einstellungen]. DIP 12 ON Nach einem Teilöff nungsbefehl erfolgt der Autozulauf nach einer Aufhaltezeit von 8 Sekunden Nach einem Teilöff nungsbefehl wird der Autozulauf über einen Trimmer eingestellt. DIP 12 OFF Nur bei aktiviertem Autozulauf.
- Seite 22 Einstellungen + T.C.A - + AP.PARZ. - Einstellung der Aufhaltezeit vor dem Autozulauf Über den Trimmer wird die Aufhaltezeit vor dem Autozulauf nach Erreichen des Aufl auf-Endschalters oder nachdem die Lichtschranken einen Teilstopp [C3] bewirkt haben, eingestellt. Kann von 1 bis 120 Sekunden eingestellt werden. Einstellung der Teilöffnung Kann von 1 bis 14 Sekunden eingestellt werden.
- Seite 23 AKTIVIERUNG DES FUNKBETRIEBS Verdrahtung Vor Eingriff en an der Steuerung die Stromzufuhr unterbrechen und die Notbatterien entfernen (sofern vorhanden). Ein AF-Funksteckmodul mit dem AF-Stecker auf die Steuerung stecken. Antennenkabel RG58 an die Klemmen anschließen. Die Geräte und Zusatzgeräte verdrahten. Gerät Ausgang Betriebsspannung (V) Max.
- Seite 24 Benutzer speichern Es können maximal 25 Benutzer gespeichert werden. Kanal CH1 Kanal CH2 Der Kanal CH1 ist für die Torsteuerung (AUF- und ZU) Der Kanal CH2 ist für die Steuerung des an B1-B2 bestimmt. angeschlossenen Zusatzgeräts bestimmt. Die Taste CH2 gedrückt halten. Der jeweilige Schaltbefehl hängt von der Einstellung von DIP 2-3 ab.
- Seite 25 PARALLELSCHALTUNG Ein Befehlsgerät für zwei verbundene Antriebe. Verdrahtung Die Phasen des Motors und der Endschalter des SLAVE Antriebs umkehren. Die beiden Steuerplatinen anschließen. Die Geräte und Zusatzgeräte werden mit der als MASTER eingestellten Steuerung verbunden. Für den elektrischen Anschluss von Geräten und Zubehör siehe Kapitel ELEKTRISCHE ANSCHLÜSSE. Um beide Antriebe gleichzeitig über Funk zu steuern, muss der Benutzer auf dem zweiten Kanal des Masters gespeichert werden.
- Seite 26 Programmierung Funktionsauswahl und Einstellungen an beiden Steuerplatinen vornehmen. DIP 1 und 3 müssen auf ON stehen. Das Tor schließt sich nur automatisch. SLAVE MASTER Benutzer speichern Alle die Benutzer betreff enden Einspeicherungen werden nur auf der MASTER-Steuerung vorgenommen. Funktionsweise Befehl MASTER ÖFFNEN Nur der als MASTER konfi...
- Seite 27 ABSCHLIESSEND Prüfen Sie, bevor Sie den Deckel schließen, ob die Kabeldurchführung abgedichtet ist, um das Eindringen von Insekten und Feuchtigkeit zu verhindern.
- Seite 28 HIER DAS AUF DER VERPACKUNG VORHANDENE PRODUKTETIKETT AUFKLEBEN CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tel. (+39) 0422 4940 Fax (+39) 0422 4941 info@came.com - www.came.com...
