Inhaltszusammenfassung für CAME ZT5-ZT5C

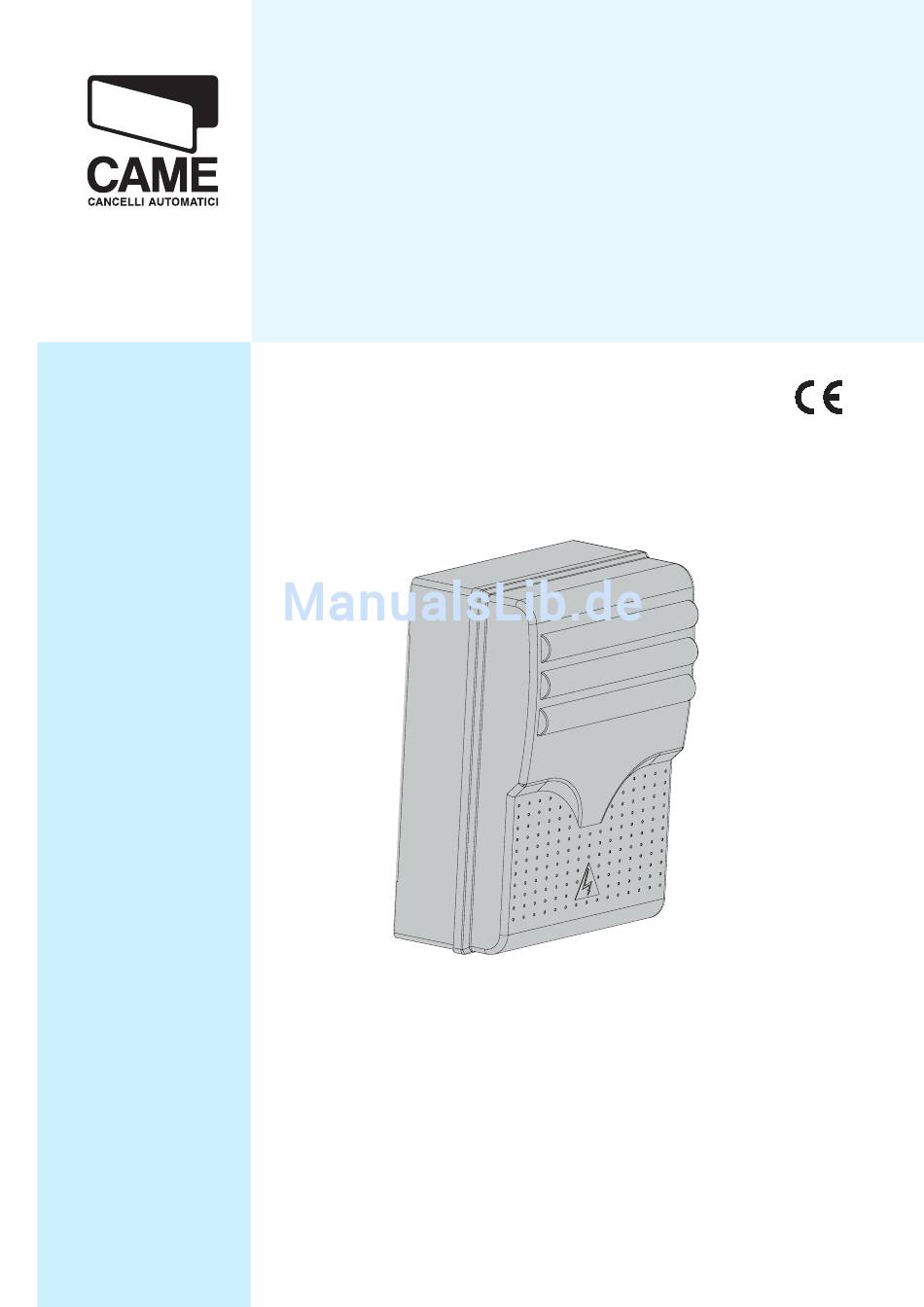

- Seite 1 Schalttafel für CBXET ZT5-ZT5C INSTALLATIONSHANDBUCH...
-
Seite 2: Gebrauchszweck Und Einsatzbeschränkungen
UNI EN 12453. 4 Beschreibung 4.1 Dreiphasen-Schalttafel Schalttafel für Getriebemotoren mit Speisung 230/400 dreiphasig; Frequenz 50÷60 Hz. Vollständig von der Firma CAME Cancelli Automatici S.p.A. geplant und hergestellt. Gehäuse mit Anschluss für Luftumlauf. Garantie 24 Monate vorbehaltlich Verletzungen. 4.2 Technische Daten Schalttafel Speisespannung: 230V / 400V - 50÷60 Hz. - Seite 3 4.3 Hauptbauteile Karte T5-ZT5C ACCESSORIES 1A ACCESSORIES 1A PROGRAMMING FUNCTION PROGRAMMING FUNCTION CONTROL BOARD 1A CONTROL BOARD 1A < > ENTER ENTER - DISPLAY + - DISPLAY + CONTRAST CONTRAST CONTROL BOARD CONTROL BOARD R700 R700 AF AF S1 GND Druckknopftafel Gehäuse ZT5C 1-Display...
-
Seite 4: Vorherige Kontrollen
5 Installation 5 .1 Vorherige Kontrollen Vor der Installation sind folgende Kontrollen vorzunehmen: • Überprüfen, dass die Stelle, an dem die Schalttafel befestigt wird, sich in einer vor Stößen geschützten Zone befindet, dass die Verankerungsoberflächen fest sind, und dass die Befestigung mit angemessenen Elementen (Schrauben, Keilen usw.) erfolgt. •... -
Seite 5: Kabelmindeststärken Und Typen
Die vorgebohrten Löcher haben einen Durchmesser von 20/21 mm 5.4 Kabelmindeststärken und Typen Kabellänge Kabellänge Kabellänge Anschlüsse Kabeltyp 1<10 m 10<20 m 20<30 m Speiseleitung 230/400V 3F 4G 1,5mm² 4G 2,5mm² 4G 4mm² Speiseleitung 230V 2F 3G 1,5mm² 3G 2,5mm² 3G 4mm²... -
Seite 6: Elektrische Anschlüsse
5.5 Elektrische Anschlüsse Speisung 230/400 V WS. dreiphasig (ZT5) Anschlüsse auf R, T, S Speisung 230/400V WS. Dreiphasig (ZT5C ) Drehstrom-Motor 230V/400V 50÷60 H Höchstleistung 780W Ausgang 230V WS 25W Max.. (in Bewegung ) für Blinker Zyklus- oder signallampe 230V max 60 W. (über Software wählbar) Serielle Verbindung für den Anschluss an den PC zweipoliges abgeschir- mtes Kabel Mod. - Seite 7 5.5 Elektrische Anschlüsse 10 11 CX CY TS (1-2) Drucktaste STOPP N.C. 10 11 CX CY TS (2-3P) Drucktaste teilweise Öffnung N.O. 10 11 CX CY TS (2-3) Drucktaste Gesamtöffnung N.O. 10 11 CX CY TS (2-4) Drucktaste Schließung N.O. CESSORIES FUSE PROGRAMMING FUNCTION 10 11...
- Seite 8 5.5 Elektrische Anschlüsse (2-CX) Photozellenanschluss DOC und DIR 10 2 TX C NC Tx 2 10 11 1 3p 3 CX CY TS 10 11 1 3p 3 CX CY TS (2-CY) Photozellenanschluss DOC und DIR 10 2 TX C NC Tx 2 10 11 1 3p 3...
- Seite 9 PROGRAMMING FUNCTION - zur Bestätigung und Speicherung des eingegebenen Wertes < > ENTER ENTER < > Die Taste ESC dient: : WWW.CAME.IT WWW.CAME.IT SPRACHE - zum Abspringen vom Menü CBXET - zum Löschen der Änderungen < > ENTER Die Tasten < > dienen: : - zur Bewegung von einem Menüposten zum anderen...
- Seite 10 6.3 Menüstruktur Für eine Sekunde ENTER drücken ENTER Sprachenwahl SPRACHE ENTER ENTER > ZEITEN ENTER Italienisch Arbeitszeit ENTER < 10 sec > > > < > < > Englisch A.S.Z. < 10 sec > ENTER > > Franzosisch < > <...
- Seite 11 6.4 Menüposten Sprache Sprachenwahl: man wählt unter den verfügbaren die Sprache des Menüs. Sprachenwahl SPRACHE ENTER ENTER Franzosisch Italienisch Englisch > > > > Deutsch Spanis. Holländ. Zeiten Arbeitszeit : Motorbetriebszeit in der einzelnen Öffnungs- oder Schließphase von 10“ bis zu 120“ ZEITEN Arbeitszeit ENTER...
- Seite 12 6.4 Menüposten Mann anwesend (anhaltende Betätigung):aktiviert oder deaktiviert die Funktion (anhaltende Betätigung). Mann anwesend FUNKTION. ENTER > <ON > ENTER < > < > <OFF> Mann anwesend Schl. (anhaltende Beätigung Schl.):aktiviert oder deaktiviert die Funktion (anhaltende Betätigung beim Schließen). M.a.Schließung FUNKTION.
- Seite 13 6.4 Menüposten Funk/Benutzer Vor dem Einfügen irgendeiner beliebigen Codierkarte, muss die Spannung von der Schalttafel abgetrennt werden (siehe Seite15). Neuer Benutzer : Bildet neue Benutzer FUNK/BENUTZER Neuer ben. ENTER > Vedere descrizione dettagliata Änderung Benutzer: Zum Ändern der dem Benutzer zugeordneten Funktionen. FUNK/BENUTZER Änderung b.
-
Seite 14: Eichung Des Laufes
6.5 Eichung des Laufes Mit (<>), bis zur Erreichung der Danach mit ENTER bestätigen. Vom Menü „Eichungen“ aus, maximalen Öffnung, einen kompletten „Eichung Lauf“ wählen und mit ENTER PROGRAMMING FUNCTION PROGRAMMING FUNCTION Öffnungslauf vornehmen. bestätigen. < > Esegui una corsa L a u f e i c h u n g comleta d'ap. -
Seite 15: Eingabe Der Benutzer
6.6 Decodierkarten Um die Karte durch Funksteuerung oder Magnetkarten steuern zu können, muss die für die entsprechende Funksteuerung gewählte Funkkarte AF, und für die Proxy-Sensoren TSP00/LT001 die Karte R 700 angeschlossen werden. N.B. ohne die angemessene Codierkarte können die Benutzer nicht eingegeben werden (Höchstzahl der eingebbaren Benutzer 250) Die Karten AF und R700 müssen in Abwesenheit von Spannung eingefügt werden. -
Seite 16: Benutzer Ändern
< > ENTER ENTER Sich wie vorher erklärt auf dem Display bewegen, bis man die gewünschte Meldung geschrieben hat; die maximale Zeichenanzahl beträgt 32, d.h. 16 pro Zeile. Nachdem die Meldung geschrieben ist, für mindestens 3“ ENTER drücken. WWW.CAME.IT CBXET... -
Seite 17: Montage Der Gehäuseabdeckung
(+39) 0422 4940 - fax (+39) 0422 4941 EN 12445 -, G ….S NDUSTRIE ESCHÄFTS CHLIESSVORRICHTUNGEN internet: www.came.it - e-mail: info@came.it EN 12978 ..AFETY DEVICES FOR POWER OPERATED DOORS AND GATES EN 60335-1 ICHERHEIT DER ERÄTE FÜR DEN AUSGEBRAUCH erklären unter ihrer eigenen Verantwortung, daß... - Seite 18 Wartecker GmbH Vestenthal 137 4431 Haidershofen 07434/ 424 21-0 07434/ 424 21-19 o ce@wartecker.at wartecker.at...
