AW H22-H42
Подсоединение воды к AW H22/H42
Работа по подсоединению должна выполняться компетентным специалистом.
1. К данному воздушно-отопительному агрегату НЕЛЬЗЯ подсоединять сетевую горячую воду или пар.
Максимально допустимые тем пе ратура и давление указаны на типовой табличке агрегата около
подсоединительных патрубков.
2. Производительность, температура воды, расход и перепад давления указаны в таблице для
соответст ву ю щего типоразмера, см. приложения А.
3. Агрегат должен быть подсоединён так, чтобы при его остановке в условиях риска замерзания
можно было слить воду из батареи.
4. Около выпускного патрубка или центрально на установке монтируют вентиляционный клапан.
5. Присоединённые к агрегату трубопроводы должны быть зафиксированы так, чтобы они не создавали
нагрузки на впускной и выпускной трубопроводы агрегата.

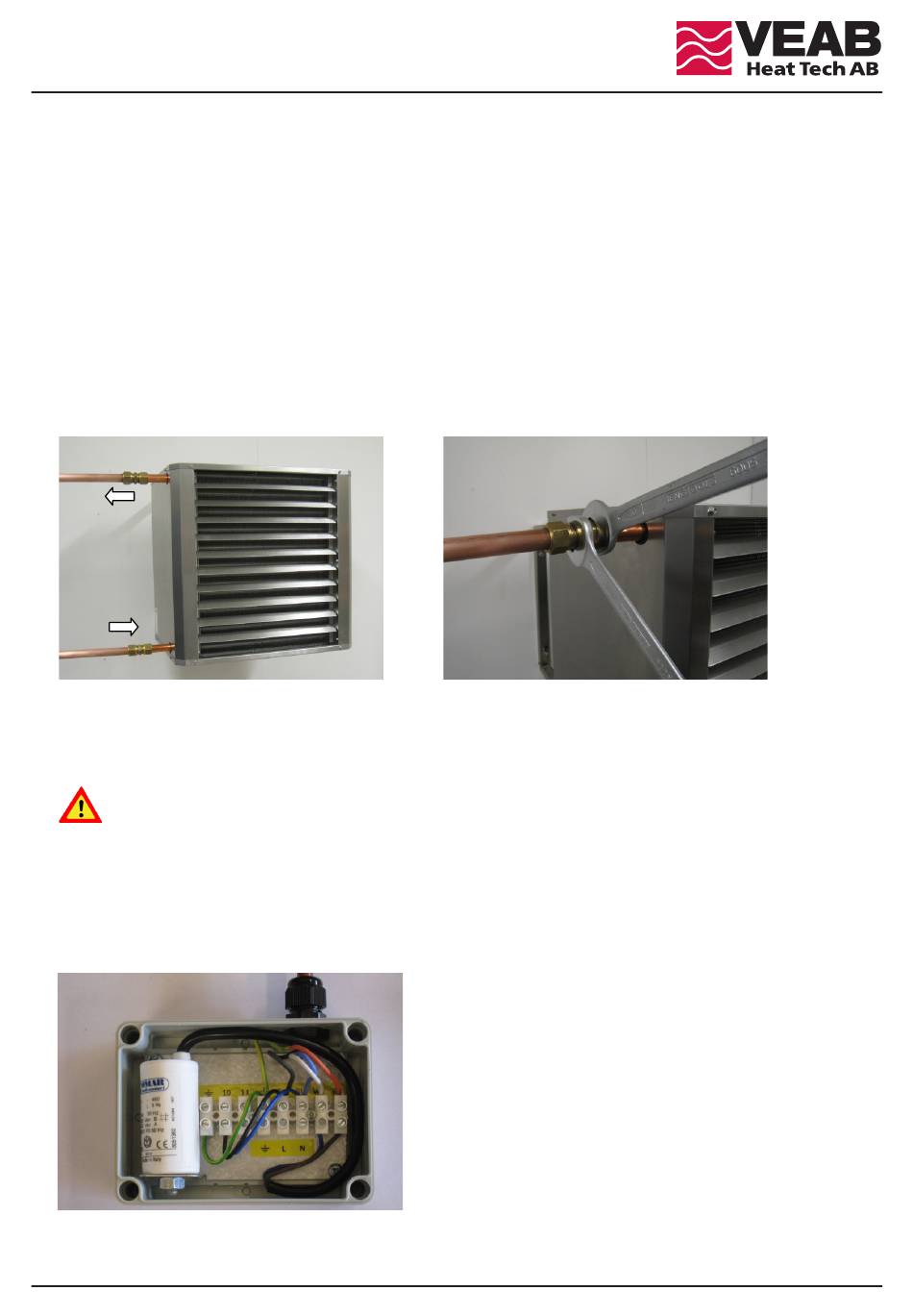

6. Трубопровод подачи воды присоединить к нижнему патрубку агрегата, а трубопровод отвода воды к
верхнему патрубку согласно стрелкам на фото 7. Подсоединение ∅22 на AW H22 и ∅28 на AW H42.
Фото 7
7. Если Вы монтируете муфты с натяжными кольцами, проверьте соответствие давления и температуры
теплоносителю. При затяжке муфты прочно удерживайте её, чтобы крутящее усилие не передавалось на впускной
и выпускной патрубки воздушно-отопительного агрегата, см. фото 8.
Важно! После присоединения водопровода тщательно проверьте систему на герметичность.
Возникновение течи может стать причиной дорогостоящих повреждений водой.
Электрические подсоединения двигателя вентилятора.
1. Монтаж должен выполняться квалифицированным и обученным монтажником.
2. Двигатель вентилятора выполнен на 230 В переменного тока.
3. Подсоединение к электросети должно быть выполнено постоянно проложенной проводкой.
В стационар ной установке требуется предусмотреть многополюсный выключатель с разрывом контактов
не менее 3 мм (приложения B).
Фото 9
4. Закрепите соединительную коробку (фото 9) на стене и установите проходную изоляционную втулку со
степенью защиты IP65 так, чтобы она соответствовала электропроводке.
Фото 8
16
