AW H22-H42
Die Installation muss durch Fachpersonal erfolgen.
Wasseranschluss der Geräte AW C22/42 und AW D22/42.
1. Der Heizlüfter darf NICHT an Brauchwasser oder Dampf angeschlossen werden. Die maximal zulässigen Werte
für Temperatur und Druck finden Sie auf dem Typschild des Heizlüfters neben den Anschlussrohren.
2. Kapazität, Wassertemperatur, Durchfluss und Druckfall entnehmen Sie bitte der Tabelle für die jeweilige Größe,
siehe Anhang A.
3. Der Heizlüfter ist so anzuschließen, dass man bei Nichtbetrieb in Verbindung mit Einfriergefahr das Wasser aus
dem Heizregister entleeren kann.
4. Ein Entlüftungsventil wird an der Auslassöffnung des Heizlüfters oder an einer zentralen Stelle der Heizanlage
montiert.
5. Das am Heizlüfter angeschlossene Rohrsystem darf die Ein- und Auslassrohre des Heizlüfters nicht belasten und
muss daher fixiert werden.

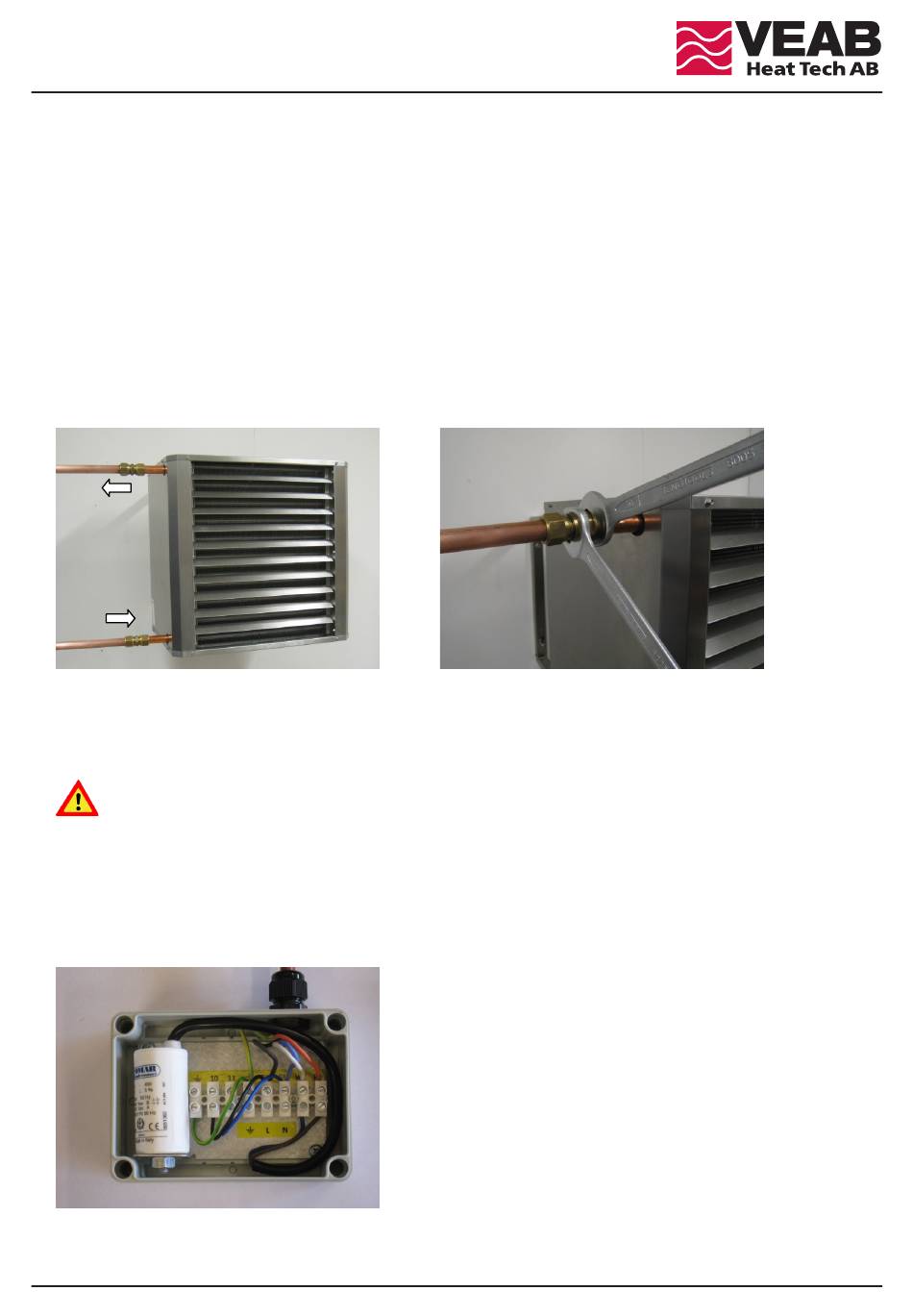

6. Der Wassereinlauf wird an den niedrigst liegenden Rohren des Heizlüfters angeschlossen und der Auslauf an den
Rohren zuoberst, siehe Pfeile in Abb. 7. Der Anschluss hat
Abb. 7
7. Bei der Montage von Klemmringkupplungen kontrollieren, ob diese für Druck und Temperatur der Heizflüs-
sigkeit ausgelegt sind. Beim Festziehen der Klemmringkupplungen sind diese festzuhalten, um die Torsionskraft
nicht auf die Ein- und Auslassrohre des Heizlüfters zu übertragen, siehe Abb. 8.
Achtung! Prüfen Sie nach dem Anschluss der Wasserrohre, dass das gesamte System dicht ist.
Eine eventuelle Leckage kann teure Wasserschäden verursachen.
Stromanschluss des Lüftermotors.
1. Die Installation ist von einer qualifizierten und zertifizierten Fachkraft auszuführen.
2. Der Lüftermotor ist für einen 230V-Wechselstromanschluss vorgesehen.
3. Der Stromanschluss muss mit einer festen Kabelinstallation hergestellt werden. In Verbindung mit der feste
Installation ist ein allpoliger Schalter mit einem Schaltabstand von mindestens 3 mm erforderlich (siehe Anhang B).
Abb. 9
4. Befestigen Sie die Anschlussbox (Abb. 9) des Heizlüfters an der Wand und montieren Sie eine Kabelverschrau-
bung mit Schutzklasse IP65, die dem Kabelanschluss entspricht.
22 für AW H22 und
∅
Abb. 8
12
28 für AW H42 .
∅
