AW H22-H42

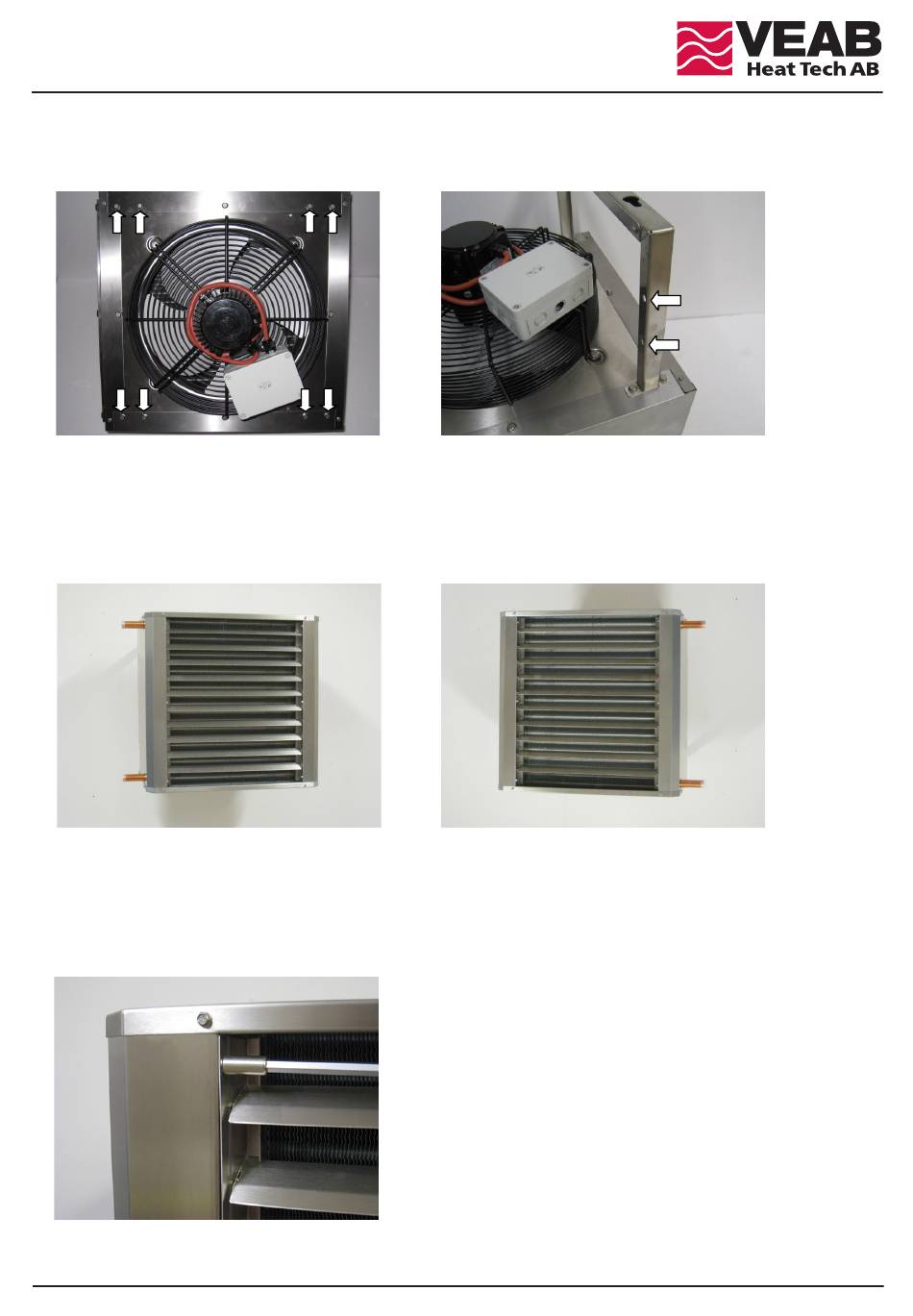

Montage der Wandkonsole.
1. Lösen Sie die acht Schrauben entsprechend den Pfeilmarkierungen in Abbildung 1.
2. Montieren Sie die Konsolen mit den Löchern zum Lüftermotor gerichtet, siehe Abbildung 2.
Abb 1
3. Der Heizlüfter kann, von vorn gesehen, mit den Anschlussrohren nach links oder rechts montiert werden,
siehe Abb. 3 und 4. In Lokalen mit hoher Decke sollte der Heizlüfter möglichst niedrig montiert werden, jedoch
ohne das Arbeitsumfeld zu behindern. Bohrschablone für die Wandkonsole der Heizlüfter mit Mindestabstand
zur Wand bzw. Decke, siehe Anlage B. Stellen Sie sicher, dass die Wandkonstruktion für das Gewicht des
Heizlüfters bemessen ist.
Abb 3
4. Die Heizlüfter werden mit Luftrichtern für die Montage gem. Abbildung 3 geliefert. Wenn die Heizlüfter mit
den Rohren nach rechts montiert werden, muss der Luftrichter, für gewünschten Luftstrom nach unten,
umgedreht werden. Lösen Sie die sechs Halteschrauben des Luftrichters (1/4" Sechskantfassung) gem.
Abbildung 5, nehmen Sie den Luftrichter ab und drehen Sie ihn eine halbe Umdrehung. Schrauben Sie ihn
danach wieder fest.
Abb 5
Abb 2
Abb 4
