Asennus
HUOM!
Sähköasennukset saa tehdä vain valtuutettu
sähköasentaja.
Sähköasennukset ja johtimien veto on tehtävä
voimassa olevien määräysten mukaisesti.
Lämpöpumpun pitää olla jännitteetön MODBUS
40:n asennuksen aikana.

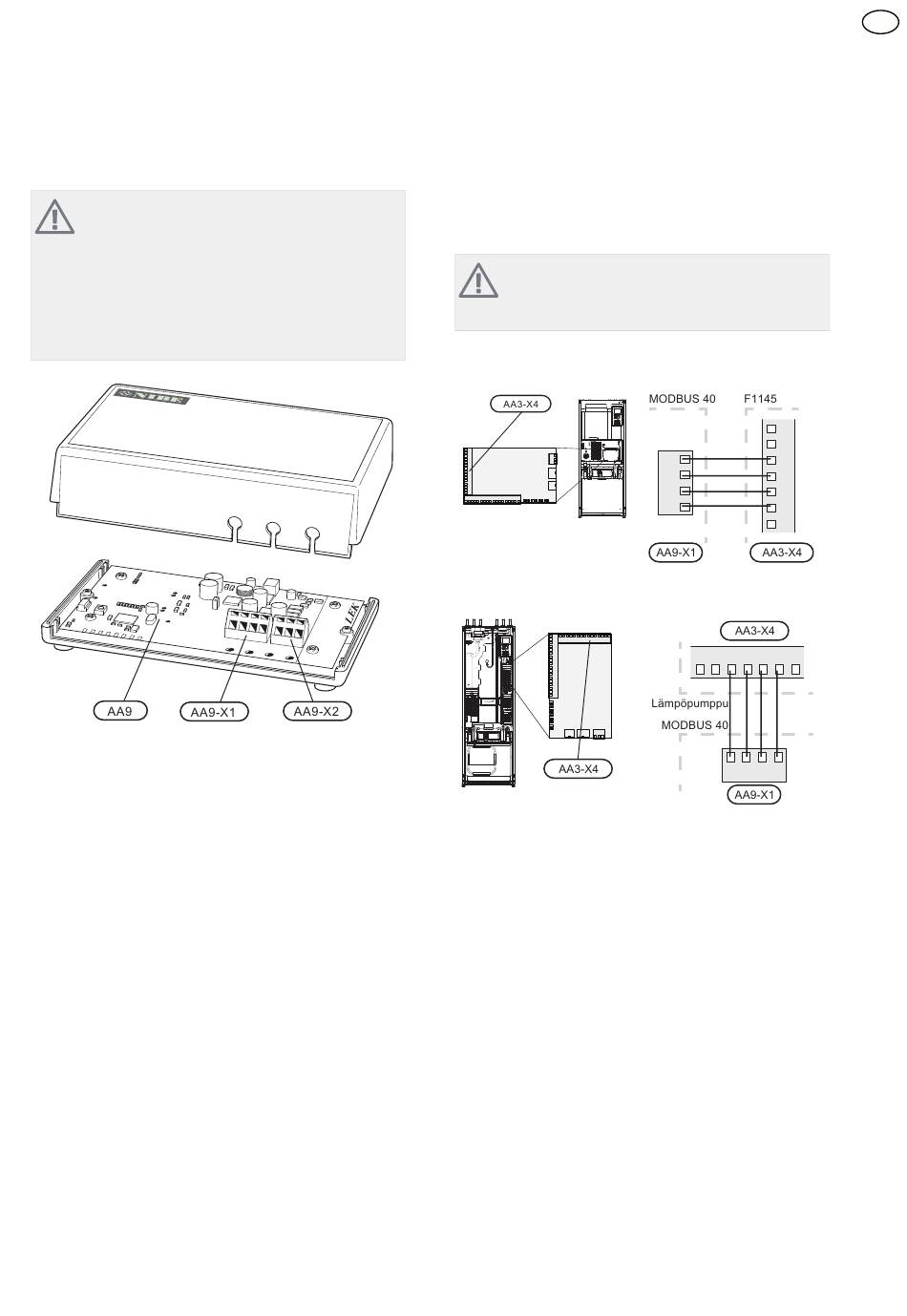

Kytkentä lämpöpumppuun
Liitin X1 Modbus-kortissa (AA9) MODBUS 40 kytketään
liittimeen X4:9-12 tulokortissa (AA3) lämpöpumpussa.
Käytä kaapelia LiYY, EKKX tai vastaava.
HUOM!
Mahdollinen RMU 40 kytketään liittimeen X1
Modbus-kortissa (AA9).
F1145
F1245/F370/F470/F750
SMS 40 F1145
7
8
GND
9
B
10
A
11
12V
12
13
7 8 9 10 11 12 13
F1245
SMS 40
GND B A 12V
