Kommunikation
Werte auslesen
Es bestehen zwei Möglichkeiten, Werte von der Wärme-
pumpe auszulesen: automatisch oder manuell.
Automatische Auslesung: Es können gleichzeitig bis
zu 20 vordefinierte Parameter abgerufen werden.
Manuelle Auslesung: Dieser Vorgang dauert länger
und es kann nur jeweils ein Wert abgerufen werden.
Automatische Auslesung
ACHTUNG!
Maximal 20 Parameter, die in der Datei LOG.SET
definiert sind, können von MODBUS 40 genutzt
werden (entsprechen Modbus-Register mit
20x16 Bit). Sind mehr Parameter gewählt, wer-
den die ersten 20 Parameter berücksichtigt.
Bei einigen Parametern handelt es sich um 32-
Bit-Werte, die zwei Registerpositionen belegen.
Daher können in bestimmten Fällen noch weni-
ger Parameter ausgelesen werden.
1. Erstellen Sie eine LOG.SET-Datei, die die vordefinier-
ten auszulesenden Werte enthält. Die Datei wird
entweder in ModbusManager oder LogManager er-
stellt. Anweisungen finden Sie im entsprechenden
Abschnitt.
2. Speichern Sie LOG.SET auf einem USB-Stick.
3.
Verbinden Sie den USB-Stick mit dem Bedienfeld der
Wärmpumpe.
4. Rufen Sie das Menü USB auf.
5.
Öffnen Sie das Menü "Protokollierung".
6.
Aktivieren Sie "aktiviert".
7. Entfernen Sie den USB-Stick.
Die Wärmepumpe aktualisiert jetzt sekündlich die Werte
für alle definierten Parameter.
Die Wertübertragung zum Modbus-Client erfolgt über
den Befehl "Read holding registers" mit den gewünschten
Parameteradressen. Verwenden Sie ModbusManager/NIBE
Applications, zeigen Sie LOG.SET in einem Texteditor an
oder blättern Sie zur Beispielliste auf Seite 22, um die
Parameteradressen der einzelnen Werte zu sehen.
Siehe Abschnitt Modbus-Befehle auf Seite 22 für weitere
Informationen.
20
ACHTUNG!
Für die Protokollierung per USB-Stick
und für die Nutzung mit MODBUS 40
können keine unterschiedlichen vordefi-
nierten Parameter festgelegt werden.
Erstellen einer Protokolleinstellungsdatei
Installieren Sie zunächst die Software ModbusManager
auf Ihrem Computer. Die Software befindet sich auf dem
beiliegenden USB-Stick.
Wurde LogManager bereits installiert, kann auch dieses
Programm genutzt werden.

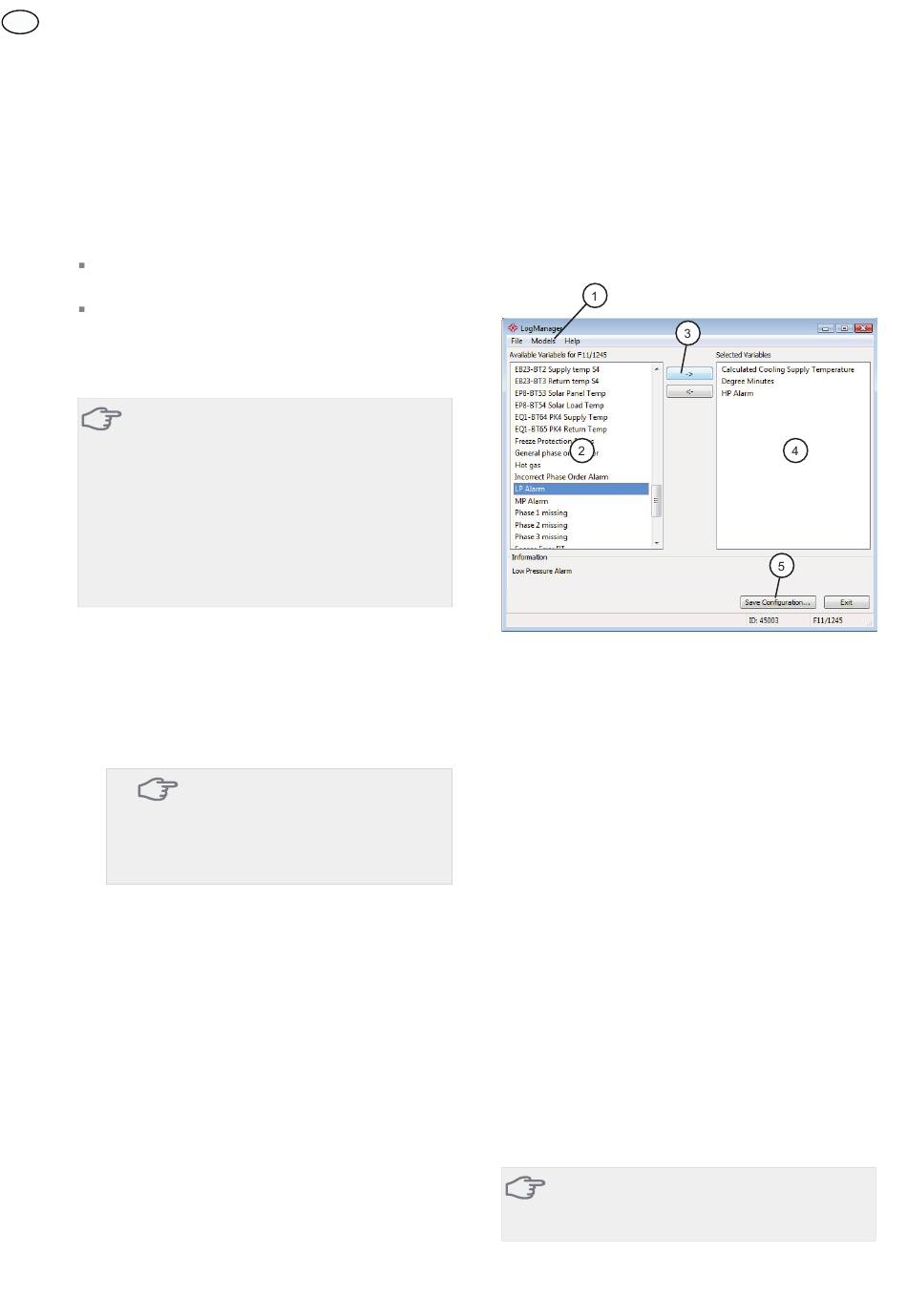

1.
Wählen Sie zuerst das Wärmepumpenmodell über
Menü "Models" aus.
2. In der linken Spalte können Sie zwischen den Para-
metern blättern, die für die gewählte Wärmepumpe
verfügbar sind.
Im Kasten unter der Liste werden Informationen zu
den gewählten Parametern angezeigt.
3.
Markieren Sie einen Parameter und klicken Sie auf
den rechten Pfeil, um ihn auf die rechte Spalte zu
übertragen.
4.
Die rechte Spalte zeigt an, welche Parameter proto-
kolliert werden sollen.
Übertragen Sie alle Parameter, die Sie protokollieren
möchten.
5. Wenn die Liste Ihren Vorstellungen entspricht, klicken
Sie auf "Save configuration".
6.
Es erscheint dann ein Dialogfenster, in dem Sie ge-
fragt werden, wo Sie Ihre Protokolleinstellungsdatei
speichern möchten. Ein USB-Memorystick ist vorge-
wählt, falls ein solcher am Computer angeschlossen
ist.
Speichern Sie die Datei auf dem Computer oder di-
rekt auf einem USB-Memorystick.
ACHTUNG!
Der Dateiname muss LOG.SET lauten, damit die
Wärmepumpe die Datei lesen kann.
