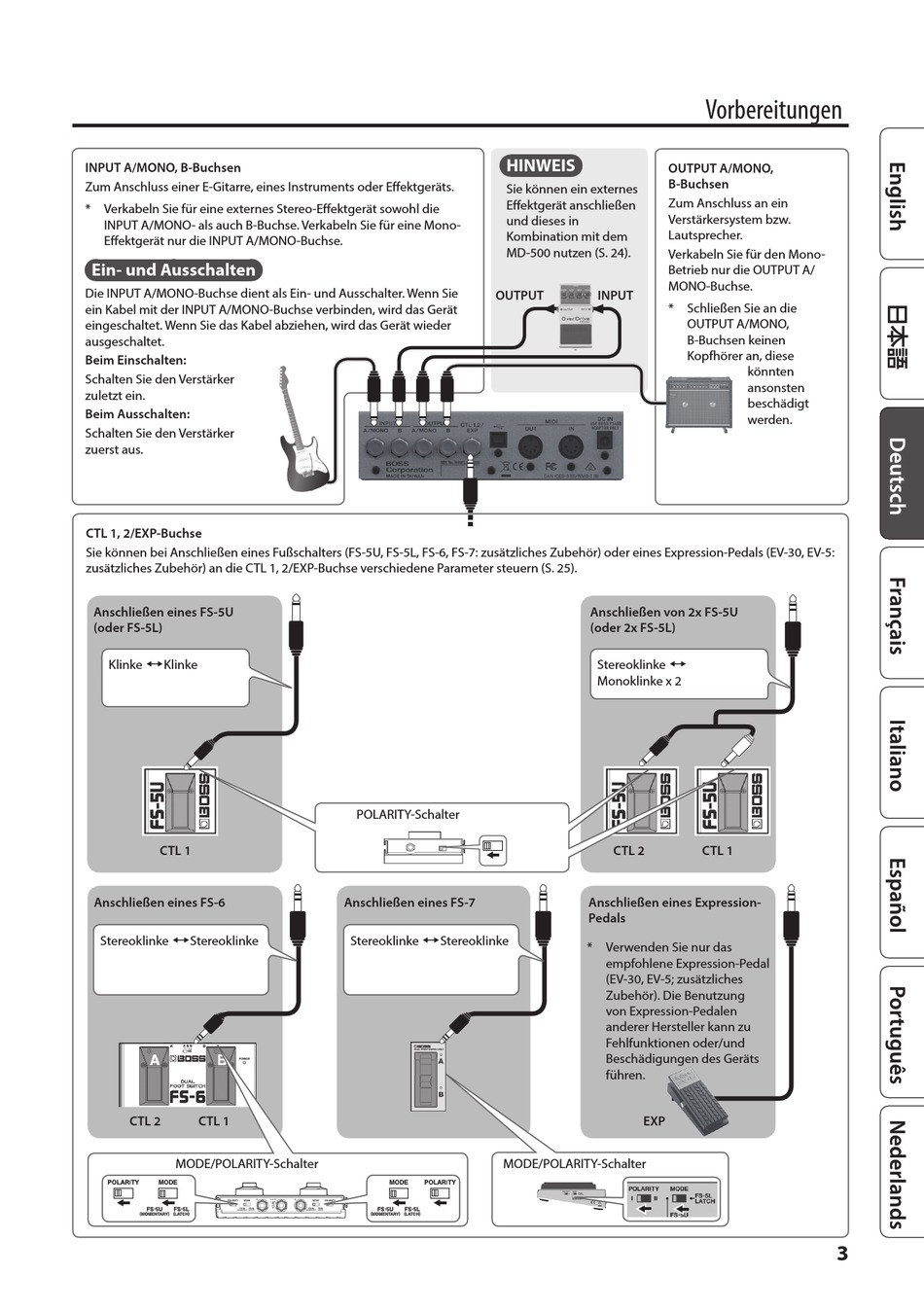

INPUT A/MONO, B-Buchsen
Zum Anschluss einer E-Gitarre, eines Instruments oder Effektgeräts.
* Verkabeln Sie für eine externes Stereo-Effektgerät sowohl die
INPUT A/MONO- als auch B-Buchse. Verkabeln Sie für eine Mono-
Effektgerät nur die INPUT A/MONO-Buchse.
Ein- und Ausschalten
Die INPUT A/MONO-Buchse dient als Ein- und Ausschalter. Wenn Sie
ein Kabel mit der INPUT A/MONO-Buchse verbinden, wird das Gerät
eingeschaltet. Wenn Sie das Kabel abziehen, wird das Gerät wieder
ausgeschaltet.
Beim Einschalten:
Schalten Sie den Verstärker
zuletzt ein.
Beim Ausschalten:
Schalten Sie den Verstärker
zuerst aus.
CTL 1, 2/EXP-Buchse
Sie können bei Anschließen eines Fußschalters (FS-5U, FS-5L, FS-6, FS-7: zusätzliches Zubehör) oder eines Expression-Pedals (EV-30, EV-5:
zusätzliches Zubehör) an die CTL 1, 2/EXP-Buchse verschiedene Parameter steuern (S. 25).
Anschließen eines FS-5U
(oder FS-5L)
Klinke , Klinke
CTL 1
Anschließen eines FS-6
Stereoklinke , Stereoklinke
CTL 2
CTL 1
MODE/POLARITY-Schalter
HINWEIS
Sie können ein externes
Effektgerät anschließen
und dieses in
Kombination mit dem
MD-500 nutzen (S. 24).
OUTPUT
POLARITY-Schalter
Anschließen eines FS-7
Stereoklinke , Stereoklinke
MODE/POLARITY-Schalter
Vorbereitungen
OUTPUT A/MONO,
B-Buchsen
Zum Anschluss an ein
Verstärkersystem bzw.
Lautsprecher.
Verkabeln Sie für den Mono-
Betrieb nur die OUTPUT A/
MONO-Buchse.
INPUT
* Schließen Sie an die
OUTPUT A/MONO,
B-Buchsen keinen
Kopfhörer an, diese
könnten
ansonsten
beschädigt
werden.
Anschließen von 2x FS-5U
(oder 2x FS-5L)
Stereoklinke ,
Monoklinke x 2
CTL 2
CTL 1
Anschließen eines Expression-
Pedals
* Verwenden Sie nur das
empfohlene Expression-Pedal
(EV-30, EV-5; zusätzliches
Zubehör). Die Benutzung
von Expression-Pedalen
anderer Hersteller kann zu
Fehlfunktionen oder/und
Beschädigungen des Geräts
führen.
EXP
3
