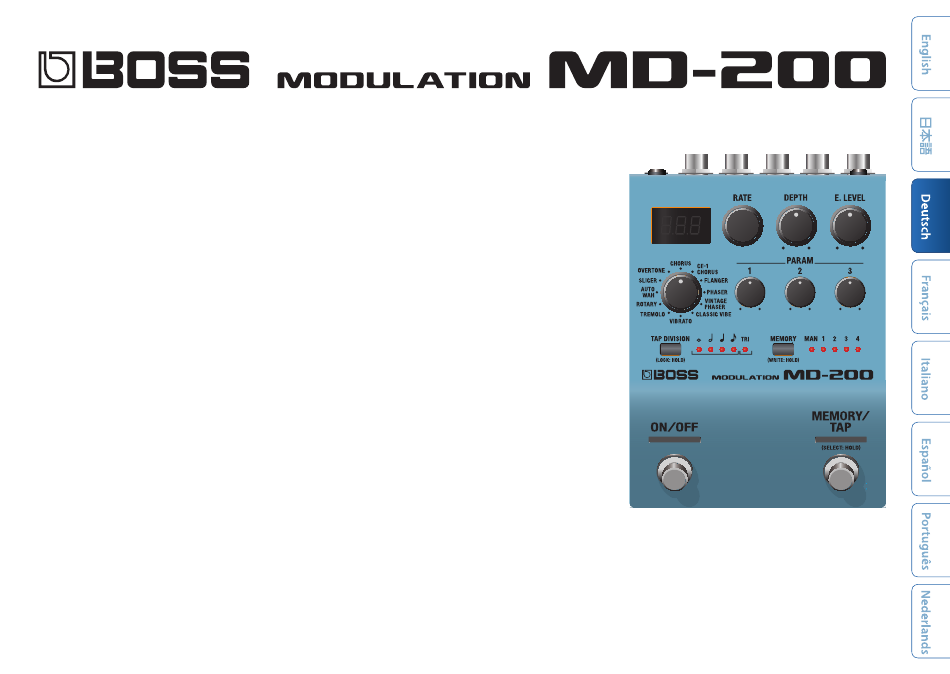

Bedienungsanleitung
Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE" (im Informationsblatt „USING THE UNIT
SAFELY" und in der Bedienungsanleitung (S. 19)). Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts
vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.
© 2019 Roland Corporation
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Boss MD-200
Inhaltszusammenfassung für Boss MD-200
- Seite 1 Bedienungsanleitung Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE“ und „WICHTIGE HINWEISE“ (im Informationsblatt „USING THE UNIT SAFELY“ und in der Bedienungsanleitung (S. 19)). Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken auf. ©...
-
Seite 2: Die Bedienoberfläche Und Anschlüsse
Die Bedienoberfläche und Anschlüsse Die Bedienoberfläche Display zeigt die Parameter und deren Werte an. [RATE]-Regler bestimmt die Geschwindigkeit, mit der der Effektsound verändert wird oder schaltet die Speicherplätze um. Jedesmal, wenn Sie den Regler drücken, wird die Display-Anzeige umgeschaltet. Rate (Frequenz) & Rate (Tempo/Frequenz) & Memory &... - Seite 3 (OVT) Klangfarbe, die im Originalsound nicht vorhanden sind. Mode-Regler zur Auswahl des Effekts. Mode Beschreibung Chorus-Effekt auf Basis der führenden CHORUS (CHO) BOSS-Technologie. CE-1 CHORUS der Chorus-Sound des CE-1. (CE1) FLANGER erzeugt einen Flanging-Effekt. (FLG) PHASER erzeugt einen Phaser-Effekt. (PHS)
- Seite 4 Die Bedienoberfläche und Anschlüsse PARAM [1]–[3]-Regler Diese stellen die Parameter ein. Die verfügbaren Funktionen sind abhängig vom ausgewählten Modus. Wenn Sie den [RATE]-Regler gedrückt halten und einen der Regler [DEPTH], [E. LEVEL] oder PARAM [1]-[3] betätigen, wird der jeweilige Parameter-Name im Display abgekürzt angezeigt, während Sie den Wert verändern. Mode PARAM 1 PARAM 2...
- Seite 5 Die Bedienoberfläche und Anschlüsse Mode PARAM 1 PARAM 2 PARAM 3 (TYPE) (DRIVE) (TONE) VINTAGE PHASER nur der Phaser-Sound. bestimmt für CRH (CRUNCH) die bestimmt für CRH (CRUNCH) den (THRU): Stärke der Verzerrung. Klangcharakter. (VPH) Hinzufügen von Distortion. (CRUNCH): (TYPE) (DRIVE) (TONE) CLASSIC VIBE...
- Seite 6 Die Bedienoberfläche und Anschlüsse Mode PARAM 1 PARAM 2 PARAM 3 (RESONANCE) (FREQUENCY) (FILTER TYPE) bestimmt, wie der Wah-Effekt bestimmt die Mittel-Frequenz des Low Pass-Filter. Nur die tiefen LPF: im Bereich der Mittel-Frequenz Wah-Effekts. Frequenzen werden durchgelassen. angewendet wird. High Pass-Filter. Nur die HPF: AUTO WAH hohen Frequenzen werden...
- Seite 7 Die Bedienoberfläche und Anschlüsse TAP DIVISION-Anzeige [ON/OFF]-Schalter Beschreibung ª ˇ ¸ ˙ schaltet den Effekt ein bzw. aus. 1/2-Triole (75%) [MEMORY/TAP]-Schalter 1/4-Note (100%) schaltet die Speicherplätze um (S. 10). 1/4-Triole (150%) Wenn Sie den [MEMORY/TAP]-Schalter gedrückt halten, 1/8-Note (200%) wird der Tap-Modus aktiviert. 1/8-Triole (300%) Wenn Sie diesen Taster im Tempo des ausgewählten [MEMORY]-Taster...
- Seite 8 Die Bedienoberfläche und Anschlüsse Die Rückseite Beim Einschalten (Anschließen von externem Equipment) Schalten Sie das externe Equipment wie z.B. den Verstärker zuletzt ein. * Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Beim Ausschalten Geräte ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
- Seite 9 Die Bedienoberfläche und Anschlüsse Die Seite Verwendung der Buchse als EXP (Anschließen von externem Equipment) Sie können ein Expression-Pedal anschließen (EV-30, EV-5, usw.; zusätzliches Zubehör) und darüber die Geschwindigkeit oder die Effekt-Lautstärke verändern (S. 13). * Verwenden Sie nur das empfohlene Expression-Pedal. Die Benutzung von Expression-Pedalen anderer Hersteller kann zu Fehlfunktionen oder/und Beschädigungen des Geräts führen.
-
Seite 10: Sichern Und Umschalten Der Speicherplätze
Sichern und Umschalten der Speicherplätze Sichern von Einstellungen Umschalten der Speicherplätze Gehen Sie wie folgt vor. Gehen Sie wie folgt vor. Halten Sie den [MEMORY]-Taster gedrückt. Drücken Sie den [MEMORY]-Taster mehrfach hintereinander, um den gewünschten Im Display erscheint die Anzeige „Wrt“. Speicherplatz auszuwählen. -
Seite 11: Allgemeine Einstellungen (Menu)
Allgemeine Einstellungen (Menu) Zuweisen einer Funktion für externe Pedale Grundsätzliche Bedienung Sie können einen Fußschalter (FS-5U, FS-6, FS-7; zusätzliches Drücken Sie gleichzeitig die Taster Zubehör) an die CTL 1, 2/EXP-Buchse anschließen und darüber die Geschwindigkeit eingeben oder die Speicherplätze umschalten. [TAP DIVISION] und [MEMORY]. - Seite 12 Allgemeine Einstellungen (Menu) Parameter Beschreibung Menu Parameter-Liste bestimmt die Funktion des [ON/OFF]-Schalters, des [MEMORY/TAP]-Schalters und des an der CTL 1, 2/ EXP-Buchse angeschlossenen Fußschalters. Über die Markierung MEMORY MEMORY MEMORY MEMORY * Die zu steuernden Parameter sind abhängig (ON/OFF SWITCH 5 kann für jeden der Speicherplätze eingestellt und gesichert werden (siehe vom ausgewählten Schalter.
- Seite 13 Parameter. Sie können ein externes Effektgerät (EXPRESSION MAX) zwischen der OUTPUT A/MONO- und INPUT B-Buchse anschließen und in Kombination mit den Effekten des MD-200 einsetzen. Bei einigen Effekttypen können Sie wählen zwischen „vor oder nach dem Distortion- Effekt“.
- Seite 14 Allgemeine Einstellungen (Menu) Parameter Beschreibung Parameter Beschreibung schaltet die Insert Loop-Funktion ein bestimmt die Funktion des E.LEVEL- bzw. aus. Reglers bei Mode=CHORUS oder CE-1. (INSERT LOOP SWITCH) OFF, ON Bei ELV (EFFECT LEVEL) steuert der E.LEVEL-Regler die Lautstärke-Balance von Direktsignal und Effektsound. (ON/OFF SWITCH FUNCTION (CHORUS CONTROL MODE) PREFERENCE)
- Seite 15 Allgemeine Einstellungen (Menu) Parameter Beschreibung Parameter Beschreibung bestimmt, ob Program Change- (RATE CC) Meldungen gesendet werden (on) oder nicht (oFF). (DEPTH CC) Die Programmnummern der (E.LEVEL CC) Speicherplätze (PC OUT) Speicher Programm-Nummer (PARAM1 CC) (PARAM2 CC) MEMORY 1–127 2–128 (PARAM3 CC) bestimmt die Controller-Nummer.
- Seite 16 Tempo synchronisiert. Nur wenn über MIDI IN eine MIDI Clock erkannt wird, wird das Tempo zur externen Tempo-Quelle synchronisiert. Wenn das MD-200 als Slave-Gerät arbeiten soll, wählen Sie die Einstellung „Aut“. bestimmt die Quelle der Echtzeit- Meldungen, die über MIDI OUT übertragen werden.
-
Seite 17: Abrufen Der Werksvoreinstellungen
Anhang Abrufen der Werksvoreinstellungen Einsetzen von Batterien (Factory Reset) Sie können die Einstellungen des MD-200 wie folgt auf Achten Sie beim Einsetzen der Batterien auf die korrekte die Werksvoreinstellungen zurück setzen. Ausrichtung (Polarität). * Batterien sollten nur dann eingesetzt bzw. -
Seite 18: Anbringen Der Gummifüße
Anhang Anbringen der Gummifüße Technische Daten Sie können bei Bedarf Gummifüße an der Unterseite des BOSS (MD-200): Modulation Geräts befestigen. Alkaline-Batterie (AA, LR6) x 3 Stromversorgung AC-Adapter (zusätzliches Zubehör) Befestigen Sie diese an den in der Abbildung Stromverbrauch 225 mA angegebenen Positionen. -
Seite 19: Sicherheitshinweise - Wichtige Hinweise
SICHERHEITSHINWEISE/WICHTIGE HINWEISE Reparaturen und Datensicherung VORSICHT • Beachten Sie, dass beim Reparieren des Geräts alle Kleine Gegenstände außerhalb der Reichweite von User-Daten verloren gehen können. Erstellen Sie daher regelmäßig Sicherheitskopien Ihrer Daten. Obwohl Kindern aufbewahren Roland bei Reparaturen versucht, mit Anwender- Bewahren Sie kleine Gegenstände immer Daten vorsichtig umzugehen, ist ein Datenerhalt bei außerhalb der Reichweite von Kindern auf,... - Seite 20 Apache-Lizenz, Version 2.0 (die „Lizenz“). Sie erhalten eine Kopie der Lizenz auf der Internetseite http://www.apache.org/licenses/LICENSE-2.0 • Roland und BOSS sind eingetragene Warenzeichen bzw. Warenzeichen der Roland Corporation in den USA und/oder anderen Ländern. • Alle anderen Firmennamen und Produktbezeichnungen sind eingetragene Warenzeichen bzw.
