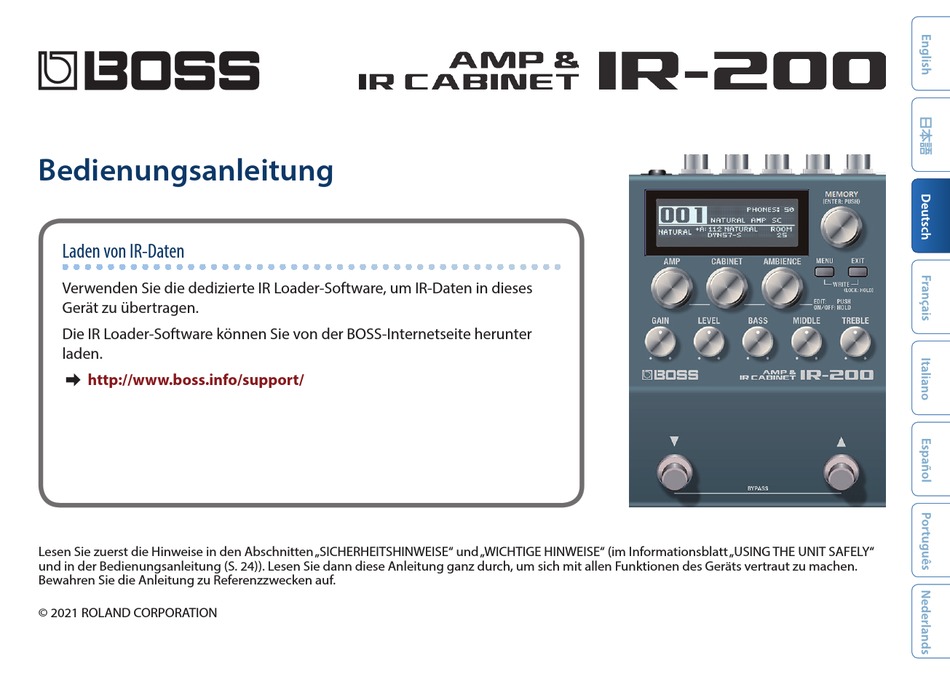

Bedienungsanleitung
Laden von IR-Daten
Verwenden Sie die dedizierte IR Loader-Software, um IR-Daten in dieses
Gerät zu übertragen.
Die IR Loader-Software können Sie von der BOSS-Internetseite herunter
laden.
&
http://www.boss.info/support/
Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE" (im Informationsblatt „USING THE UNIT SAFELY"
und in der Bedienungsanleitung (S. 24)). Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen.
Bewahren Sie die Anleitung zu Referenzzwecken auf.
© 2021 ROLAND CORPORATION

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Boss AMP & IR CABINET IR-200

Inhaltszusammenfassung für Boss AMP & IR CABINET IR-200

  • Seite 1 Bedienungsanleitung Laden von IR-Daten Verwenden Sie die dedizierte IR Loader-Software, um IR-Daten in dieses Gerät zu übertragen. Die IR Loader-Software können Sie von der BOSS-Internetseite herunter laden. & http://www.boss.info/support/ Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE“ und „WICHTIGE HINWEISE“ (im Informationsblatt „USING THE UNIT SAFELY“...

  • Seite 2: Die Bedienoberfläche Und Anschlüsse

    Die Bedienoberfläche und Anschlüsse Die Bedienoberfläche Display Im Play-Display werden die Speichernummer und der Name angezeigt. Lautstärke des Speicherplatz-Name Speicher-Nummer Kopfhörers Jedesmal, wenn Sie den [MEMORY]- AMP Type Regler gedrückt halten, wird die Cabinet Type Display-Anzeige umgeschaltet. Ambience Level Im Edit-Display werden die Parameter und deren Werte angezeigt.

  • Seite 3: Level]-Regler

    Die Bedienoberfläche und Anschlüsse [AMP]-Regler [MENU]-Taster (*1) (*2) bestimmt den Verstärker-Typ. Das Menu-Display erscheint. [CABINET]-Regler [EXIT]-Taster (*1) (*2) bestimmt den Gehäuse-Typ. ruft wieder die vorherige Display-Seite auf. In einigen Displays wird durch Drücken dieses Tasters ein Bedienvorgang Nützliche Funktion: FAVORITE abgebrochen.

  • Seite 4: Output (A/Mono, B)-Buchsen

    Die Bedienoberfläche und Anschlüsse Rückseite INPUT-Buchse zum Anschluss einer Gitarre, eines Bass oder externen Effektgeräts. * Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, SEND-Buchse / RETURN-Buchse regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Geräte ausgeschaltet, wenn Sie Kabelverbindungen vornehmen. zum Anschluss an ein anderes Effektgerät.

  • Seite 5: Aux In-Buchse

    Die Bedienoberfläche und Anschlüsse Ein- und Ausschalten Die Anschlüsse an der Seite * Schalten Sie die Geräte immer in der angegebenen Reihenfolge ein, um eventuellen Fehlfunktionen vorzubeugen. * Regeln Sie vor Ein- und Ausschalten immer die Lautstärke auf Minimum. Auch bei minimaler Lautstärke ist beim Ein- und Ausschalten ein leises Nebengeräusch hörbar.

  • Seite 6: Usb-Anschluss

    Die Bedienoberfläche und Anschlüsse Vorbereitungen CTL 1,2/EXP-Buchsen Verwendung der Buchse als CTL 1/2 Wählen Sie den Verstärkertyp aus, der an den OUTPUT Hier können Sie einen Fußschalter anschließen (FS-5U, FS-6, FS-7; (A/MONO, B)-Buchsen angeschlossen ist. zusätzliches Zubehör) und darüber den SOLO SW ON/OFF oder die Speicherplätze umschalten (S.

  • Seite 7: Editieren Eines Speicherplatzes

    Editieren eines Speicherplatzes Mit diesen Reglern werden die Amp- und Cabinet-Typen editiert und der Ambience Level eingestellt. Memory (Speicher) [AMP]-Regler [CABINET]-Regler [AMBIENCE]-Regler Drehen: Drehen: Drehen: Auswahl des Typs Auswahl des Typs Effect Level Drücken: Edit-Display Drücken: Edit-Display Drücken: Edit-Display Gedrückt halten: Gedrückt halten: Gedrückt halten: ON, OFF...
  • Seite 8 Die Bedienoberfläche und Anschlüsse Drücken Sie den [MENU]-Taster. Drehen Sie den [MEMORY]-Regler, um bei Edit-Displays, deren Parameter über mehrere Seiten verteilt sind, die Das MENU-Display erscheint. gewünschte Seite auszuwählen. Drehen Sie den [MEMORY]-Regler, um die Seite 1 HINWEIS auszuwählen und drücken Sie den Regler unterhalb 5 Drücken Sie den [EXIT]-Taster, um wieder die vorherige der „MEMORY“-Anzeige im Display.

  • Seite 9: Sichern Der Einstellungen Und Umschalten Der Speicherplätze

    Sichern der Einstellungen und Umschalten der Speicherplätze Sichern der Einstellungen Umschalten der Speicherplätze (WRITE) Gehen Sie wie folgt vor. Sie können die geänderten Effekt-Einstellungen sichern. Drücken Sie den [MEMORY]-Regler, um den Cursor auf Drücken Sie gleichzeitig die Taster [MENU] und [EXIT]. die Speicher-Nummer zu bewegen.

  • Seite 10: Vertauschen Von Speicherplatz-Inhalten

    Sichern der Einstellungen und Umschalten der Speicherplätze Vertauschen von Speicherplatz-Inhalten Initialisieren eines Speicherplatzes (INITIALIZE) (EXCHANGE) Drücken Sie gleichzeitig die Taster [MENU] und [EXIT]. Drücken Sie gleichzeitig die Taster [MENU] und [EXIT]. Das WRITE UTILITY-Display erscheint. Das WRITE UTILITY-Display erscheint. Drücken Sie den Regler unterhalb der „INITIALIZE“- Anzeige im Display.

  • Seite 11: Konfigurieren Der Einstellungen (Menu)

    Konfigurieren der Einstellungen (Menu) IR-200 Block Diagram IR-200 Block Diagram PHONES SYSTEM parameter PHONES SURROUND Volume CABINET AMBIENCE AUX IN ON/OFF ON/OFF ON/OFF For backing input MEMORY parameter CABINET OUTPUT Equalizer A Equalizer A Select A OUTPUT INPUT NOISE SUPPRES SEND/RETURN LINK LINK...

  • Seite 12: Grundsätzliche Bedienung

    Konfigurieren der Einstellungen (Menu) Die pro Speicher individuellen Einstellungen werden pro Zuweisen einer Funktion für externe Pedale Speicherplatz gesichert. Die für das Gerät allgemein gültigen FS-5U, FS-6,FS-7 Einstellungen werden als Geräte-Einstellungen gesichert. Wenn Sie einen Fußschalter ( ; zusätzliches Zubehör) an die CTL 1, 2/EXP-Buchse anschließen, können Sie darüber den Amp SOLO-Schalter ein- bzw.
  • Seite 13 Konfigurieren der Einstellungen (Menu) Parameter-Liste Parameter Wert * Im Blockdiagramm sehen Sie, wie das IR-200 intern strukturiert ist. Eine Soundliste der im Gerät eingebauten Verstärker- Typen finden Sie auf der BOSS-Internetseite. TYPE & http://www.boss.info/support/ Einstellungen für jeden Speicherplatz 0-120: bestimmt den Anteil der Verzerrung des GAIN Verstärkers.

  • Seite 14: Noise Suppressor

    CABINET B. POSITION SEND RETURN positioniert den SEND/RETURN nach EQ A und EQ B. MONO MONO & “Sound List” (Download von der BOSS-Internetseite) http://www.boss.info/support/ SEND RETURN MONO STEREO 0-200: bestimmt die Lautstärke des Signals, das SEND LVL (SEND LEVEL) zum externen Effektgerät geleitet wird.
  • Seite 15 CABINET A und CABINET B werden in stereo (OUTPUT MODE) ausgegeben. -20dB–+20dB: bestimmt den Pegel der tiefen LOW GAIN Frequenzen. & “Sound List” (Download von der BOSS-Internetseite) http://www.boss.info/support/ -20dB–+20dB: bestimmt den Pegel der hohen HIGH GAIN Frequenzen. bestimmt die Verzögerung des CABINET B-Signals in ADJUST Bezug auf das CABINET A-Signal.
  • Seite 16 LINK LINK RETURN AMBI- CABI- EQ B ENCE EQ B OUT B NET B THRU, ROOM, STUDIO, HALL Eine Soundliste der im Gerät eingebauten Ambient- TYPE Typen finden Sie auf der BOSS-Internetseite. & http://www.boss.info/support/ 0,1–10,0 s: bestimmt die Hallzeit. TIME...
  • Seite 17 Konfigurieren der Einstellungen (Menu) Parameter Wert Parameter Wert -50–+50: bestimmt den Klangcharakter des 0–100 (FUNCTION = AMP GAIN: 0–120): bestimmt TONE Hallsignals. die obere Wertgrenze für den Parameter, der mit 0-100: LEVEL (EFFECT LEVEL) bestimmt die Lautstärke des Hallsignals. dem Expression-Pedal gesteuert wird. MEMORY: Die Einstellungen können pro Speicherplatz individuell eingestellt und gesichert...

  • Seite 18: Output Select

    Konfigurieren der Einstellungen (Menu) OUTPUT SELECT Parameter Wert bestimmt den Typ des angeschlossenen Verstärkers. STACK RETURN: Wählen Sie diese Einstellung, wenn das Gerät an der RETURN-Buchse eines Stack- Parameter Wert Gitarrenverstärkersystems angeschlossen ist (bei einem „Stack“ befinden sich Verstärker und Lautsprecher in OFF, ON: Wenn Sie den Parameter STEREO LINK zwei getrennten Gehäusen).
  • Seite 19 Konfigurieren der Einstellungen (Menu) MEMORY EXTENT USB VENDOR Parameter Wert Parameter Wert 0-200: bestimmt den Pegel des am IR-200 1-128: bestimmt den Bereich der auszuwählenden DRY OUT anliegenden unveränderten Gitarrensignals Speicherplätze. (DRY OUT LEVEL) (ohne Effekt). 0-200: bestimmt den Eingangspegel des EFX IN EXP PDL HOLD (EFX IN LEVEL)
  • Seite 20 Konfigurieren der Einstellungen (Menu) OTHER Parameter Wert OFF, ON: bestimmt, ob Control Change-Meldungen CC OUT Parameter Wert übertragen werden (ON) oder nicht (OFF). OFF: Das Gerät wird nicht automatisch OFF, #1–31, #64–95: bestimmt die CC ausgeschaltet. GAIN CC (Control Change)-Nummer für das Steuern des (AMP GAIN CC) AUTO OFF GAIN-Parameters über MIDI.
  • Seite 21 Konfigurieren der Einstellungen (Menu) Parameter Wert OFF, USB, MIDI, U+M: bestimmt, über welchen USB THRU Anschluss die am USB-Anschluss empfangenen MIDI-Signale ausgegeben werden. MIDI PC MAP Sie können mithilfe der „Program Change Map“ bestimmen, welche MIDI-Programmnummer welchen Speicherplatz im IR-200 auswählen soll.

  • Seite 22: Erstellen Von Sicherheitskopien

    Daten des IR-200 zu sichern bzw. wieder in der Gerät auch den Inhalt einzelner Speicherplätze auf deren zurückzuübertragen. Werksvoreinstellungen zurück setzen. Die IR Loader-Software können Sie von der BOSS- Internetseite herunter laden. Drücken Sie den [MENU]-Taster. HTTP://WWW.BOSS.INFO/SUPPORT/ Der Menu-Modus wird ausgewählt.

  • Seite 23: Anbringen Der Gummifüße

    Anhang Anbringen der Gummifüße Technische Daten Sie können bei Bedarf Gummifüße an der Unterseite des AC-Adapter Stromversorgung Geräts befestigen. 335 mA Stromverbrauch ohne Gummifüße: Befestigen Sie diese an den in der Abbildung angegebenen 101 (W) x 138 (D) x 63 (H) mm Positionen.

  • Seite 24: Sicherheitshinweise - Wichtige Hinweise

    SICHERHEITSHINWEISE/WICHTIGE HINWEISE WARNUNG VORSICHT Die Auto Off-Funktion Kleine Gegenstände außerhalb der Reichweite von Kindern aufbewahren Das Gerät wird nach einer voreingestellten Zeit von Inaktivität (Erzeugen von Sounds, Bewegen Bewahren Sie kleine Gegenstände immer eines Reglers, Drücken eines Tasters) automatisch außerhalb der Reichweite von Kindern auf, ausgeschaltet (Auto Off-Funktion).
  • Seite 25 User-Daten verloren gehen können. Erstellen Sie daher tron.org). regelmäßig Sicherheitskopien Ihrer Daten. Obwohl Roland • Roland und BOSS sind eingetragene Warenzeichen bzw. bei Reparaturen versucht, mit Anwender-Daten vorsichtig Warenzeichen der Roland Corporation in den USA und/oder umzugehen, ist ein Datenerhalt bei Reparaturen oft nicht anderen Ländern.
  • Seite 26 HINWEIS...
