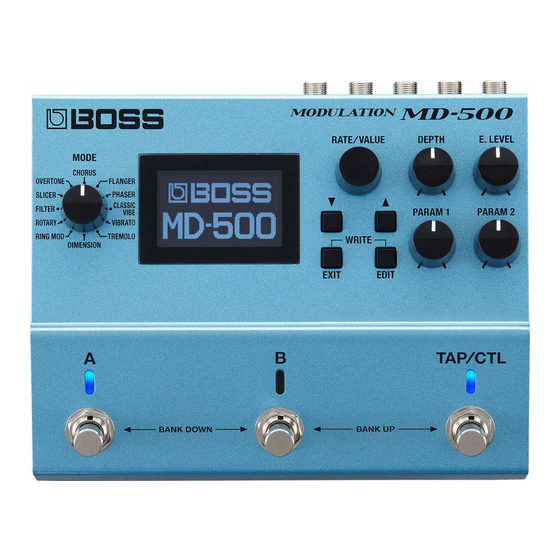

5 Das MD-500 erzeugt auf Grundlage eines 32-bit/96 kHz Sampling Rate-Prozessors sehr
hochwertige Modulations-Effekte.
5 Ein übersichtliches Display und ein unabhängiger [TAP/CTL]-Schalter sorgen für eine hohes Maß
an Funktionalität sowie eine einfache Bedienung für den Live-Betrieb.
5 Standard-Effekte wie Chorus, Flanger und Phaser wurden mithilfe der fortschrittlichen BOSS-
Technologie weiter verbessert. Das MD-500 besitzt 12 Modulations-Effekte, darunter ein Modell
des BOSS CE-1 und einen Scanner Vibrato-Effekt.
5 Bis zu 297 Setups können im internen Speicher gesichert und direkt aufgerufen werden.
5 Das MD-500 besitzt einen „Simul"-Mous, in dem zwei Effekte gleichzeitig genutzt werden können
und eine „Insert Loop"-Funktion, mit der ein externes Effektgerät eingebunden werden kann.
5 Wenn Sie das MD-500 über USB oder MIDI mit einer DAW-Software oder einem externen MIDI-
Gerät verbinden, können Sie darüber die Soundprogramme umschalten und/oder Parameter
steuern.
Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE" (im Informationsblatt „USING THE UNIT
SAFELY" und in der Bedienungsanleitung (S. 30). Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu
machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.
© 2017 ROLAND CORPORATION
2
2
2
4
4
5
6
7
8
9
10
10
10
10
18
18
20
20
20
21
22
22
22
Bedienungsanleitung
24
24
25
26
26
26
27
28
28
29
29
30
30
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Boss Modulation MD-500
Inhaltszusammenfassung für Boss Modulation MD-500
-
Seite 1: Inhaltsverzeichnis
5 Ein übersichtliches Display und ein unabhängiger [TAP/CTL]-Schalter sorgen für eine hohes Maß an Funktionalität sowie eine einfache Bedienung für den Live-Betrieb. 5 Standard-Effekte wie Chorus, Flanger und Phaser wurden mithilfe der fortschrittlichen BOSS- Technologie weiter verbessert. Das MD-500 besitzt 12 Modulations-Effekte, darunter ein Modell des BOSS CE-1 und einen Scanner Vibrato-Effekt. -
Seite 2: Vorbereitungen
Vorbereitungen Installieren von Batterien Setzen Sie vier Alkaline-Batterien (AA, LR6) in das Batteriefach auf der Unterseite des Geräts. * Wenn Sie das Gerät umdrehen, legen Sie dieses immer auf eine weiche, gepolsterte Fläche (z.B. Kissen), damit die Bedienelemente nicht beschädigt werden. Lassen Sie das Instrument beim Umdrehen nicht fallen. -
Seite 3: Ein- Und Ausschalten
Vorbereitungen HINWEIS INPUT A/MONO, B-Buchsen OUTPUT A/MONO, B-Buchsen Zum Anschluss einer E-Gitarre, eines Instruments oder Effektgeräts. Sie können ein externes Zum Anschluss an ein Effektgerät anschließen * Verkabeln Sie für eine externes Stereo-Effektgerät sowohl die Verstärkersystem bzw. und dieses in INPUT A/MONO- als auch B-Buchse. -
Seite 4: Grundsätzliche Bedienung
Ein Effekt, der verschiedene Chorus-Typen ein Modell des Roland DIMENSION D DIMENSION CHORUS simulieren kann (von Vintage Chorus bis zum (SDD-320). neuesten BOSS-Chorus). erzeugt einen metallisch klingenden Sound RING MOD ohne eindeutig definierte Tonhöhe. erzeugt einen Flanging-Effekt. Bei TURBO FLANGER erzeugt den Soundeffekt eines sich drehenden SW=„ON”... -
Seite 5: Ein- Und Ausschalten Des Effekts
Grundsätzliche Bedienung Ein- und Ausschalten des Effekts Patch A Effekt Jedesmal, wenn Sie den [A]-Schalter drücken, wird der Effekt abwechselnd eingeschaltet (die Anzeige leuchtet blau) bzw. ausgeschaltet (die Anzeige ist erloschen). Patch B Effekt Jedesmal, wenn Sie den [B]-Schalter drücken, wird der Effekt abwechselnd eingeschaltet (die Anzeige leuchtet blau) bzw. -
Seite 6: Umschalten Der Bänke/Patches
Grundsätzliche Bedienung Umschalten der Bänke/Patches Wählen Sie die gewünschte Bank aus (01-99). Bank aufwärts (Schalter [B] und [TAP/CTL] gleichzeitig drücken) Bank abwärts (beide Schalter [A] und [B] gleichzeitig drücken) Schalten Sie die Patches durch Drücken einer der blinkenden Schalter [A] oder [B]) blinkt blau HINWEIS Sie können ein anderes Patch auswählen, wenn Sie den... -
Seite 7: Steuern Des Effekts Mit Dem [Tap/Ctl]-Schalter
Grundsätzliche Bedienung Steuern des Effekts mit dem [TAP/CTL]-Schalter In der Voreinstellung wird mit dem [TAP/CTL]-Schalter das Tempo eingegeben, Sie können diese Einstellungen aber auch verändern. Drücken Sie den [EDIT]-Taster. Wählen Sie mit den [ H ] [ I ]-Tastern „CONTROL“ aus und drücken Sie den [EDIT]-Taster. -
Seite 8: Editieren Eines Patches
Editieren eines Patches Sie können verschiedene Patch-Parameter verändern. Drücken Sie den [EDIT]-Taster. Wählen Sie mit den [ H ] [ I ]-Tastern „PATCH“ aus und drücken Sie den [EDIT]-Taster. Wählen Sie mit den [ H ] [ I ]-Tastern den gewünschten Parameter aus und verändern Sie den Wert mit dem [RATE/VALUE]-Regler. -
Seite 9: Speichern Eines Patches
Speichern eines Patches Gehen Sie wie folgt vor. Drücken Sie gleichzeitig die Taster [EXIT] und [EDIT]. Wählen Sie mit dem [RATE/VALUE]-Regler die gewünschte Ziel- Speichernummer aus. Bank [A]-Schalter [B]-Schalter [TAP/CTL]-Schalter Bank 01 Bank 02 Bank 99 * Das Patch C kann nur ausgewählt werden, wenn der Parameter FSW MODE (S. 22) auf „A/B/C” gestellt ist. -
Seite 10: Parameter-Liste
Parameter-Liste PATCH Parameter in allen Betriebsarten Parameter Wert Beschreibung MODE bestimmt den Effekt-Typ (S. 4). Gleiche Funktion wie der [MODE]-Regler. EFFECT LEVEL (*1) 0–100 bestimmt die Lautstärke des Effektsignals. DIRECT LEVEL 0–100 bestimmt die Lautstärke des Direktsignals. INIT PHASE (*2) 0–345 deg bestimmt die Phase des LFO. - Seite 11 Parameter-Liste Parameter Wert Beschreibung CE-1 CHORUS, CE-1 VIBRATO RATE 0.01–20.00 Hz bestimmt die Modulations-Geschwindigkeit des Chorus-Effekts. bestimmt das Tempo. 6,0–600,0 Die Bandbreite dieser Einstellung ist abhängig vom Wert für RATE oder NOTE. bestimmt die Modulations-Geschwindigkeit des Chorus als Notenwert relativ ` –...
- Seite 12 Parameter-Liste Parameter Wert Beschreibung HIGH DAMP -100–0 bestimmt die Stärke des Feedback für die hohen Frequenzen. Bestimmt die Frequenz, ab der der Low Cut-Filter zu wirken beginnt. Bei FLAT hat LOW CUT FLAT, 20–800 Hz der Low Cut-Filter keine Wirkung. Bestimmt die Frequenz, ab der der High Cut-Filter zu wirken beginnt.
- Seite 13 Parameter-Liste CLASSIC-VIBE Parameter Wert Beschreibung bestimmt den Ausgabe-Typ. Das Direktsignal und der Effektsound werden gemischt und dann gemeinsam TYPE CHORUS ausgegeben. VIBRATO Nur der Effektsound wird ausgegeben. RATE 0.01–20.00 Hz bestimmt die Modulations-Geschwindigkeit des Effekts. bestimmt das Tempo. 6,0–600,0 Die Bandbreite dieser Einstellung ist abhängig vom Wert für RATE oder NOTE. bestimmt die Modulations-Geschwindigkeit als Notenwert relativ zum Tempo ` –...
- Seite 14 Parameter-Liste TREMOLO Parameter Wert Beschreibung bestimmt den Typ des Tremolo-Effekts. ein spezieller Tremolo-Sound des MD-500. Sie haben eine große Bandbreite von PRIME T Einstellungen zur Verfügung. verändert abwechselnd die Lautstärke der linken und rechten Kanäle. Im Stereobetrieb wird der Sound zwischen der linken und rechten Seite gewechselt TYPE PRIME P (Panorama).
- Seite 15 Parameter-Liste ROTARY Parameter Wert Beschreibung schaltet die Geschwindigkeit der Drehbewegung des Speaker Rotation-Effekts SPEED SELECT SLOW, FAST um zwischen SLOW (langsam) und FAST (schnell). SLOW RATE 0.01–20.00 Hz bestimmt die Rotations-Geschwindigkeit bei SPEED SELECT=SLOW. FAST RATE 0.01–20.00 Hz bestimmt die Rotations-Geschwindigkeit bei SPEED SELECT=FAST. bestimmt die Übergangszeit der Rotations-Geschwindigkeit, wenn der RISE TIME 1–100...
- Seite 16 Parameter-Liste Parameter Wert Beschreibung PATTERN FILTER RATE 0.01–20.00 Hz bestimmt die Modulations-Geschwindigkeit des Filter-Effekts. bestimmt das Tempo. 6,0–600,0 Die Bandbreite dieser Einstellung ist abhängig vom Wert für RATE oder NOTE. ` – Œ NOTE bestimmt die Filter-Geschwindigkeit als Notenwert relativ zum Tempo (BPM). bestimmt das Pattern.
- Seite 17 Parameter-Liste OVERTONE Parameter Wert Beschreibung bestimmt den Typ des Overtone-Effekts. OVERTONE verdichtet den Sound durch Hinzufügen von Obertönen. TYPE verdichtet den Sound durch Hinzufügen eines leicht in der Tonhöhe DETUNE verschobenen Sounds. OVERTONE LOWER LEVEL 0–100 bestimmt die Lautstärke der Obertöne eine Oktave tiefer. UPPER LEVEL 0–100 bestimmt die Lautstärke der Obertöne eine Oktave höher.
-
Seite 18: Control
Parameter-Liste CONTROL Sie können die Funktion des [TAP/CTL]-Schalters und eines an der CTL 1,2/EXP-Buchse angeschlossenen Fußschalters bzw. Expression-Pedals bestimmen. 5 „“Steuern des Effekts mit dem [TAP/CTL]-Schalter” (S. 7) 5 „“Zuweisen einer Funktion für ein externes Pedal” (S. 25) ASSIGN ASSIGN INPUT SENS Parameter Wert Beschreibung... - Seite 19 Parameter-Liste Parameter Wert Beschreibung bestimmt innerhalb des Wirkungsbereichs der Steuerquelle (SRC) den Bereich, ACT LOW 0–126 innerhalb dessen der Ziel-Parameter gesteuert wird. Der Ziel-Parameter wird innerhalb des angegebenen Bereichs gesteuert. Die ACT HIGH 0–127 normale Einstellung ist ACT LOW=„0” und ACT HIGH=„127. bestimmt den Zeitraum eines Zyklus des Wave Pedals.
-
Seite 20: Bank
Parameter-Liste BANK Sie können bestimmen, wie die Patches A und B verknüpft sind und im SIMUL-Modus ausgegeben werden. 5 “Verwenden von zwei Patches gleichzeitig (Simul Mode)” (S. 22) SYSTEM Parameter Wert Beschreibung CONTRAST 1–16 bestimmt den Kontrast des Displays. bestimmt, ob die Insert Loop-Funktion (S. 24) verwendet wird (ON) oder nicht INSERT LOOP OFF, ON (OFF). -
Seite 21: Midi Pc Map
EFFECT A SW einschalten“ und „Bypass Weitere Informationen zu MIDI finden Sie im aktivieren“ umgeschaltet EFFECT B SW Dokument „MIDI Implementation” (PDF). wird. http://www.boss.info/manuals/ CTL1 CC externer CTL1-Schalter CTL2 CC externer CTL2-Schalter EXP CC externes EXP-Pedal Bestimmt die Tempo-Quelle für die Synchronisation. -
Seite 22: Zusätzliche Funktionen
Zusätzliche Funktionen Zuweisen der Funktionen für die Schalter [A], [B] und [TAP/CTL] Drücken Sie den [EDIT]-Taster. Wählen Sie mit den [ H ] [ I ]-Tastern „SYSTEM“ aus und drücken Sie den [EDIT]-Taster. Wählen Sie mit den [ H ] [ I ]-Tastern „FSW MODE” und mit dem [RATE/VALUE]-Regler den gewünschten Modus aus. -
Seite 23: Simul Mode-Einstellungen (Bank)
Zusätzliche Funktionen Simul Mode-Einstellungen (BANK) Sie können bestimmen, wie die Patches A und B verknüpft sind und im SIMUL-Modus ausgegeben werden. Drücken Sie den [EDIT]-Taster. Wählen Sie mit [ H ] [ I ]-Tastern „BANK” und drücken Sie den [EDIT]-Taster. Wählen Sie mit den [ H ] [ I ]-Tastern den gewünschten Parameter aus und verändern Sie den Wert mit dem [RATE/VALUE]-Regler. -
Seite 24: Einfügen Eines Externen Effektgeräts
Einfügen eines externen Effektgeräts Sie können ein externes Effektgerät zwischen der OUTPUT A- und INPUT B-Buchse anschließen und in Kombination mit den Effekten des MD-500 einsetzen (Insert Loop-Funktion). Sie können auch die Reihenfolge der Effekte verändern. (Beispiel) OUTPUT INPUT MD-500 Guitar [MODE] CHORUS... -
Seite 25: Zuweisen Einer Funktion Für Ein Externes Pedal
Zuweisen einer Funktion für ein externes Pedal Sie können dem an der CTL 1,2/EXP-Buchse angeschlossenen Fußschalter (FS-5U, FS-5L, FS-6, FS-7) bzw. Expression-Pedal (EV-30, EV-5) eine Funktion zuordnen. Die Fußschalter bzw. Pedale sind zusätzliches Zubehör. Drücken Sie den [EDIT]-Taster. Wählen Sie mit [ H ] [ I ]-Tastern „CONTROL” und drücken Sie den [EDIT]-Taster. -
Seite 26: Synchronisation Zu Einer Daw Oder Einem Externen Midi-Gerät
Synchronisation zu einer DAW oder einem externen MIDI-Gerät Sie können das MD-500 über MIDI-Informationen zu einer auf einem Rechner installierte DAW- Software oder einem externem MIDI-Gerät synchronisieren. Beispiel: Wechseln der Patches oder Steuern des Tempos des MD-500 über die DAW-Software oder das externe MIDI-Gerät. -
Seite 27: Midi Routing
Normalerweise ist es nicht notwendig, für die USB-Verbindung zwischen MD-500 und Rechner einen USB-Treiber zu installieren. Sollten allerdings Probleme bei der Datenübertragung auftreten, macht es Sinn, einen speziellen BOSS-Treiber zu installieren und diesen anstelle des vorherigen Treibers zu verwenden. Setzen Sie in diesem Fall im MD-500 den „USB MODE” auf „VENDOR” und installieren Sie den Treiber auf dem Rechner. -
Seite 28: Abrufen Der Werksvoreinstellungen
Abrufen der Werksvoreinstellungen Sie können die Einstellungen des RV-500 wie nachfolgend beschrieben auf die Werksvoreinstellungen zurück setzen. Sie können auch die System-Einstellungen oder nur bestimmte Patches auf deren Voreinstellungen zurück setzen. Drücken Sie den [EDIT]-Taster. Wählen Sie mit den [ H ] [ I ]-Tastern „FACTORY RESET“ aus und drücken Sie den [EDIT]-Taster. -
Seite 29: Mögliche Fehlerursachen
Sie einen nicht so wie erwartet. Einstellungen (S. 22) korrekt? der Schalter [A], [B] oder [TAP/CTL] drücken. Überprüfen Sie die Einstellung. Technische Daten BOSS MD-500: Modulation Alkaline-Batterie (AA, LR6) x 4 Stromversorgung AC-Adapter Stromverbrauch 225 mA Alkaline-Batterien (AA, LR6): ca. -
Seite 30: Sicherheitshinweise
Damit beugen Sie eventuellen Fehlfunktionen oder eSOL Co., Ltd. in Japan. Beschädigungen vor. • Roland, BOSS und SLICER sind eingetragene Warenzeichen • Wenn Sie Batterien verwenden möchten, benutzen Sie bzw. Warenzeichen der Roland Corporation in den USA und/ Alkaline-Batterien.
