Pneumatischen Ausgang Tauschen - Dürkopp Adler 906 Zusatzanleitung

Pneumatischen Ausgang tauschen

1

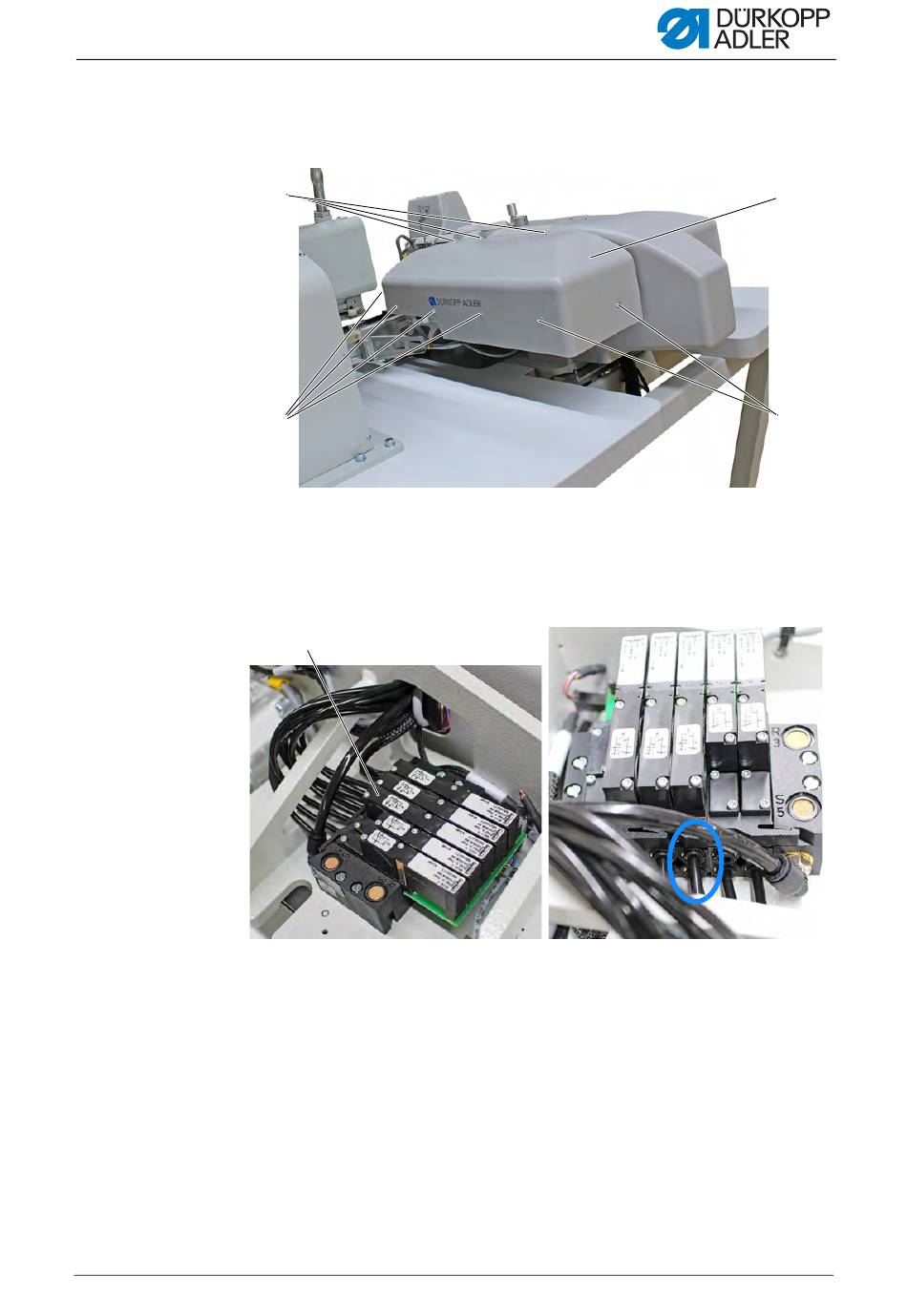

Abb. 1: Pneumatischen Ausgang tauschen 1
(1) - Schrauben
1. 9 Schrauben (1) der rechten Abdeckung (2) lösen.
2. Abdeckung (2) vorsichtig abnehmen.
Abb. 2: Pneumatischen Ausgang tauschen 2
(3) - Ventil Y13
3. Beim Ventil Y13 (3) müssen die Schläuche vertauscht werden.
4. Abdeckung (2) wieder vorsichtig aufsetzen.
5. 9 Schrauben (1) der Abdeckung (2) wieder festschrauben.
Zusatzanleitung 906 - 00.0 - 11/2015
Pneumatischen Ausgang tauschen
①
①
③
VORHER zur Sicherheit markieren, welcher Schlauch wo gesteckt hat.
(2) - Abdeckung
②
①
3
