Bild 71 Wandschrank – Einbau und Anschluß der Batterien
3.2.2.2. Batterie-Anschluß/Montage - Standschrank
Die Batterieleitungen (1,8 m) und die Brückenleitung (0,8 m) sind dem SV-Halter SS beigepackt.
Batterieleitungen an den Batterieklemmen des SV-Verteilers (Bild 65) anschließen:
– blaue Leitung an „–B"
– rote Leitung an „+B"
und über den linken, senkrecht verlaufenden Kabelkanal bis zur Batterie führen.

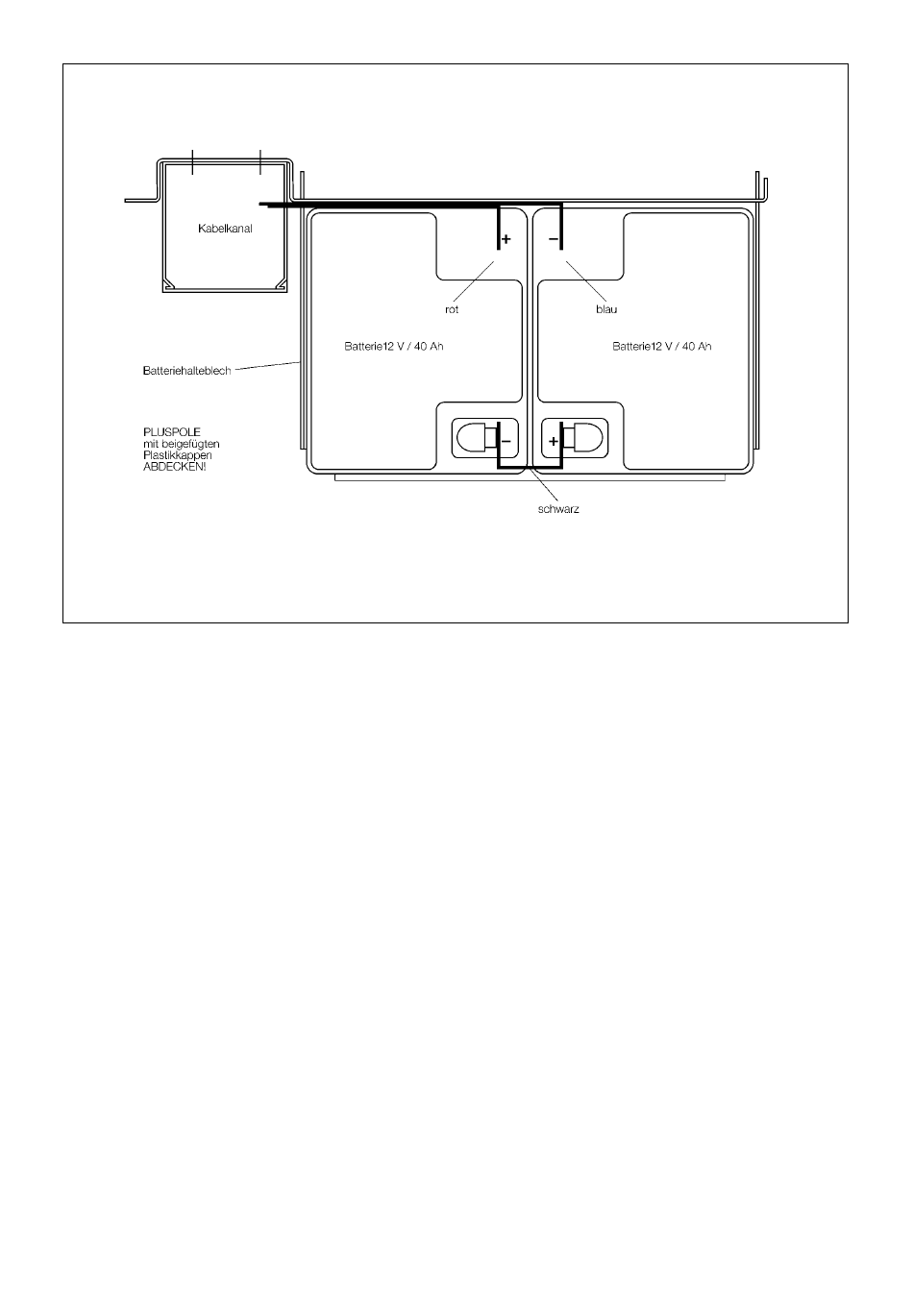

Batterien hintereinander auf das Batteriehalteblech stellen und entsprechend Bild 73 anschließen.
Die Batterien werden mittels Spannbändern auf dem Halteblech befestigt (siehe Bild 75).
Bei Nachrüstung müssen die Spannbänder zusätzlich bestellt werden. Zum nachträglichen Einbau muß
das Bodenblech ausgebaut werden!
Bitte die Lage der Spannbandratsche beachten !
Vordere Ratsche oben platzieren.
Hintere Ratsche seitlich links platzieren.
