UltiMate 3000 Serie:
Variable Wellenlängendetektoren VWD-3100 und VWD-3400RS

2.6.2 Sicherungsschlitten

Im Sicherungsschlitten befinden sich zwei Sicherungen (2A, träge, 5 x 20 mm).
Informationen zum Sicherungswechsel finden Sie auf Seite 126.

2.6.3 USB-Anschluss

Der Detektor kann über eine USB-Verbindung (USB = Universal Serial Bus) über das
Chromatographie-Management-System Chromeleon gesteuert werden. Die Datenüber-
tragung erfolgt dabei digital über das entsprechende USB-Anschlusskabel (→ Seite 31).
Verwenden Sie zum Anschluss nur die mitgelieferten Anschlusskabel. Nur so wird eine
einwandfreie Funktion der Verbindung gewährleistet.
Informationen zum Anschluss des Detektors an den Chromeleon-Rechner finden Sie in den
Kapiteln 3.4.1 und 3.4.2 (→ Seite 31).

2.6.4 Digital I/O

Über die beiden Digital I/O-Buchsen stehen vier TTL-Eingänge und vier Relaisausgänge
zur Verfügung, die zur Übertragung von digitalen Signalen mit externen Geräten ver-
wendet werden können. Verwenden Sie zum Anschluss von Geräten an diese Buchsen die
entsprechenden Mini-DIN Signalkabel (Best.-Nr. 6074.0001).
Informationen zum Anschluss finden Sie auf Seite 32.
2.6.5 Analogausgänge (Optional)
Über den optional erhältlichen DAC-Einschub (Best.-Nr. 6074.0305) stehen zwei Analog-
ausgänge mit einer Auflösung von jeweils 20 Bit zur Verfügung, über die zusätzliche Aus-
wertegeräte an den Detektor angeschlossen werden können. Die analogen Ausgangs-
spannungen werden mit einer Rate von 50 Hz aktualisiert. Informationen zur Installation
des DAC-Einschubs finden Sie auf Seite 32. Informationen zur Konfigurierung der
Analogausgänge finden Sie auf Seite 34.

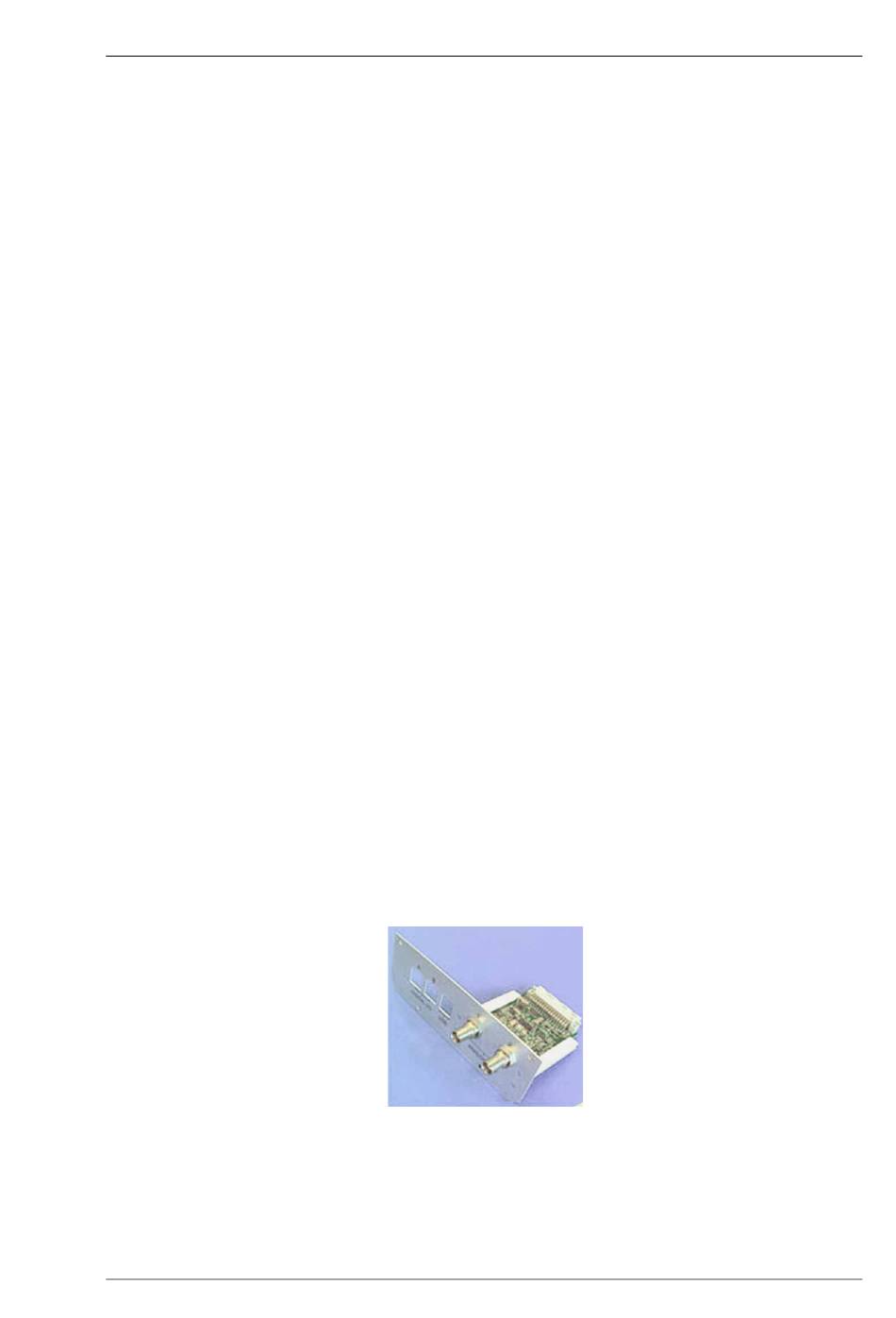

Abb. 5: DAC-Einschub
Bedienungsanleitung Seite 19
