instaLLation
MontagE

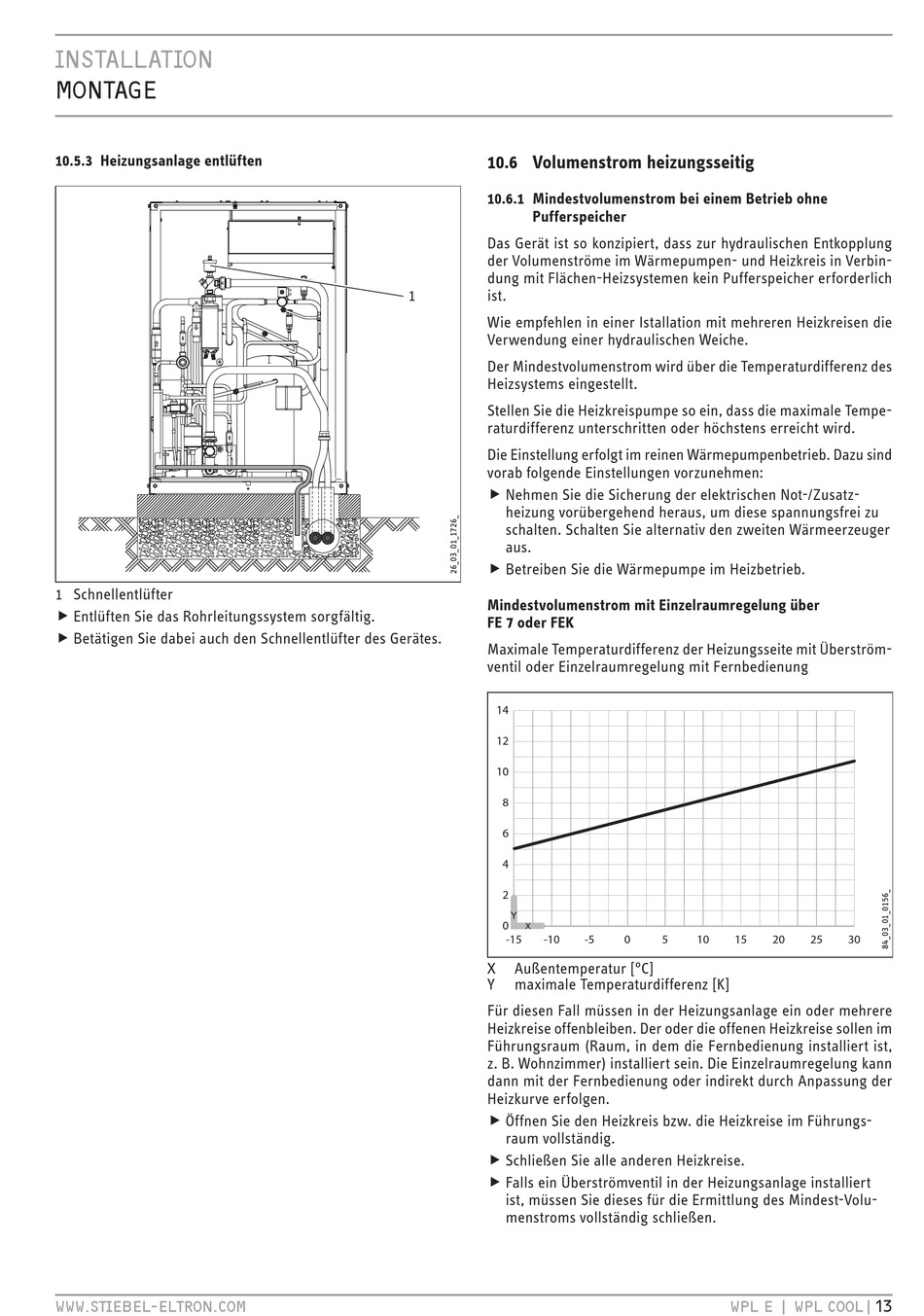

10.5.3 Heizungsanlage entlüften
1 Schnellentlüfter
f Entlüften Sie das Rohrleitungssystem sorgfältig. f
f Betätigen Sie dabei auch den Schnellentlüfter des Gerätes. f
WWW.stiEbEL-ELtron.coM

10.6 Volumenstrom heizungsseitig

10.6.1 mindestvolumenstrom bei einem Betrieb ohne
Pufferspeicher
Das Gerät ist so konzipiert, dass zur hydraulischen Entkopplung
der Volumenströme im Wärmepumpen- und Heizkreis in Verbin-
dung mit Flächen-Heizsystemen kein Pufferspeicher erforderlich
1 ist.
Wie empfehlen in einer Istallation mit mehreren Heizkreisen die
Verwendung einer hydraulischen Weiche.
Der Mindestvolumenstrom wird über die Temperaturdifferenz des
Heizsystems eingestellt.
Stellen Sie die Heizkreispumpe so ein, dass die maximale Tempe-
raturdifferenz unterschritten oder höchstens erreicht wird.
Die Einstellung erfolgt im reinen Wärmepumpenbetrieb. Dazu sind
vorab folgende Einstellungen vorzunehmen:
f Nehmen Sie die Sicherung der elektrischen Not-/Zusatz- f
heizung vorübergehend heraus, um diese spannungsfrei zu
schalten. Schalten Sie alternativ den zweiten Wärmeerzeuger
aus.
f Betreiben Sie die Wärmepumpe im Heizbetrieb. f
mindestvolumenstrom mit einzelraumregelung über
Fe 7 oder FeK
Maximale Temperaturdifferenz der Heizungsseite mit Überström-
ventil oder Einzelraumregelung mit Fernbedienung
14
12
10
8
6
4
2
0
-15 -10
X Außentemperatur [°C]
Y maximale Temperaturdifferenz [K]
Für diesen Fall müssen in der Heizungsanlage ein oder mehrere
Heizkreise offenbleiben. Der oder die offenen Heizkreise sollen im
Führungsraum (Raum, in dem die Fernbedienung installiert ist,
z. B. Wohnzimmer) installiert sein. Die Einzelraumregelung kann
dann mit der Fernbedienung oder indirekt durch Anpassung der
Heizkurve erfolgen.
f Öffnen Sie den Heizkreis bzw. die Heizkreise im Führungs- f
raum vollständig.
f Schließen Sie alle anderen Heizkreise. f
f Falls ein Überströmventil in der Heizungsanlage installiert f
ist, müssen Sie dieses für die Ermittlung des Mindest-Volu-
menstroms vollständig schließen.
-5 0 5 10 15
WPL E | WPL cooL|
20 25 30
13
